An Spannungspunkten werden die Spannungen des Querschnitts berechnet und tabellarisch ausgegeben. Die Spannungspunkte werden automatisch generiert, können aber auch manuell definiert werden.
Basis
Das Register Basis verwaltet die wichtigsten Spannungspunktparameter.
Spannungspunkttyp
In der Liste stehen verschiedene Spannungspunkttypen zur Auswahl.
Standard
Spannungspunkte des Typs 'Standard' können Sie an beliebiger Stelle des Querschnitts platzieren.

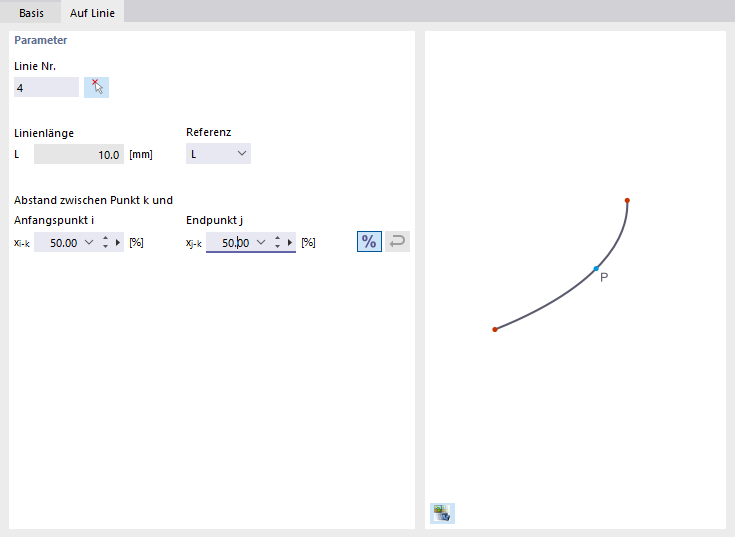

Auf Linie
Spannungspunkte des Typs 'Auf Linie' können Sie auf Linien definieren. Die Linie und der Abstand sind in einem weiteren Register festzulegen.

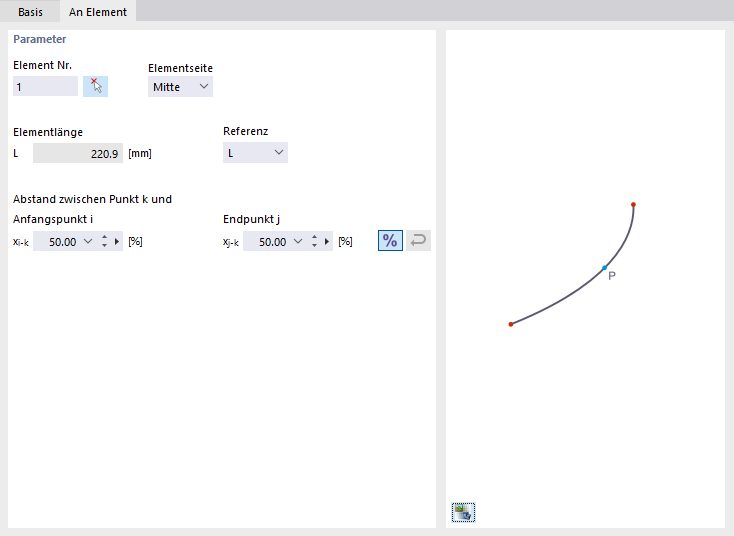

An Element
Spannungspunkte des Typs 'An Element' können Sie an Elementen positionieren. Das Element und die Elementseite sowie der Abstand sind in einem weiteren Register festzulegen.
Bezugsspannungspunkt Nr.
Die Koordinaten beziehen sich in der Regel auf den Ursprung des globalen Koordinatensystems (Eintrag '--'). Es ist auch möglich, die Koordinaten auf einen anderen Spannungspunkt bezogen zu definieren. Dies ist beispielsweise hilfreich, um den Spannungspunkt in einem Abstand zu einer definierten Position zu platzieren. Hierzu bietet sich die Option 'Vorheriger' in der Liste an. Der Bezugsspannungspunkt kann auch direkt eingetragen oder mit
am Modell ausgewählt werden.
Teil Nr.
Tragen Sie hier die Nummer des Teils ein, in dem der Spannungspunkt liegt.
Element Nr.
Legen Sie hier die Nummer des Elements fest, in dem der Spannungspunkt liegt.
Koordinatentyp
Die Koordinaten eines Spannungspunktes werden immer auf ein Koordinatensystem bezogen, das die Lage des Spannungspunktes im Raum beschreibt. Das Koordinatensystem ist rechtsschraubig zu verstehen. Beim kartesischen Koordinatensystem beschreiben die Achsen Y und Z eine translatorische Ausdehnung (Strecken). Die beiden Koordinatenrichtungen sind gleichberechtigt.
Koordinaten
Die Lage des Spannungspunktes kann durch seine Koordinaten Y und Z beschrieben werden.
