punkty naprężeń

Naprężenia w przekroju są obliczane w punktach naprężeń i wyświetlane w tabeli. Punkty naprężeń są generowane automatycznie, ale można je również zdefiniować ręcznie.

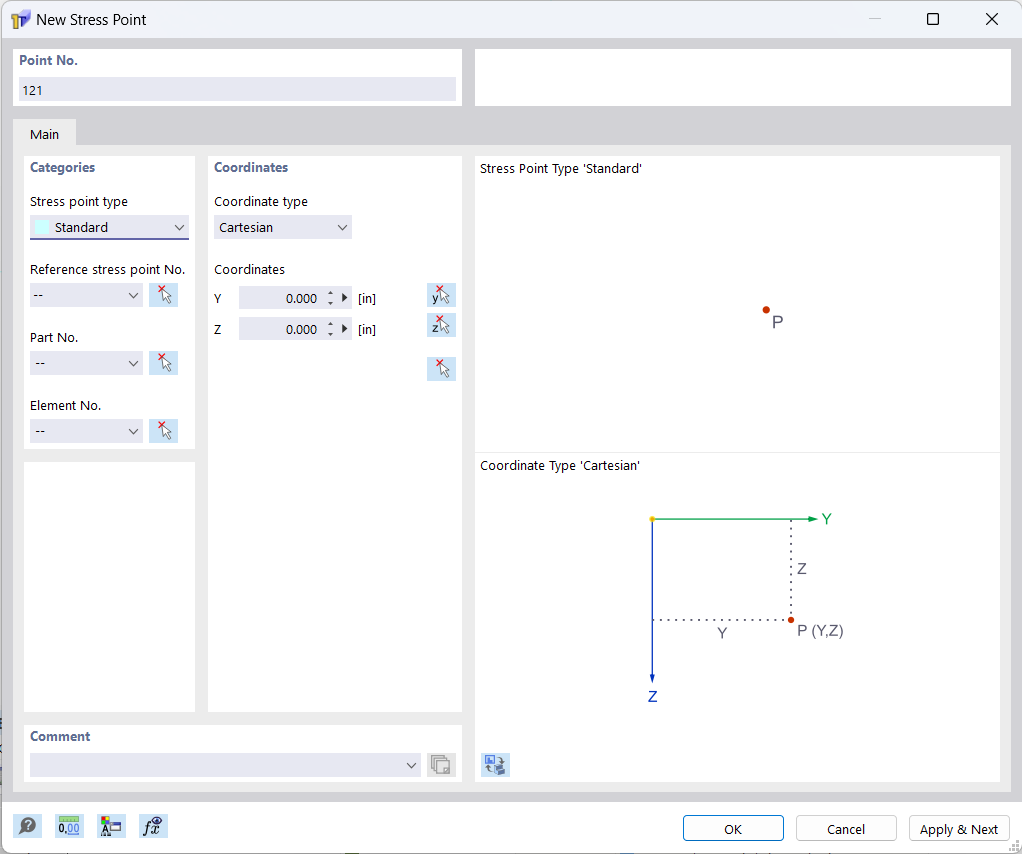

Główne

Zakładka Podstawowe zarządza najważniejszymi parametrami punktów naprężeń.

Typ punktu naprężeń

Na liście dostępne są różne typy punktów naprężeń.

Norma

Punkty naprężeń typu 'Standardowe' można umieszczać w dowolnym miejscu na przekroju.

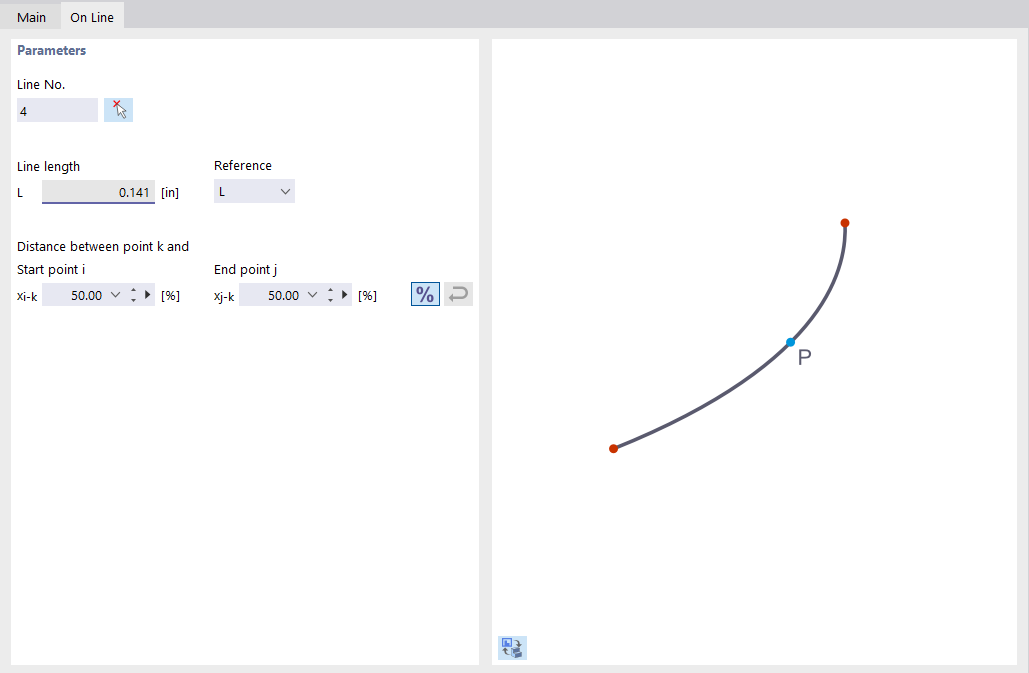

Online

Punkty naprężeń typu 'Na linii' można definiować na liniach. W innej zakładce należy zdefiniować linię i odległość.

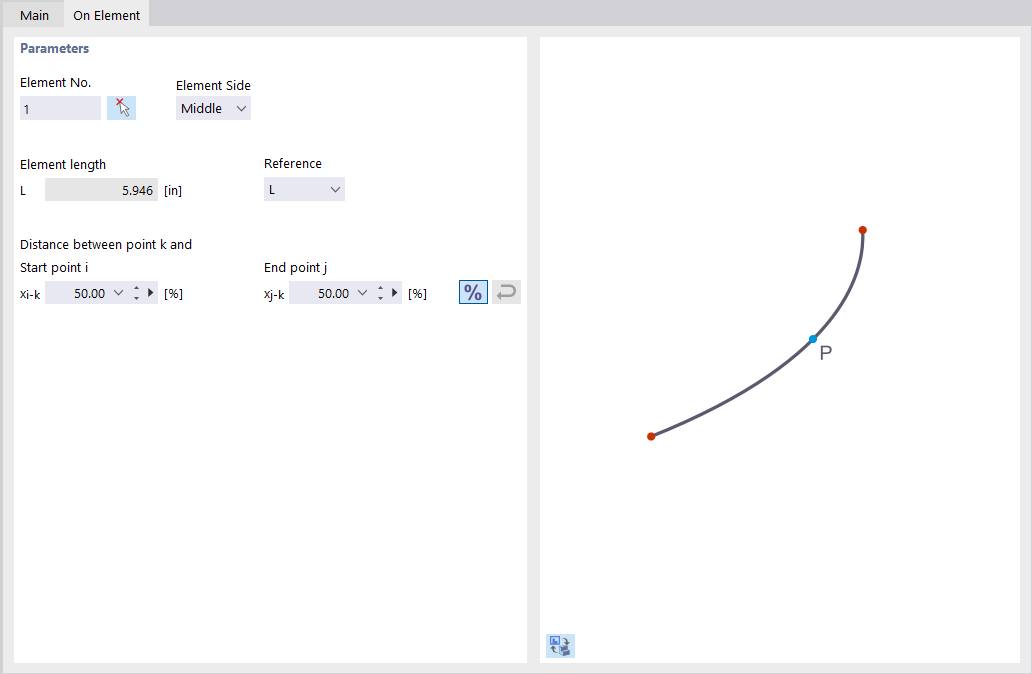

Element

Możliwe jest rozmieszczenie punktów naprężeń typu 'na elemencie' na elementach. W innej zakładce należy zdefiniować element i stronę elementu oraz odległość.

Referencyjny punkt naprężeniowy nr

Współrzędne te zazwyczaj odnoszą się do początku globalnego układu współrzędnych (wpis ' - '). Współrzędne można zdefiniować również w odniesieniu do innego punktu naprężeń. Jest to przydatne na przykład w celu umieszczenia punktu naprężeń w określonej odległości od zdefiniowanej pozycji. W tym celu można użyć opcji 'Poprzedni' na liście. Referencyjny punkt naprężeń można również wprowadzić bezpośrednio lub wybrać na modelu za pomocą przycisku Wybierz Indywidualnie .

Część nr

Należy wprowadzić numer części, w której znajduje się punkt naprężeń.

Element nr

Należy zdefiniować numer elementu, w którym znajduje się punkt naprężeń.

Typ współrzędnej

Współrzędne punktu naprężeń są zawsze odniesione do układu współrzędnych, opisującego położenie punktu naprężeń w przestrzeni. Przez układ współrzędnych należy rozumieć prawoskrętny. W przypadku kartezjańskiego układu współrzędnych osie Y i Z opisują wydłużenie translacyjne (odległości). Obydwa kierunki współrzędnych mają takie same prawa.

Współrzędne

Położenie punktu naprężeń można opisać za pomocą jego współrzędnych Y i Z.

Informacje

Skorzystaj z przycisku Zastosuj i amp; Przycisk Dalej umożliwia zdefiniowanie kilku punktów naprężeń bez opuszczania okna dialogowego.
