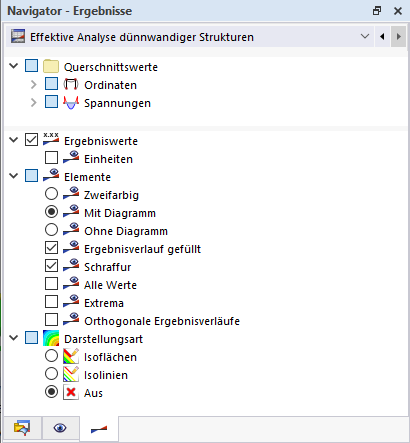

Puede establecer el tipo de visualización de los resultados en el Navegador - Resultados.
valores de resultados
Puede mostrar u ocultar los valores de los resultados y sus unidades con estas casillas de verificación.
- banner.text @
Los valores y unidades de los resultados solo se generan para los métodos de análisis ' Análisis de elementos de paredes delgadas ' y ' Análisis eficaz de elementos de paredes delgadas ' con el tipo de representación ' Desde '.
- /#

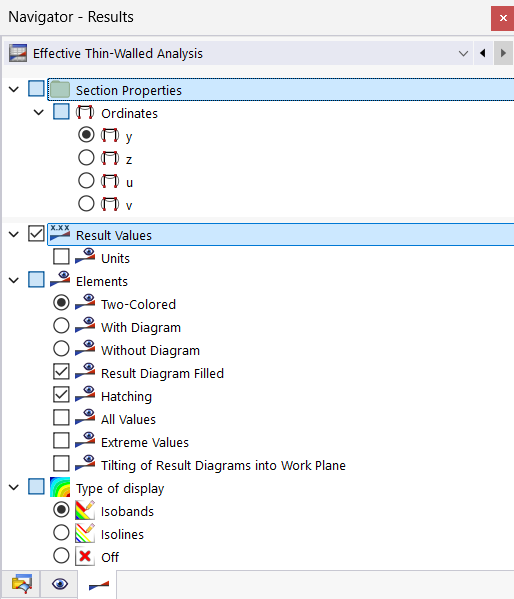

elementos
En la pantalla de dos colores, los resultados positivos se muestran en rojo y los resultados negativos en azul de forma predeterminada. Puede ajustar la asignación de color en las propiedades de visualización .
Si los resultados se muestran con o sin diagrama, el color se asigna según la escala en el panel de control .
- banner.text @
Estas opciones sólo tienen efecto en los métodos de análisis ' Análisis de elementos de paredes delgadas ' y ' Análisis eficaz de elementos de paredes delgadas ' con el tipo de representación ' Desde '.
- /#
Mostrar modelo
Los resultados se pueden mostrar como isosuperficies o isolíneas, con la asignación de colores según la escala en el panel de control . En el caso de un cálculo de elementos finitos, los resultados se ocultan con el tipo de visualización ' De '; Para los otros métodos de diseño, los resultados se muestran según la configuración de Display_Elements para los elementos .
