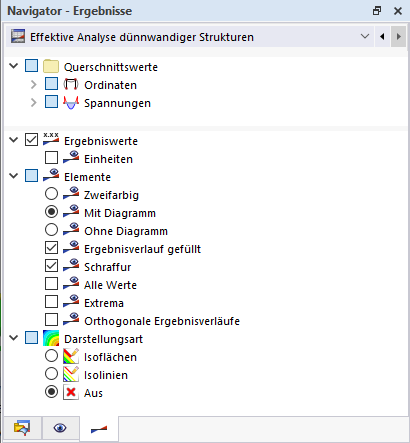

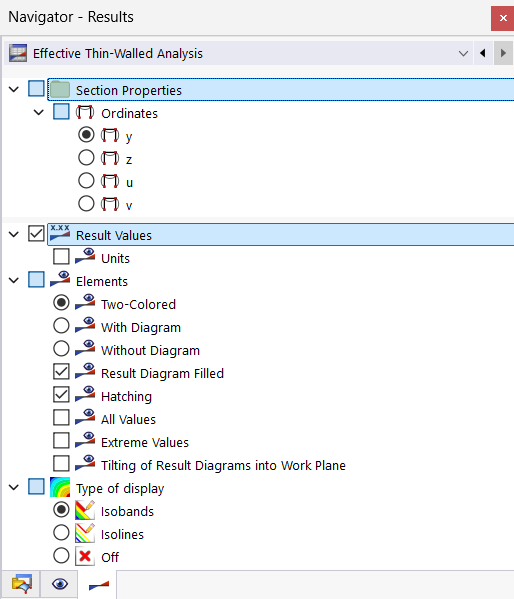

Lors de la vérification avec « Analyse de structures à parois minces » ou « Analyse efficace de structures à parois minces », les résultats sont affichés sur les éléments. Vous pouvez contrôler dans le « Navigateur - Résultats » quels résultats sont représentés en détail, si les valeurs de résultats sont affichées sur les éléments et sous quelle forme elles sont éditées.
Valeurs de résultats
Vous pouvez afficher ou masquer les valeurs de résultats et leurs unités à l’aide de ces cases à cocher.
Éléments
Pour l’affichage bicolore, les résultats positifs sont affichés par défaut en rouge et les résultats négatifs en bleu. Vous pouvez adapter l’attribution des couleurs dans les Propriétés d’affichage.
Si les résultats sont affichés avec/sans diagramme, l’attribution des couleurs est effectuée selon l’échelle dans le Panneau de contrôle.
Type d’affichage
Les résultats peuvent être affichés sous forme d’isosurfaces ou d’isolignes, l’attribution des couleurs étant effectuée selon l’échelle dans le Panneau de contrôle. Pour le type d’affichage « Désactivé », les résultats sont représentés selon le paramètre pour les éléments.
