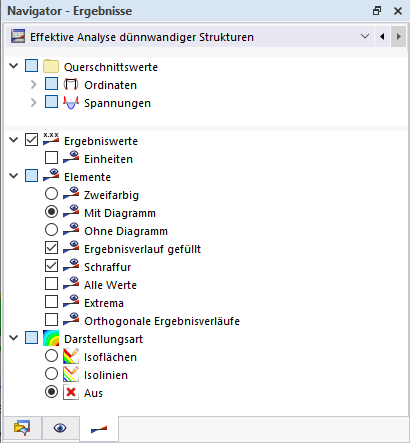

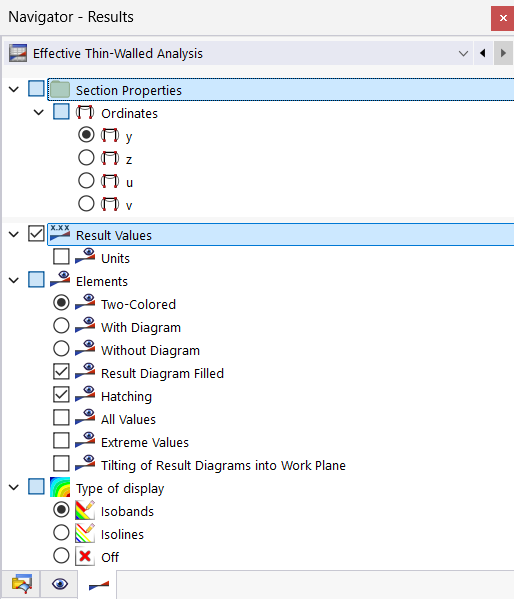

Per la verifica con 'Analisi di strutture a parete sottile' o 'Analisi efficace di strutture a parete sottile', i risultati vengono visualizzati sugli elementi. Nel 'Navigatore - Risultati' è possibile controllare quali risultati vengono mostrati in dettaglio, se i valori di risultato vengono visualizzati sugli elementi e in quale forma vengono emessi.
Valori di risultato
I valori di risultato e le relative unità possono essere mostrati o nascosti con queste caselle di controllo.
Elementi
Nella rappresentazione a due colori, i risultati positivi vengono visualizzati di default in rosso e i risultati negativi in blu. L'assegnazione dei colori può essere modificata nelle Proprietà di visualizzazione.
Se i risultati vengono visualizzati con/senza diagramma, l'assegnazione dei colori avviene secondo la scala nel Pannello di controllo.
Modello di visualizzazione
I risultati possono essere visualizzati come isosuperfici o isolinee, dove l'assegnazione dei colori avviene secondo la scala nel Pannello di controllo. Con il modello di visualizzazione 'Spento', i risultati vengono rappresentati secondo le Impostazioni per gli elementi.
