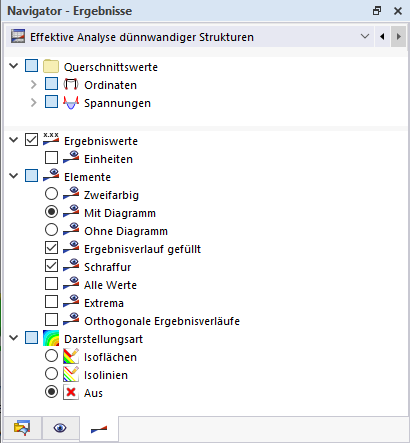

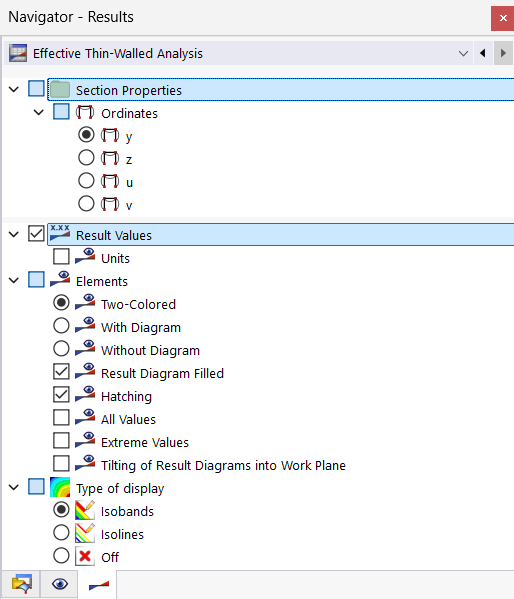

Podczas wymiarowania za pomocą 'Analizy konstrukcji cienkościennych' lub 'Efektywnej analizy konstrukcji cienkościennych' wyniki są wyświetlane na elementach. W 'Nawigatorze – Wyniki' można kontrolować, które wyniki są wyświetlane szczegółowo, czy wartości wyników są pokazywane na elementach oraz w jakiej formie są one prezentowane.
Wartości wyników
Wartości wyników i ich jednostki można włączać lub wyłączać za pomocą tych pól wyboru.
Elementy
W przypadku dwukolorowego wyświetlania wyniki dodatnie są domyślnie przedstawiane na czerwono, a wyniki ujemne na niebiesko. Przypisanie kolorów można dostosować w Właściwościach wyświetlania.
Jeśli wyniki są wyświetlane z wykresem lub bez niego, przypisanie kolorów odbywa się zgodnie ze skalą w Panelu sterowania.
Typ wyświetlania
Wyniki mogą być wyświetlane jako izopowierzchnie lub izolinie, przy czym przypisanie kolorów odbywa się zgodnie ze skalą w Panelu sterowania. Przy typie wyświetlania 'Wył.' wyniki są przedstawiane zgodnie z ustawieniem dla elementów.
