Tento manuál popisuje doplněk Navrhování dřeva pro programy RFEM 6 a RSTAB 9. Protože zadávání a funkce doplňku jsou v obou programech identické, je popis veden na příkladu RFEM. Vysvětlení pro pruty platí také pro RSTAB.
Aktivace doplňku

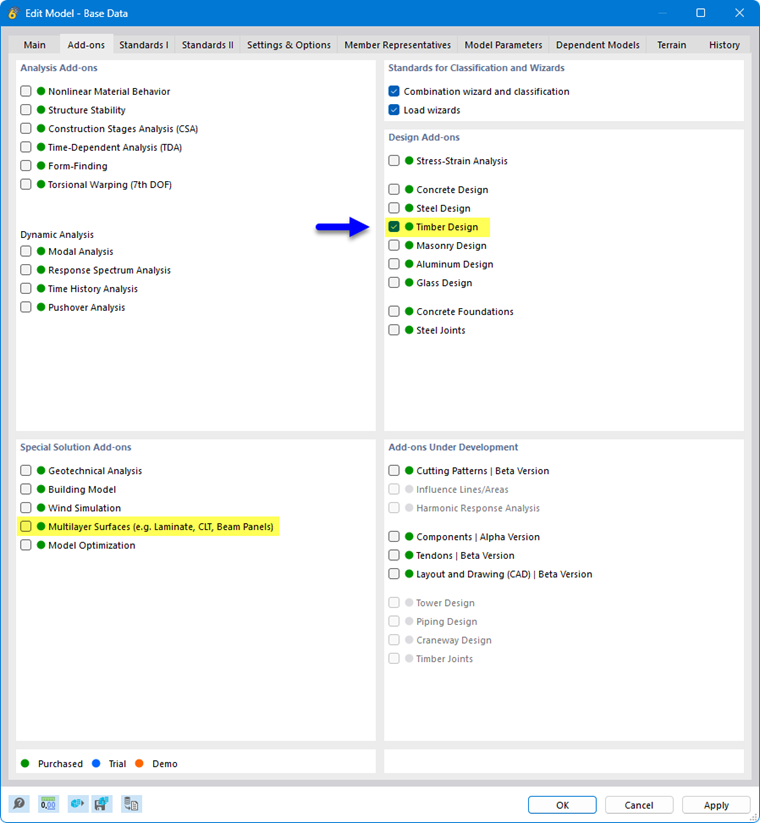

Použití doplňku pro navrhování můžete aktivovat nebo deaktivovat na kartě Doplňky v Základní údaje modelu.
Zelená tečka před názvem doplňku znamená, že máte k dispozici licenci. Oranžová nebo modrá tečka znamená, že doplněk můžete používat pouze jako demo, respektive zkušební verzi, a rozsah funkcí je omezený.
Stanovení normy
Na kartě Normy I v Základních údajích modelu můžete vybrat normu a národní přílohu, resp. vydání, které se má použít pro navrhování dřeva (viz také kapitola Normy I příručky RFEM). Vstupní dialogy navrhování dřeva se této normě automaticky přizpůsobí.
Aktuálně dostupné návrhové normy a přehled rozsahu funkcí najdete v popisu produktu Navrhování dřeva.
Následující seznam poskytuje přehled, které prvky lze v současnosti navrhovat pro jednotlivé normy.
| Norma | Pruty | Plochy | CLT | Dřevěné materiály | Silnostěnné I | Silnostěnné II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Zkratka | Popis |
|---|---|
| XX | Chladný návrh a požární návrh (chladný návrh u prutů pro všechny povolené typy průřezů; požární návrh u prutů pouze pro obdélníkové a kruhové průřezy) |
| XX* | Chladný návrh; požární návrh v současnosti pouze pro plochy |
| X | Pouze chladný návrh |
Normy pro navrhování dřeva a součinitel dotvarování

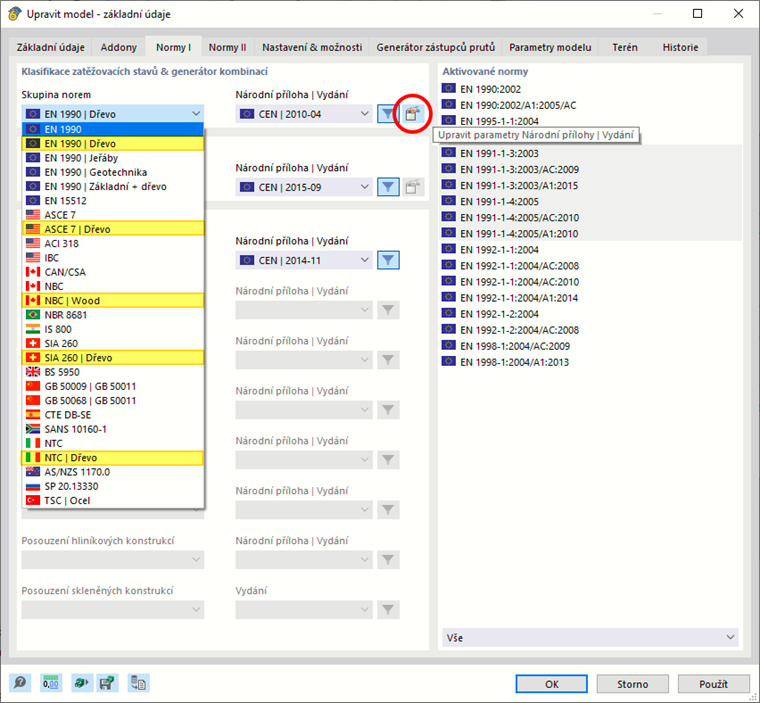

Pro navrhování dřeva je důležité v části 'Klasifikace zatěžovacích stavů a asistenční program pro kombinace' stanovit vhodnou skupinu norem: Vždy zvolte variantu s dodatkem Dřevo, aby byly kontroly mezních stavů použitelnosti správně provedeny. Pokud tomu tak není, zobrazí se chybové hlášení.
_cs.png?mw=760&hash=8aae6e208a39c26663230f9391ec3b9c78c855bd)

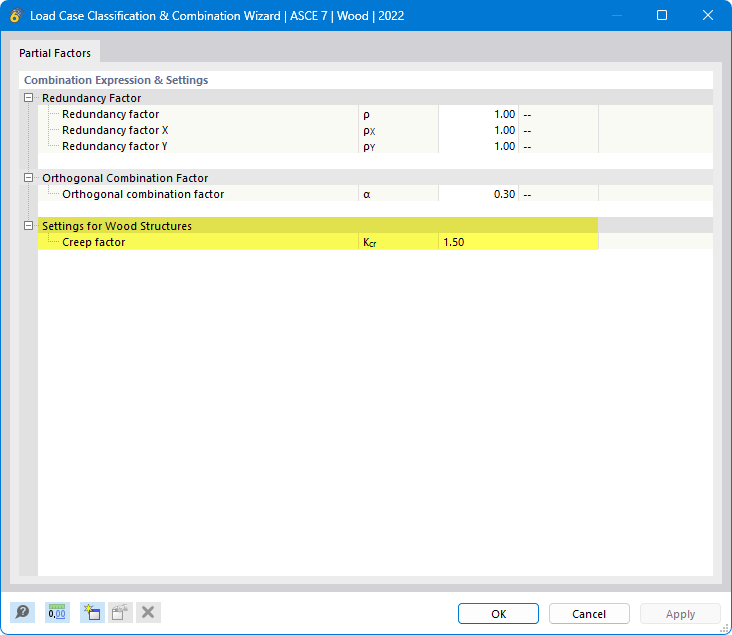

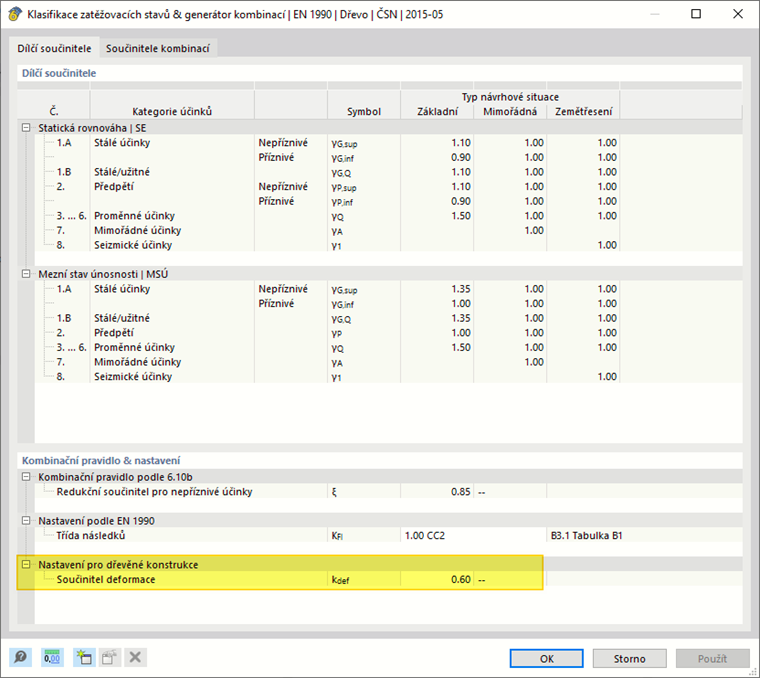

Součinitel dotvarování (kdef, Kcr, Kcreep nebo φ) pro kontroly mezních stavů použitelnosti můžete upravit v parametrech národní přílohy, resp. vydání. Tento dialog je přístupný tlačítkem
(v obrázku výše označeno).
Uživatelské rozhraní programu

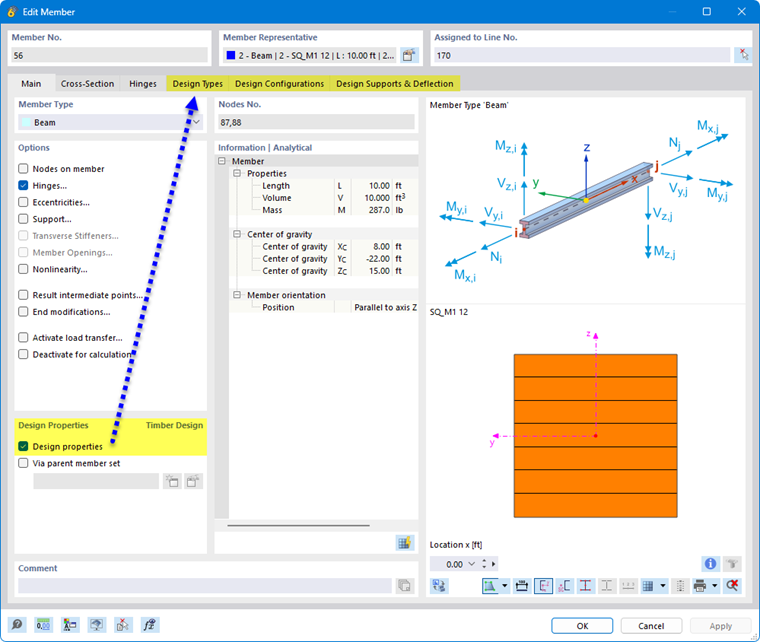

Pokud aktivujete doplněk pro navrhování a nastavíte normu, rozšíří se uživatelské rozhraní o nové položky v navigátoru, tabulkách a dialozích. Parametry navrhování dřeva jsou tak plně integrovány do programu. Tímto způsobem se zpřístupní návrhové vlastnosti pro všechny pruty, sady prutů a plochy, které používají materiál typu dřevo.
