Dieses Handbuch beschreibt das Add-On Holzbemessung für die Programme RFEM 6 und RSTAB 9. Da die Eingabe und die Funktionen des Add-Ons in beiden Programmen identisch sind, erfolgt die Beschreibung anhand von RFEM. Die Erläuterungen für Stäbe gelten auch für RSTAB.
Aktywacja dodatku

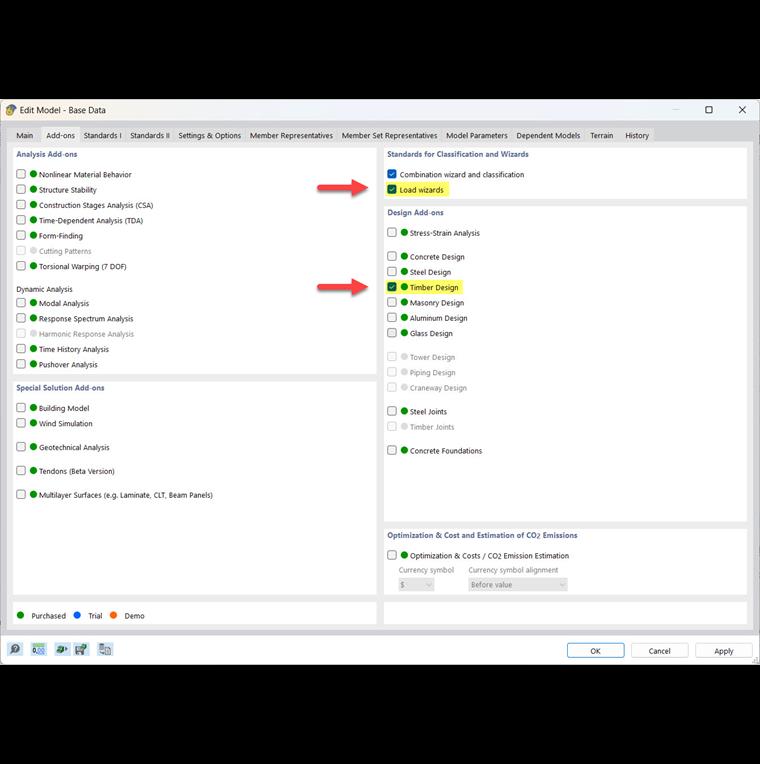

Możesz włączać lub wyłączać korzystanie z dodatku do wymiarowania w zakładce Dodatki w Dane podstawowe modelu.
Zielona kropka przed nazwą dodatku oznacza, że posiadasz licencję. Pomarańczowa lub niebieska kropka wskazuje, że możesz korzystać z dodatku jedynie w wersji demo lub testowej, a zakres funkcji jest ograniczony.
Ustalenie normy
W zakładce Normy I w danych podstawowych modelu możesz wybrać normę oraz załącznik krajowy lub wydanie, które mają być stosowane do wymiarowania drewnianego (zobacz także rozdział Normy I podręcznika RFEM). Okna dialogowe wprowadzania dla wymiarowania drewnianego są automatycznie dostosowywane do tej normy.
Aktualnie dostępne normy projektowe oraz zestawienie zakresu funkcji znajdziesz w opisie produktu Holzbemessung.
Poniższa lista przedstawia przegląd, które elementy mogą być obecnie wymiarowane dla poszczególnych norm.
| Norma | Pręty | Powierzchnie | CLT | Materiały drewnopochodne | Grubościenny I | Grubościenny II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Skrót | Opis |
|---|---|
| XX | Wymiarowanie na zimno i na gorąco (wymiarowanie na zimno dla prętów dla wszystkich dozwolonych typów przekrojów; wymiarowanie na gorąco dla prętów tylko dla przekrojów prostokątnych i kołowych) |
| XX* | Wymiarowanie na zimno; wymiarowanie na gorąco obecnie tylko dla powierzchni |
| X | Tylko wymiarowanie na zimno |
Normy dla wymiarowania drewnianego i współczynnik pełzania

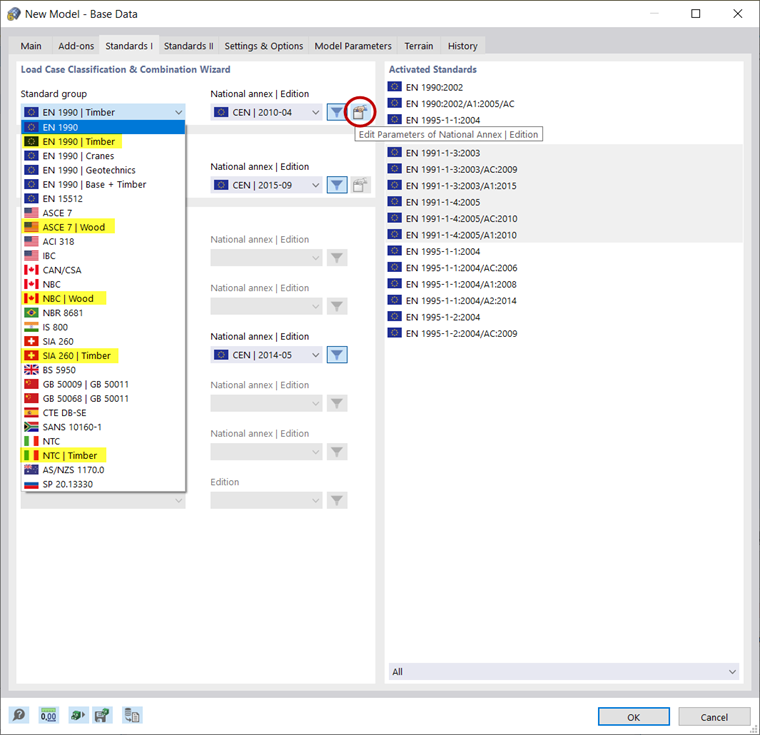

Ważne dla wymiarowania drewnianego jest określenie odpowiedniej grupy norm w sekcji „Asystent klasyfikacji przypadków obciążeń i kombinacji”: zawsze wybieraj wariant z dodatkiem Holz, aby sprawdzenia użytkowalności były przeprowadzone prawidłowo. Jeśli tak nie jest, pojawi się komunikat o błędzie.

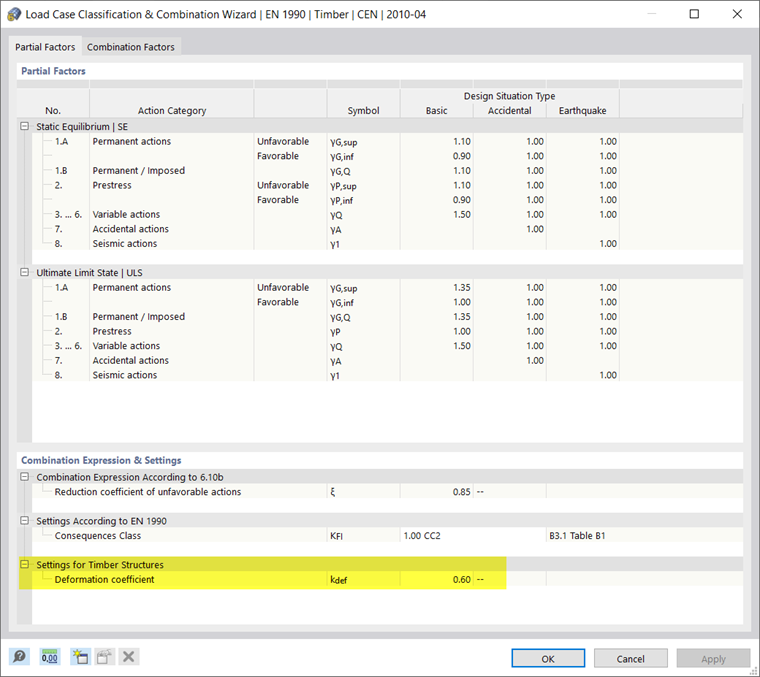

Możesz dostosować współczynnik pełzania (kdef, Kcr, Kcreep lub φ) dla sprawdzeń użytkowalności w parametrach załącznika krajowego lub wydania. Do tego okna dialogowego można uzyskać dostęp za pomocą przycisku
(zaznaczonego na powyższym obrazie).
Interfejs użytkownika programu

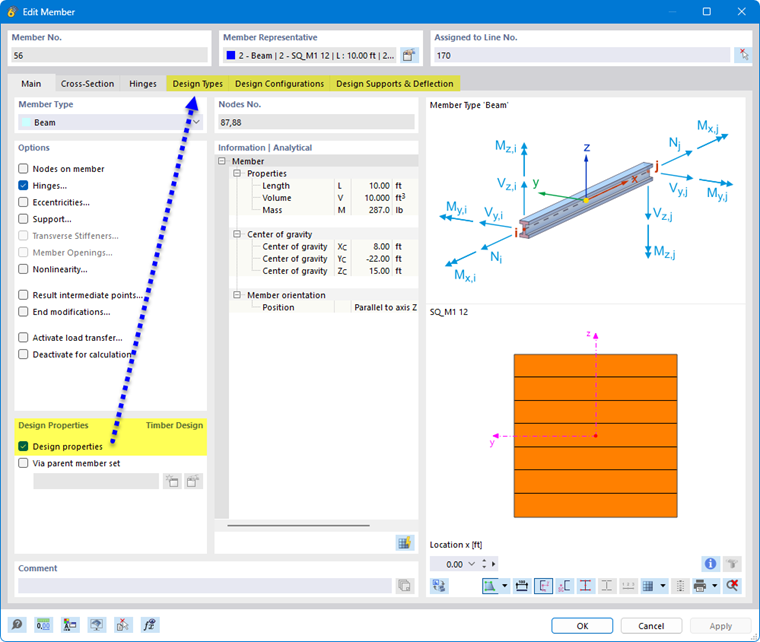

Po aktywowaniu dodatku do wymiarowania i ustaleniu normy interfejs użytkownika zostaje rozszerzony o nowe pozycje w nawigatorze, tabelach i oknach dialogowych. Parametry wymiarowania drewnianego są dzięki temu w pełni zintegrowane z programem. Zostają odblokowane właściwości do wymiarowania dla wszystkich prętów, grup prętów i powierzchni, które wykorzystują materiał typu drewno.
