Este manual describe el complemento Dimensionamiento de madera para los programas RFEM 6 y RSTAB 9. Dado que la introducción y las funciones del complemento son idénticas en ambos programas, la descripción se realiza tomando como ejemplo RFEM. Las explicaciones para barras también son válidas para RSTAB.
Activar complemento

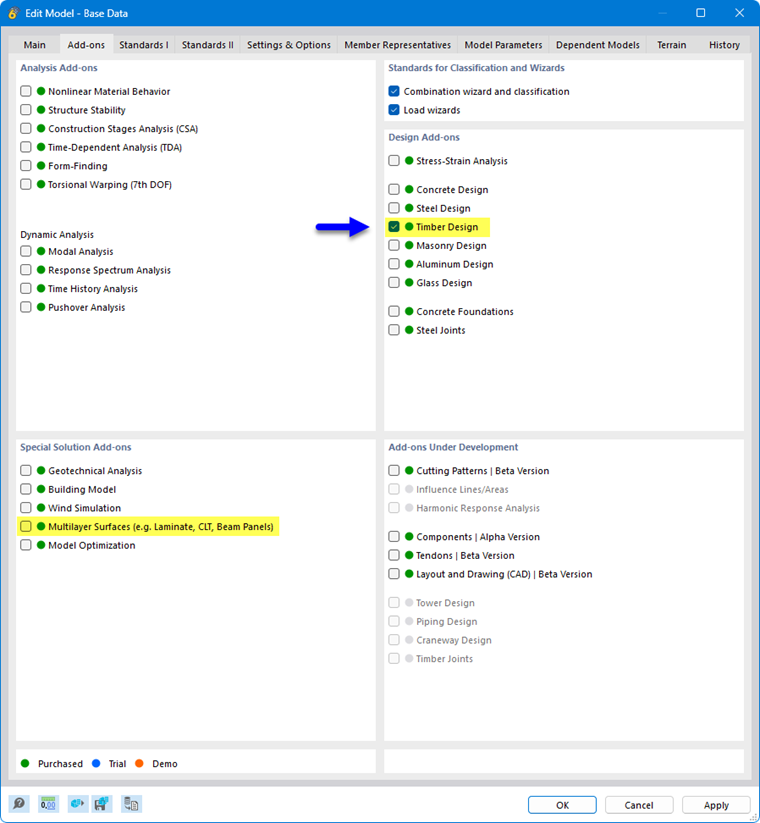

Puede activar o desactivar el uso del complemento de dimensionamiento en la pestaña Complementos de los Datos base del modelo.
Un punto verde delante de la denominación del complemento significa que dispone de una licencia. Un punto naranja o azul indica que solo puede utilizar el complemento como versión demo o de prueba y que el alcance de las funciones es limitado.
Definir norma

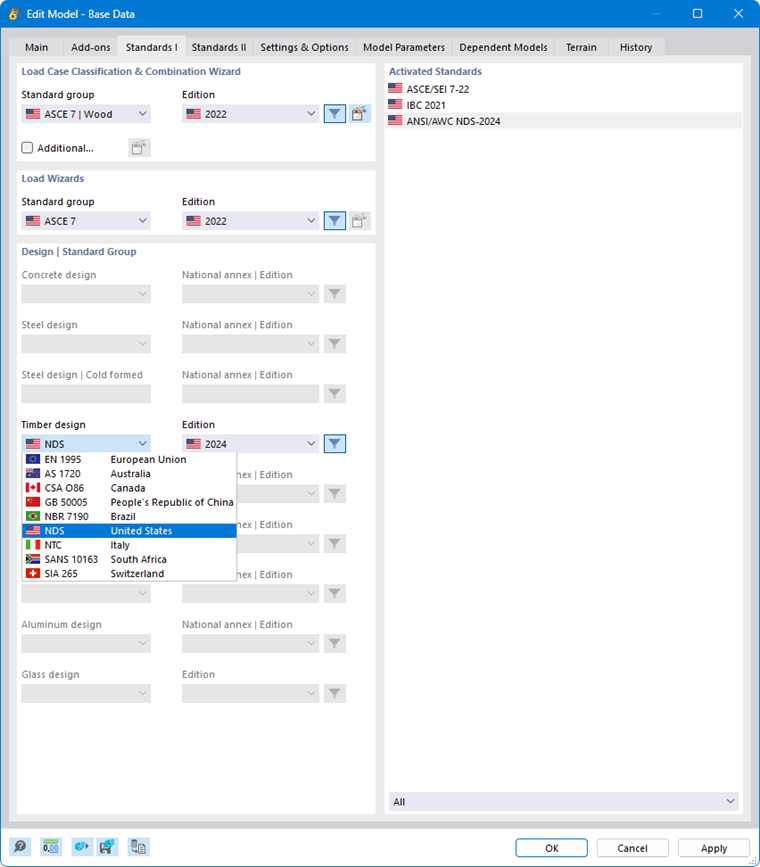

En la pestaña Normas I de los datos base del modelo puede seleccionar la norma y el anexo nacional o la edición que se utilizará para el dimensionamiento de madera (véase también el capítulo Normas I del manual de RFEM). Los cuadros de diálogo de entrada del dimensionamiento de madera se adaptan automáticamente a esta norma.
Puede consultar las normas de dimensionamiento actualmente disponibles y un resumen del alcance de funciones en la Descripción del producto Dimensionamiento de madera.
La siguiente lista ofrece una visión general de qué elementos pueden dimensionarse actualmente para cada norma.
| Norma | Barras | Superficies | CLT | Materiales de madera | Pared delgada I | Pared delgada II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abreviatura | Descripción |
|---|---|
| XX | Dimensionamiento en frío y dimensionamiento en caliente (dimensionamiento en frío para barras para todos los tipos de sección permitidos; dimensionamiento en caliente para barras solo para secciones rectangulares y circulares) |
| XX* | Dimensionamiento en frío; dimensionamiento en caliente actualmente solo para superficies |
| X | Solo dimensionamiento en frío |
Normas para dimensionamiento de madera y coeficiente de fluencia

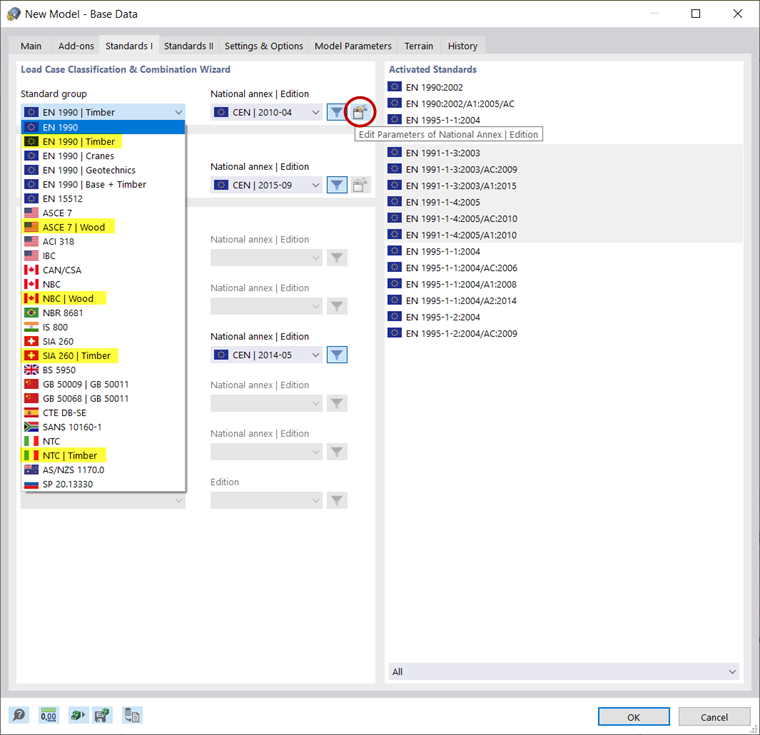

Para el dimensionamiento de madera es importante definir en la sección 'Asistente de clasificación de casos de carga y combinación' el grupo de norma adecuado: seleccione siempre la variante con el añadido Madera para que las comprobaciones de servicio se realicen correctamente. Si no es así, aparecerá un mensaje de error.

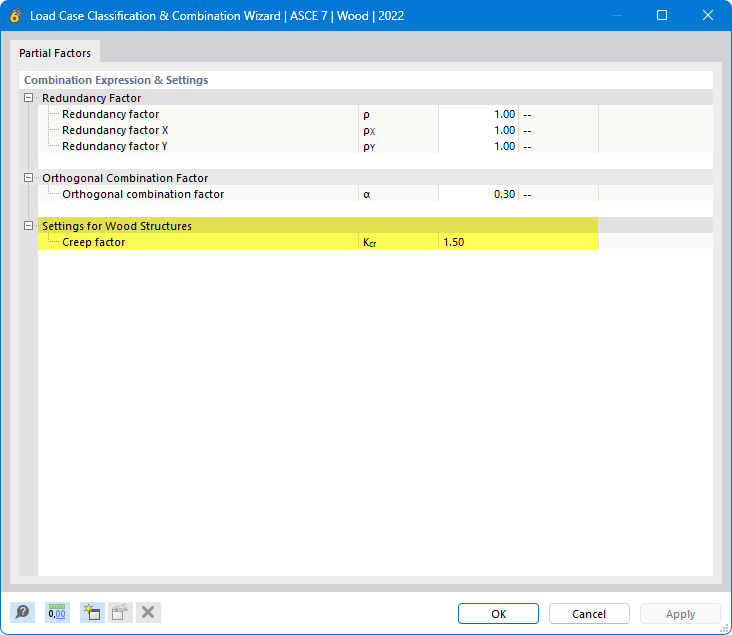

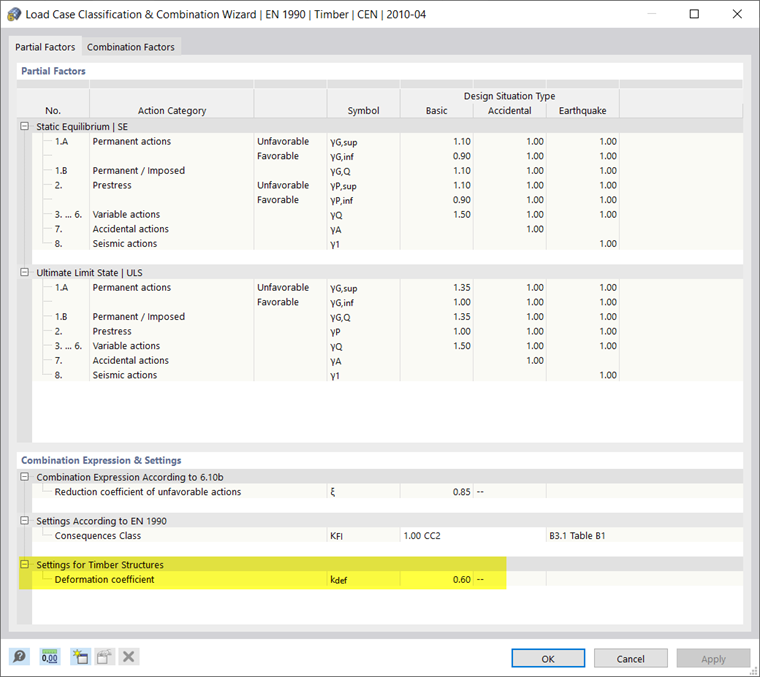

Puede ajustar el coeficiente de fluencia (kdef, Kcr, Kcreep o φ) para las comprobaciones de servicio en los parámetros del anexo nacional o de la edición. A este cuadro de diálogo se accede mediante el botón
(marcado en la imagen superior).
Interfaz de usuario del programa

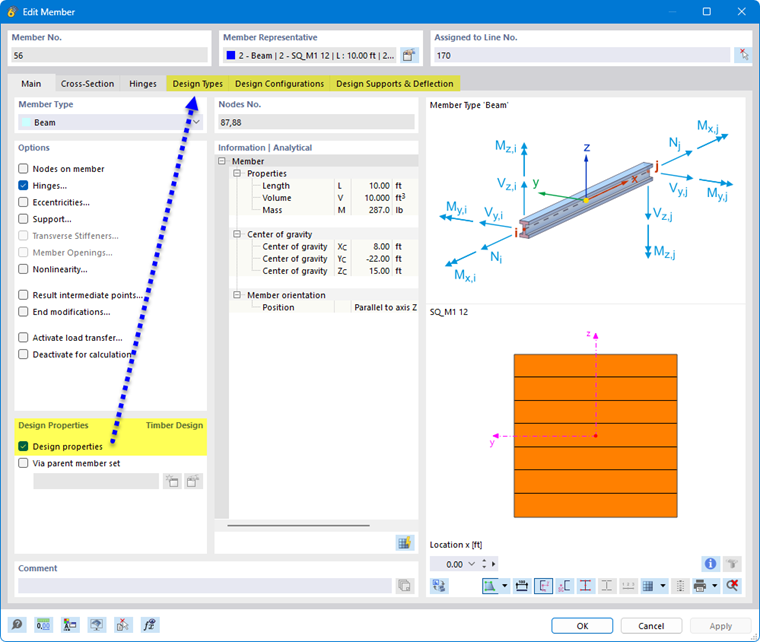

Si ha activado el complemento de dimensionamiento y ha definido la norma, la interfaz de usuario se amplía con nuevas entradas en el navegador, las tablas y los cuadros de diálogo. Los parámetros del dimensionamiento de madera quedan así completamente integrados en el programa. De este modo, se liberan las propiedades de dimensionamiento para todas las barras, conjuntos de barras y superficies que utilizan un material del tipo madera.
