Ce manuel décrit le module complémentaire Vérification du bois pour les logiciels RFEM 6 et RSTAB 9. Étant donné que l’entrée des données et les fonctions du module complémentaire sont identiques dans les deux logiciels, la description est basée sur RFEM. Les explications relatives aux barres s’appliquent également à RSTAB.
Activer le module complémentaire

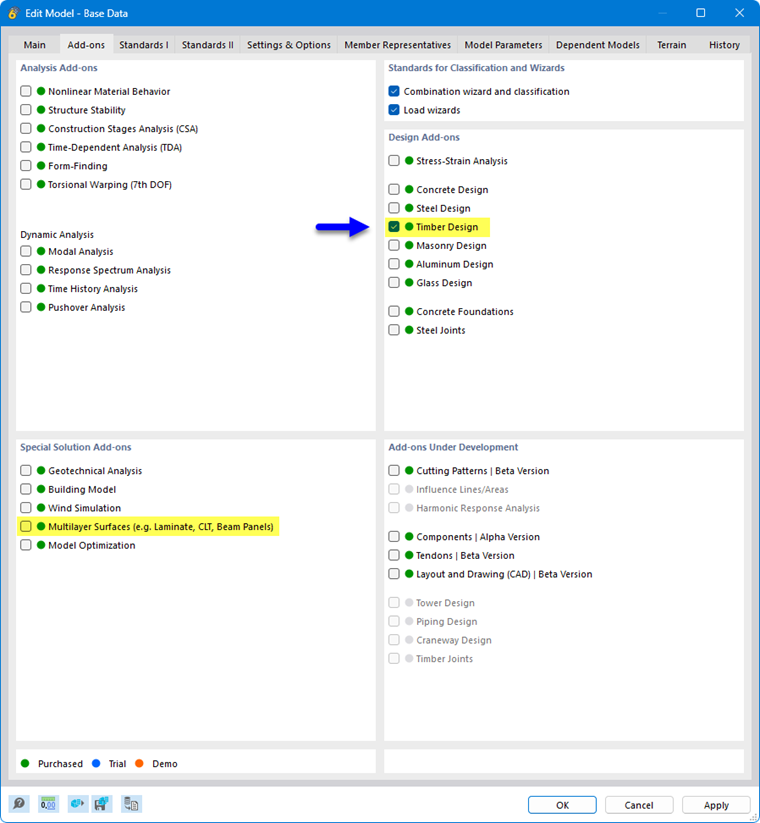

Vous pouvez activer ou désactiver l’utilisation du module complémentaire dans l’onglet Modules de la boite de dialogue Données de base du modèle.
Un point vert devant la désignation du module complémentaire signifie que vous disposez d’une licence pour celui-ci. Un point orange ou bleu indique que vous ne pouvez utiliser le module complémentaire qu’en version démo ou d’essai et que l’étendue des fonctions est limitée.
Définir la norme

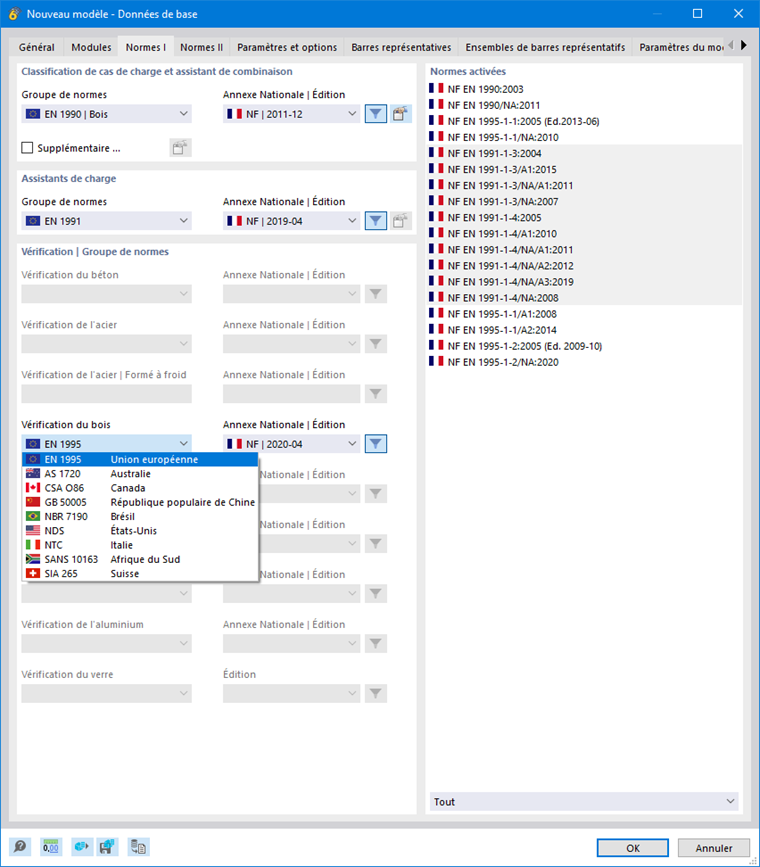

Dans l’onglet Normes I des données de base du modèle, vous pouvez sélectionner la norme et l’annexe nationale ou l’édition à utiliser pour la vérification du bois (voir aussi le chapitre Normes I du manuel de RFEM). Les boîtes de dialogue d’entrée pour la vérification du bois sont automatiquement adaptées à cette norme.
Vous pouvez consulter les normes actuellement disponibles ainsi qu’un résumé de l’étendue des fonctions dans la description du produit.
La liste suivante donne un aperçu des éléments pouvant actuellement être vérifiés selon les normes.
| Norme | Barres | Surfaces | CLT | Matériaux bois | Paroi épaisse I | Paroi épaisse II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | XX | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abréviation | Description |
|---|---|
| XX | Vérification à froid et vérification de la résistance au feu (vérification à froid pour les barres pour tous les types de sections autorisés ; vérification de la résistance au feu pour les barres uniquement avec des sections rectangulaires et circulaires) |
| XX* | Vérification à froid ; vérification de la résistance au feu actuellement uniquement pour les surfaces |
| X | Vérification à froid uniquement |
Normes pour la vérification du bois et coefficient de fluage

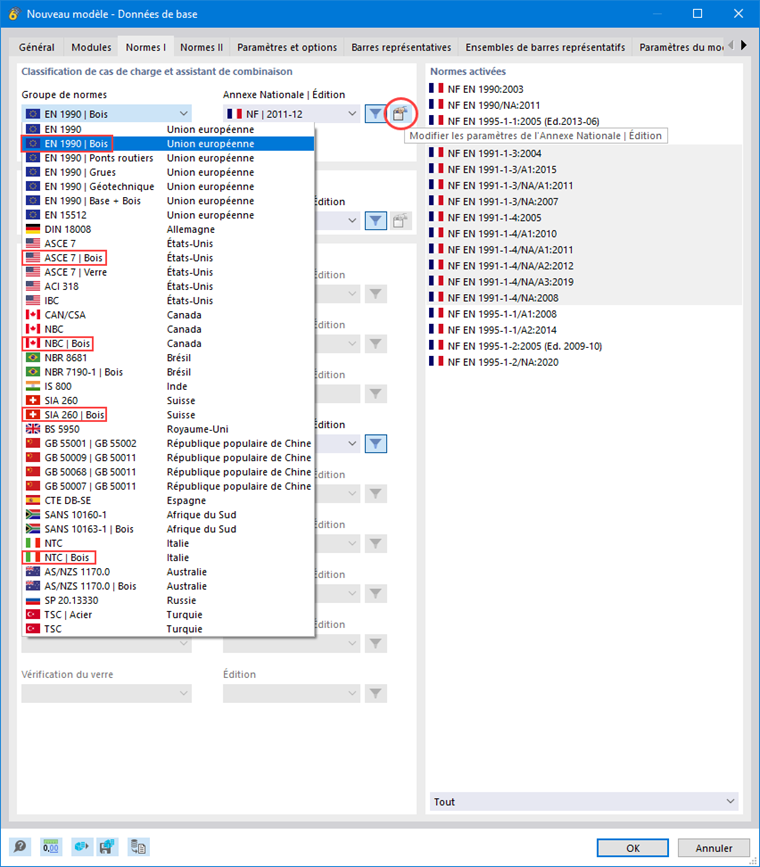

Il est important, pour la vérification du bois, de définir dans la section « Assistant de classification des cas de charge et des combinaisons » le groupe de normes adéquat : sélectionnez toujours la variante avec l’extensions Bois afin que les vérifications à l’état limite de service soient effectuées correctement. Dans le cas contraire, un message d’erreur apparait.

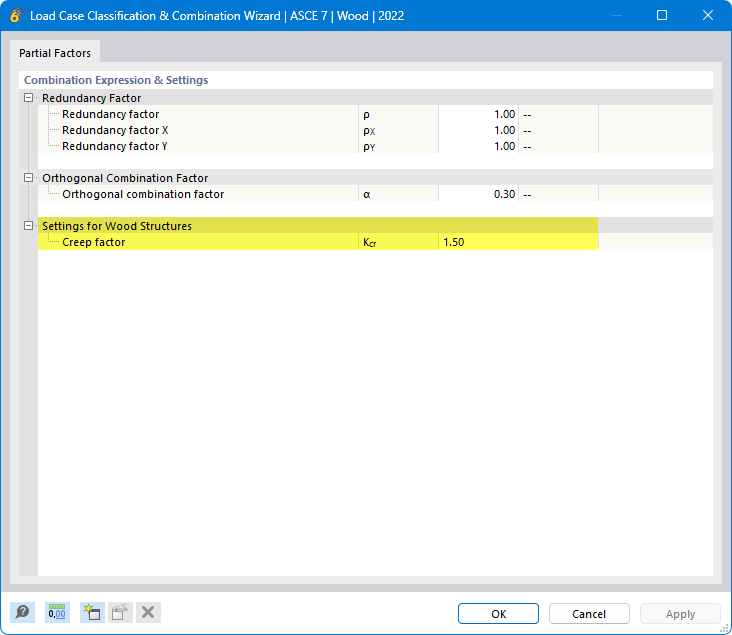

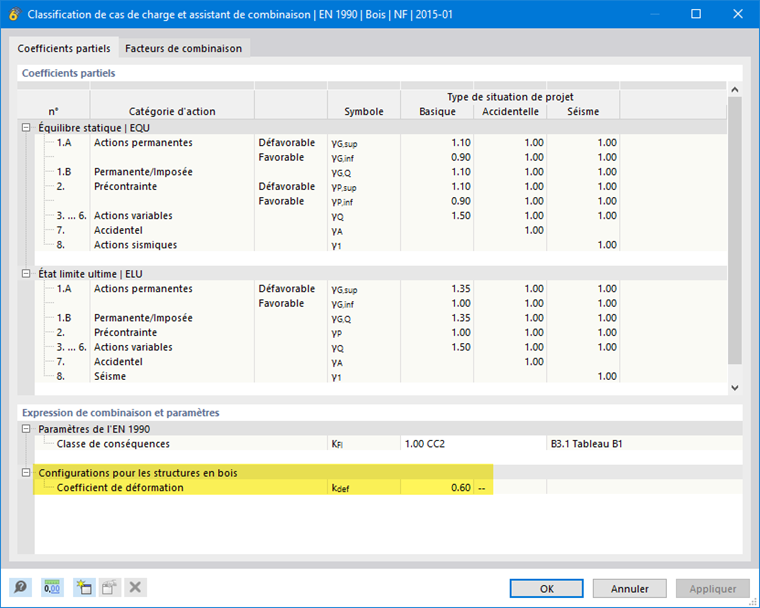

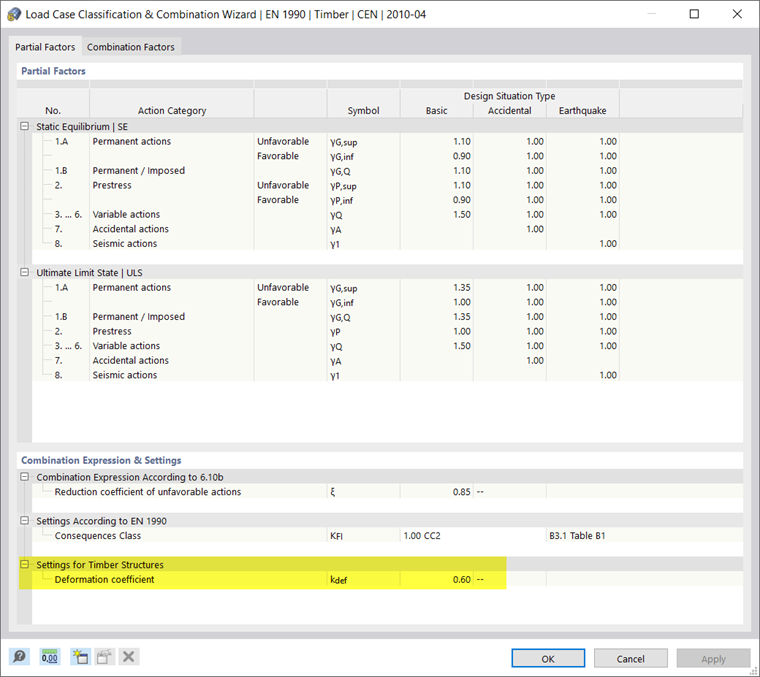

Vous pouvez adapter le coefficient de fluage (kdef, Kcr, Kcreep ou φ) pour les vérifications à l’état limite de service dans les paramètres de l’annexe nationale ou de l’édition. Cette boîte de dialogue est accessible via le bouton
(indiqué ci-dessus).
Interface du logiciel

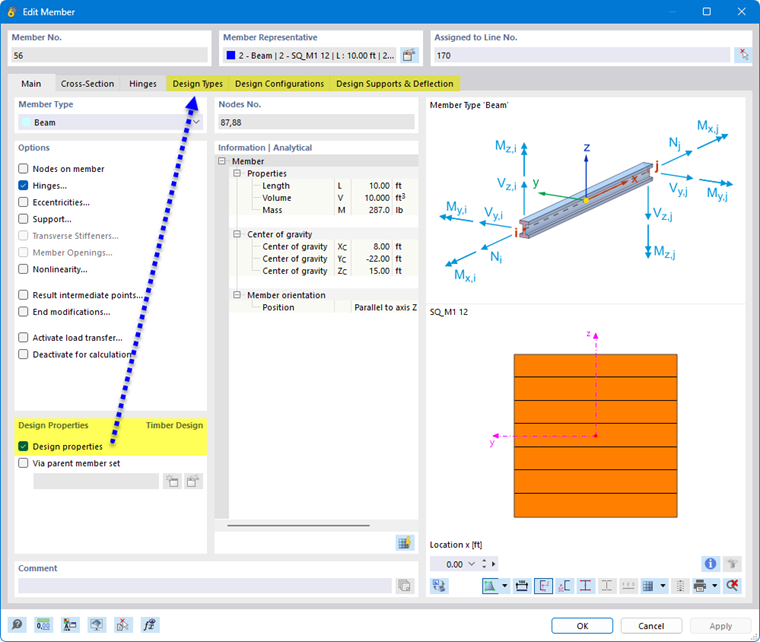

Lorsque vous avez activé le module complémentaire et défini la norme, l’interface graphique est augmentée avec de nouvelles entrées dans le navigateur, les tableaux et les boîtes de dialogue. Les paramètres de la vérification du bois sont ainsi entièrement intégrés au logiciel. Les propriétés de vérification sont alors activées pour toutes les barres, ensembles de barres et surfaces utilisant un matériau de type bois.
