Dieses Handbuch beschreibt das Add-On 'Holzbemessung' für die Programme RFEM 6 und RSTAB 9. Da Eingabe und Funktionen der Holzbemessung in beiden Programmen identisch sind, erfolgt die Beschreibung des Add-Ons in diesem Handbuch nur für RFEM 6. Die Erläuterungen für Stäbe gelten genauso auch für die Holzbemessung in RSTAB 9.

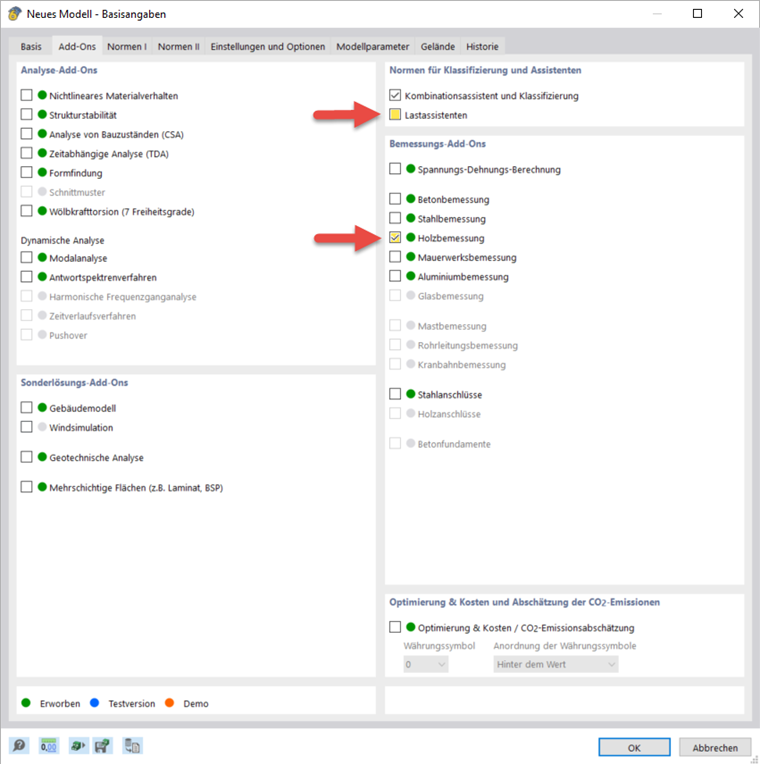

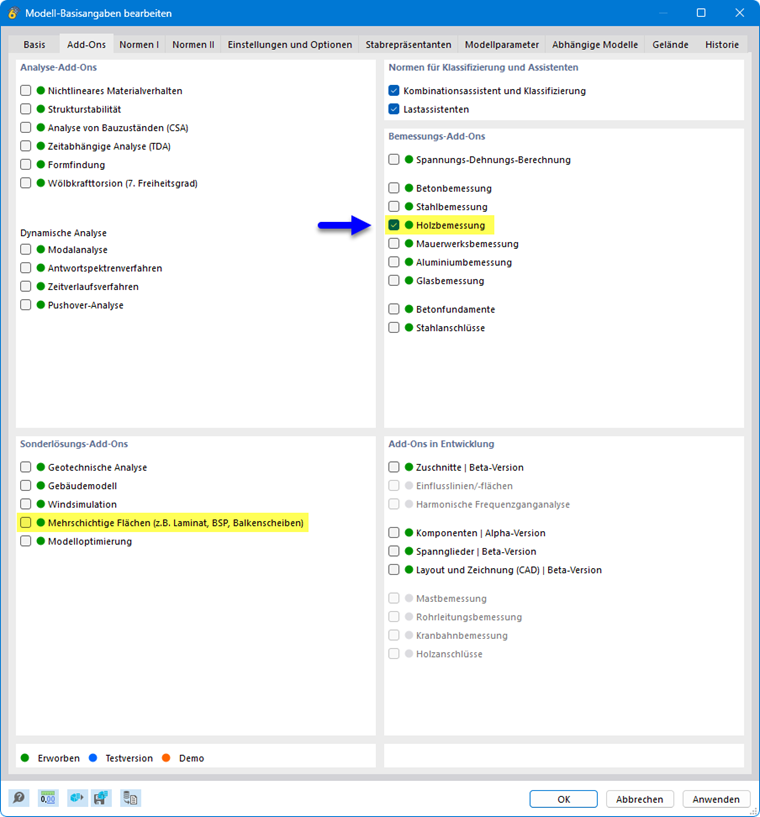

Sie können die Nutzung des Bemessungs-Add-Ons im Register Add-Ons der Basisangaben des Modells aktivieren oder deaktivieren.
Ein grüner Punkt vor der Add-On Bezeichnung gibt an, dass bei Ihnen aktuell eine Lizenz dafür vorhanden ist. Ein oranger oder blauer Punkt weist darauf hin, dass die Nutzung des Add-Ons lediglich im Demo-Modus oder als Bestandteil der Testversion zur Verfügung steht und der Funktionsumfang eingeschränkt ist.

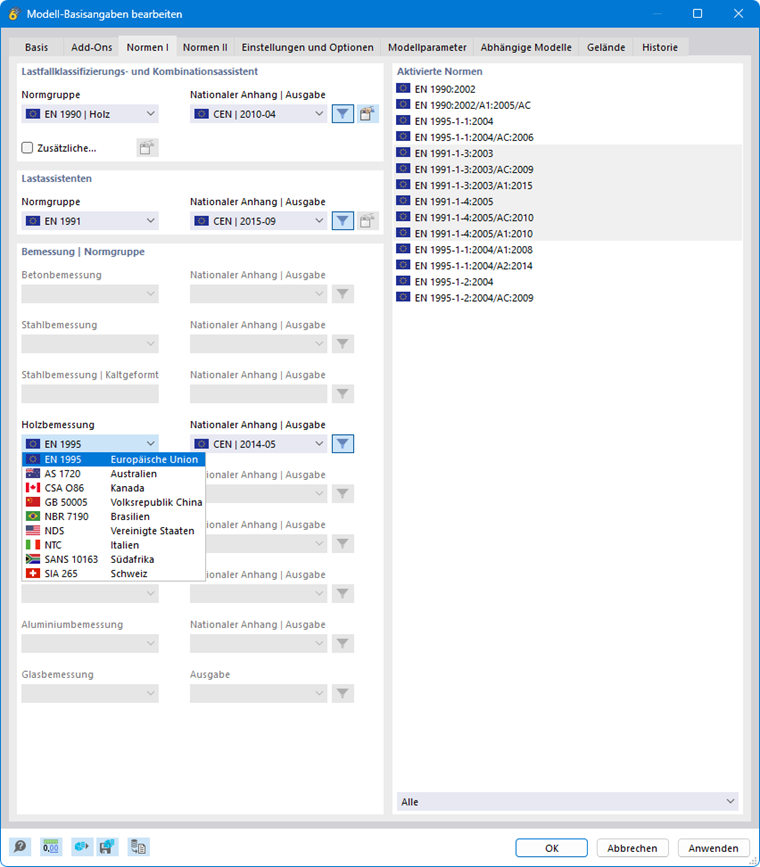

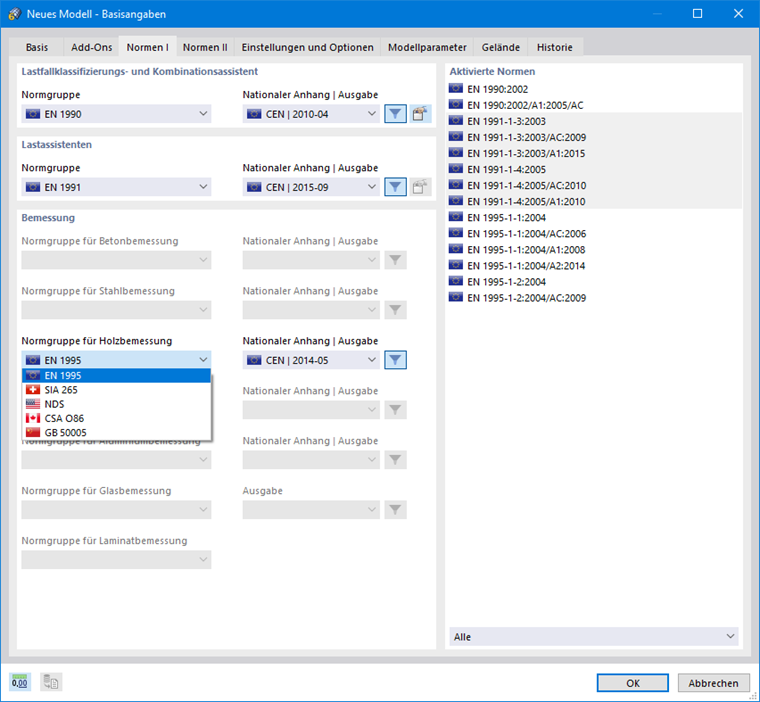

Im Register Normen I der Basisangaben können Sie die für die Holzbemessung genutzte Norm auswählen (siehe auch Kapitel Normen I des RFEM-Handbuchs). Die Eingabedialoge der Holzbemessung werden automatisch an die gewählte Norm angepasst.
Die aktuell zur Verfügung stehenden Bemessungsnormen und eine Zusammenfassung des Funktionsumfangs können Sie der Produktbeschreibung Holzbemessung entnehmen. Folgende Liste gibt eine Übersicht, welche Elemente derzeit für die jeweilige Norm bemessen werden können.
| Norm | Stäbe | Flächen | CLT | Holz-werk-stoffe | Dick-wandig I | Dick-wandig II | RSECTION |
|---|---|---|---|---|---|---|---|
| EN 1995 | XX | XX | XX | XX | X | - | X |
| SIA 265 | XX | XX | XX | XX* | X | - | X |
| NDS | XX | XX | XX | - | - | - | - |
| CSA O86 | XX | XX | XX | - | - | - | - |
| GB 50005 | XX | - | - | - | - | - | - |
| AS 1720 | XX | - | - | - | - | - | - |
| NTC | XX | XX | XX | XX | X | - | X |
| NBR 7190 | XX | - | - | - | - | - | - |
| SANS 10163 | XX | - | - | - | - | - | - |
| Abkürzung | Beschreibung |
|---|---|
| XX | Kaltbemessung sowie Heißbemessung. Kaltbemessung bei Stäben für alle erlaubten Querschnittstypen. Heißbemessung bei Stäben nur für Rechteck- und Kreisquerschnitte. |
| XX* | Kaltbemessung sowie Heißbemessung derzeit nur für Flächen. |
| X | Nur Kaltbemessung. |

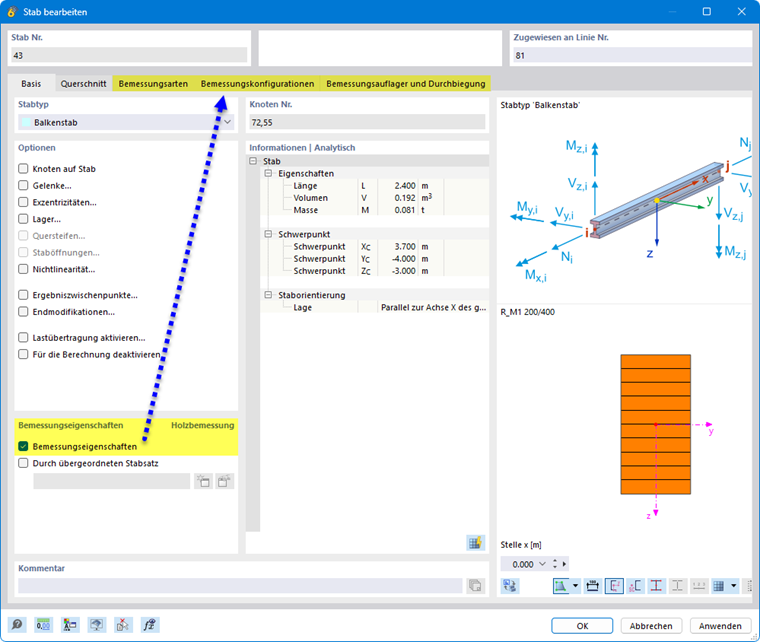

Nach Aktivierung des Add-Ons und Auswahl der Bemessungsnorm erweitert sich die Benutzeroberfläche in RFEM um neue Einträge im Navigator, den Tabellen und den Dialogen. Diese sind voll in die Benutzeroberfläche von RFEM integriert.

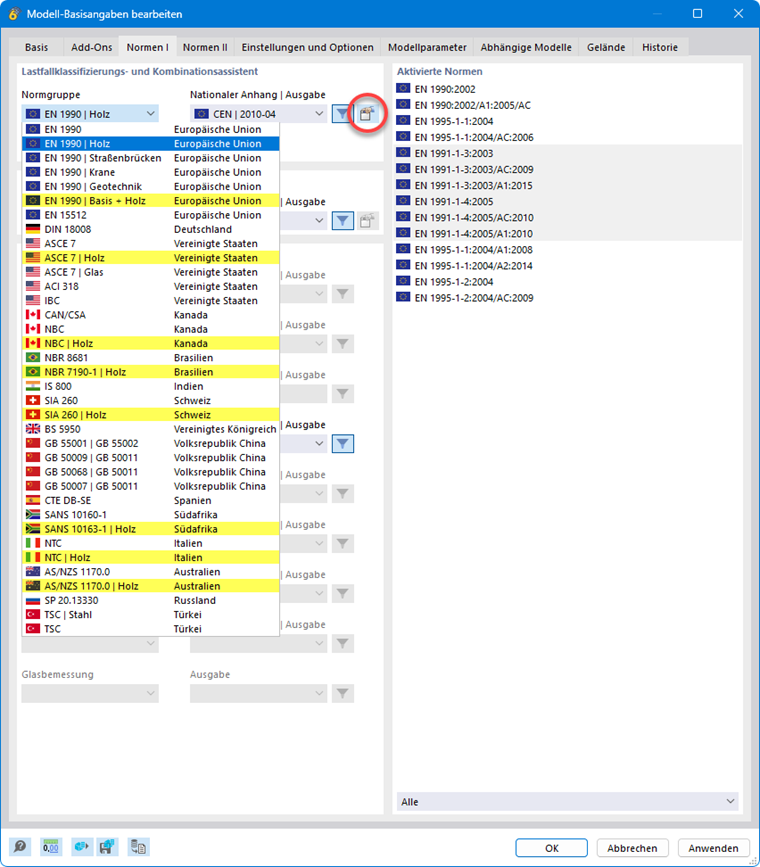

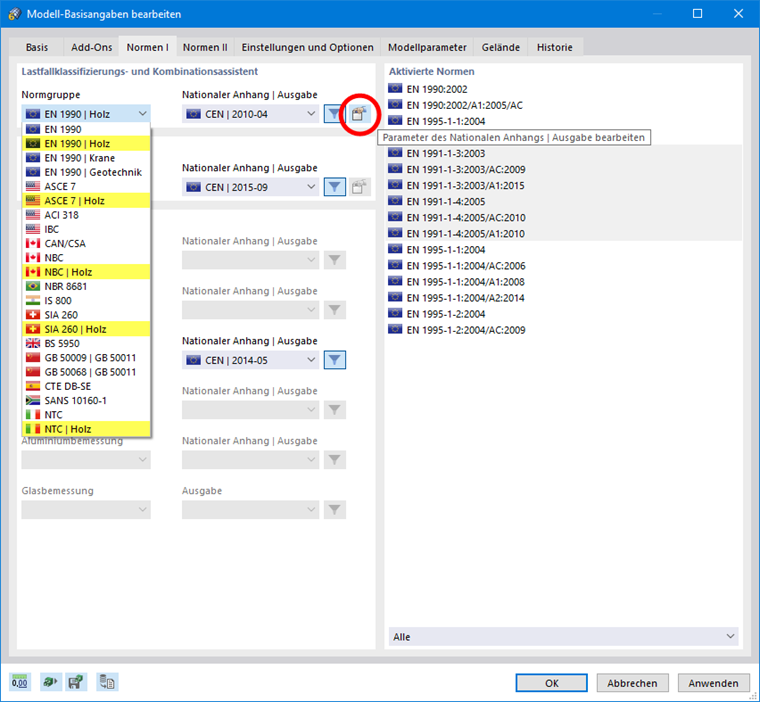

Wichtig für die Holzbemessung ist die Auswahl der entsprechenden Normgruppe des 'Lastfallklassifizierungs- und Kombinationsassistenten'. Hier muss bezüglich der Gebrauchstauglichkeitsnachweise immer die Norm mit dem entsprechenden Zusatz Holz ausgewählt sein.

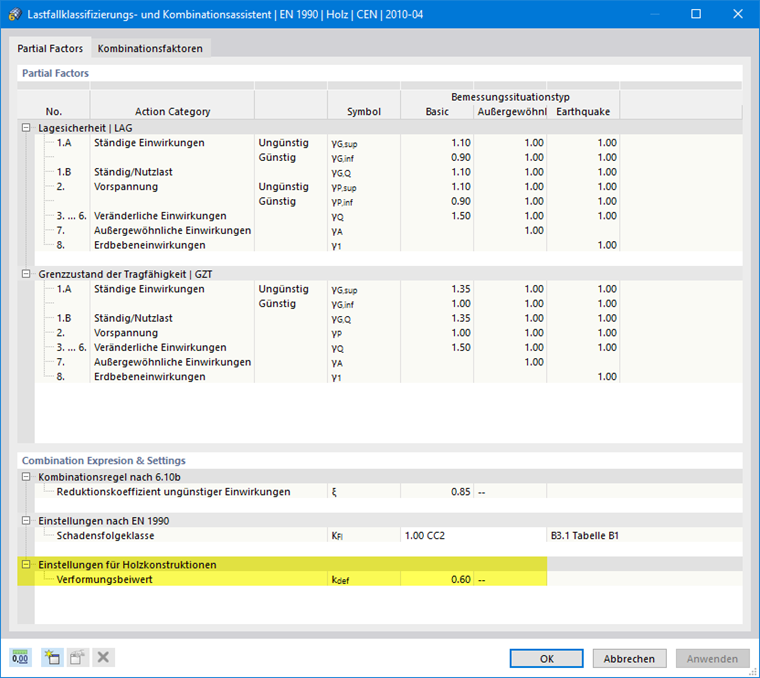

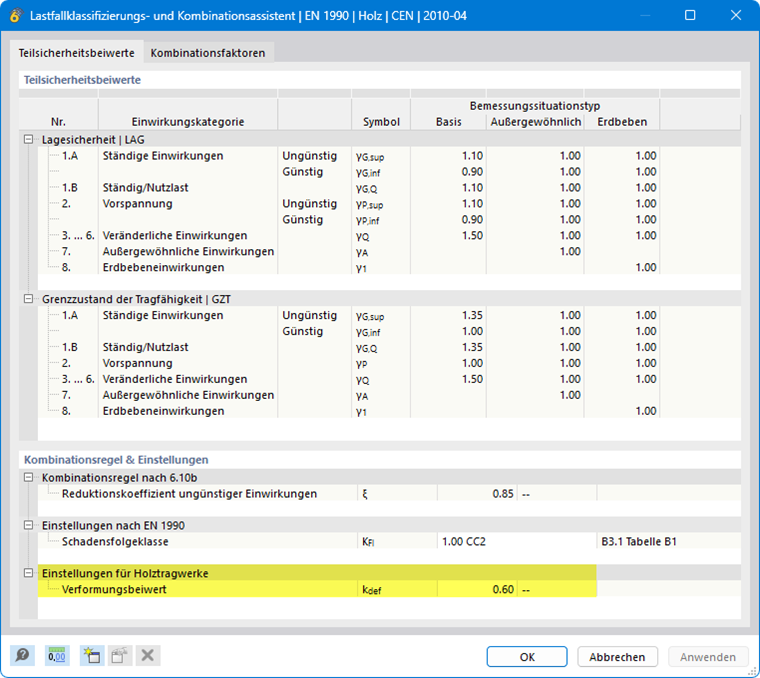

Den Kriechbeiwert kdef für die Gebrauchstauglichkeitsnachweise können Sie bei den Parametern des Nationalen Anhangs bzw. der Ausgabe anpassen. Dieser Dialog ist mit der Schaltfläche
zugänglich.
