L’onglet Barres | Stabilité est disponible si la case « Effectuer l’analyse de stabilité » est cochée dans l’onglet Général. Vous pouvez y définir d’autres paramètres pour les analyses de stabilité.
Les « Paramètres de vérification » sont répartis en plusieurs catégories, variables selon la norme de calcul. Les parties suivantes décrivent les paramètres de ces normes :
EN 1995
Réduction de la rigidité
Cette catégorie concerne le comportement dépendant du temps des poteaux comprimés avec une part importante de charges permanentes : selon l’Annexe Nationale allemande NCI NA.5.9, pour les éléments comprimés dans les classes de service 2 et 3, l’influence du fluage doit être prise en compte si la valeur de calcul des charges permanentes et quasi-permanentes dépasse 70 % de la valeur de calcul de la charge totale. Cette prise en compte peut être effectuée via une réduction de la rigidité par le facteur 1/(1 + kdef).
Point d’application de charge
Dans la boîte de dialogue des Longueurs efficaces, vous pouvez définir comment le moment critique de bifurcation Mcr est déterminé. Pour la méthode des valeurs propres, le point d’application de charge peut influencer de manière significative le moment critique de déversement : une charge appliquée sur la semelle supérieure d’une poutre en flexion en direction du centre de cisaillement a un effet déstabilisant. Si la charge agit au contraire sur la membrure inférieure, elle a un effet stabilisant. Définissez la « Position verticale » à l’aide des cases à cocher.
Pour les barres à section constante, le point d’application de charge influence également la définition des longueurs équivalentes de barre selon la note de bas de page du tableau 6.1 de [1].
Paramètres pour la méthode des valeurs propres
La case « Activer la rigidité de gauchissement » est pertinente lorsque le moment critique Mcr est déterminé selon la méthode des valeurs propres. Elle vous permet de contrôler si la résistance au gauchissement Iω pour le déversement doit être prise en compte. Dans les équations analytiques de la norme pour la détermination du moment critique de déversement, l’influence de la rigidité de gauchissement est négligée par sécurité.
NDS
Cotation représentative de la section pour les barres comprimées à inertie variable selon 3.7.2
Cette catégorie vous permet de définir selon quelle équation la cotation représentative de la section des barres comprimées à inertie variable doit être déterminée :
- Éq. 3.7-2 : pour certaines conditions d’appui standard
- Éq. 3.7-3 : pour toutes les autres conditions d’appui
Point d’application de charge des charges transversales positives
La boîte de dialogue des longueurs efficaces vous permet de définir comment le moment critique Mcr est déterminé. Pour la méthode des valeurs propres, le point d’application de charge peut influencer de manière significative le moment critique de déversement : une charge appliquée sur la semelle supérieure d’une poutre en flexion en direction du centre de cisaillement a un effet déstabilisant. Si la charge agit au contraire sur la semelle inférieure, elle a un effet stabilisant. Définissez la « Position verticale » à l’aide des cases à cocher.
Paramètres pour la méthode des valeurs propres
La case « Activer la rigidité de gauchissement » est pertinente lorsque le moment critique Mcr est déterminé selon la méthode des valeurs propres. Elle vous permet de contrôler si la résistance au gauchissement Iω doit être prise en compte dans le cas du déversement. Dans les équations analytiques de la norme pour la détermination du moment critique de déversement, l’influence de la rigidité de gauchissement est négligée par sécurité.

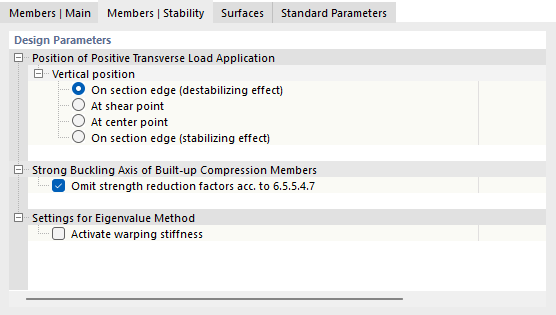

CSA O86
Point d’application de charge des charges transversales positives
La boîte de dialogue des longueurs efficaces vous permet de définir comment le moment critique Mcr est déterminé. Pour la méthode des valeurs propres, le point d’application de charge peut influencer de manière significative le moment critique : une charge appliquée sur la semelle supérieure d’une poutre en flexion en direction du centre de cisaillement a un effet déstabilisant. Si la charge agit au contraire sur la membrure inférieure, elle a un effet stabilisant. Définissez la « Position verticale » à l’aide des cases à cocher.
Axe fort de flambement des barres comprimées composées
La case « Ne pas considérer les coefficients de réduction de résistance selon 6.5.5.4.7 » vous permet de contrôler si les coefficients de réduction de résistance pour le flambement autour de l’axe fort des lamelles, indiqués dans les clauses 6.5.5.4.2 à 6.5.5.4.5, peuvent être ignorés.
Paramètres pour la méthode des valeurs propres
La case « Activer la rigidité de gauchissement » est pertinente lorsque le moment critique Mcr est déterminé selon la méthode des valeurs propres. Elle vous permet de contrôler si la résistance au gauchissement Iω pour le déversement doit être prise en compte. Dans les équations analytiques de la norme pour la détermination du moment critique de déversement, l’influence de la rigidité de gauchissement est négligée par sécurité.
