Záložka Pruty | Stabilita je k dispozici, pokud je v záložce Pruty | Základ zaškrtnuto políčko 'Provést posouzení stability'. Zde můžete provést další nastavení pro posouzení stability.
'Parametr posouzení' jsou rozděleny do několika kategorií, které se liší v závislosti na návrhové normě. V následujících částech jsou popsány parametry těchto norem:
EN 1995
Redukce tuhosti
Tato kategorie je relevantní pro časově závislé chování tlačených sloupů s vysokým podílem stálého zatížení: Podle německé národní přílohy NCI NA.5.9 je u tlačených prvků ve třídách použití 2 a 3 nutné zohlednit vliv dotvarování, pokud návrhová hodnota stálého a kvazistálého podílu zatížení překročí 70 % návrhové hodnoty celkového zatížení. Toto zohlednění lze provést redukcí tuhosti součinitelem 1/(1 + kdef).
Bod působení zatížení
V dialogu Vzpěrné délky můžete určit, jak se stanoví ideální kritický moment Mcr. U metody vlastních čísel může bod působení zatížení výrazně ovlivnit kritický moment pro klopení: Zatížení působící na horní pásnici ohýbaného nosníku směrem ke středu smyku má destabilizující účinek. Pokud naopak zatížení působí na dolní pásnici, má stabilizující účinek. Pomocí výběrových polí určete 'Svislou polohu'.
U prutů s konstantním průřezem ovlivňuje bod působení zatížení také definici náhradních délek prutů podle poznámky pod čarou v [1] Tabulka 6.1.
Nastavení pro metodu vlastních čísel
Políčko 'Aktivovat tuhost v kroucení' je relevantní, pokud je ideální kritický moment Mcr stanoven metodou vlastních čísel. Můžete tak ovládat, zda se má při klopení zohlednit výsečový moment setrvačnosti Iω. V analytických rovnicích normy pro stanovení kritického momentu klopení je vliv tuhosti v kroucení na straně bezpečnosti zanedbán.
NDS
Reprezentativní rozměr průřezu pro tlakové pruty s náběhem podle 3.7.2
V této kategorii můžete určit, podle které rovnice se má stanovit reprezentativní rozměr průřezu tlakových prutů s náběhem:
- Rov. 3.7-2: pro určité standardní podporové podmínky
- Rov. 3.7-3: pro všechny ostatní podporové podmínky
Bod působení kladných příčných zatížení
V dialogu Vzpěrné délky můžete určit, jak se stanoví ideální kritický moment Mcr. U metody vlastních čísel může bod působení zatížení výrazně ovlivnit kritický moment pro klopení: Zatížení působící na horní pásnici ohýbaného nosníku směrem ke středu smyku má destabilizující účinek. Pokud naopak zatížení působí na dolní pásnici, má stabilizující účinek. Pomocí výběrových polí určete 'Svislou polohu'.
Nastavení pro metodu vlastních čísel
Políčko 'Aktivovat tuhost v kroucení' je relevantní, pokud je ideální kritický moment Mcr stanoven metodou vlastních čísel. Můžete tak ovládat, zda se má při klopení zohlednit výsečový moment setrvačnosti Iω. V analytických rovnicích normy pro stanovení kritického momentu klopení je vliv tuhosti v kroucení na straně bezpečnosti zanedbán.

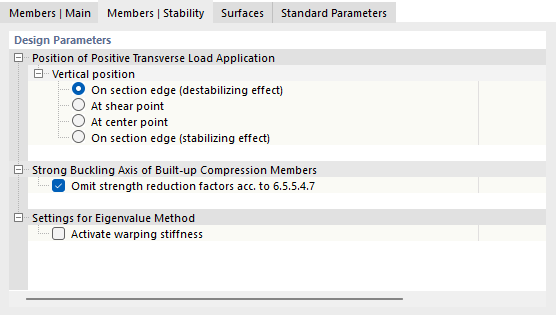

CSA O86
Bod působení kladných příčných zatížení
V dialogu Vzpěrné délky můžete určit, jak se stanoví ideální kritický moment Mcr. U metody vlastních čísel může bod působení zatížení výrazně ovlivnit kritický moment pro klopení: Zatížení působící na horní pásnici ohýbaného nosníku směrem ke středu smyku má destabilizující účinek. Pokud naopak zatížení působí na dolní pásnici, má stabilizující účinek. Pomocí výběrových polí určete 'Svislou polohu'.
Silná osa vzpěru složených tlakových prutů
Pomocí políčka 'Nezohledňovat součinitele redukce pevnosti podle 6.5.5.4.7' můžete ovládat, zda mohou odpadnout součinitele redukce pevnosti pro boulení v silné ose lamel uvedené v částech 6.5.5.4.2 až 6.5.5.4.5.
Nastavení pro metodu vlastních čísel
Políčko 'Aktivovat tuhost v kroucení' je relevantní, pokud je ideální kritický moment Mcr stanoven metodou vlastních čísel. Můžete tak ovládat, zda se má pro klopení zohlednit výsečový moment setrvačnosti Iω. V analytických rovnicích normy pro stanovení kritického momentu klopení je vliv tuhosti v kroucení na straně bezpečnosti zanedbán.
