La pestaña Barras | Análisis de estabilidad está disponible si en la pestaña Barras | Base está marcada la casilla 'Realizar análisis de estabilidad'. Aquí puede realizar más configuraciones para los análisis de estabilidad.
Los 'Parámetros de cálculo' se dividen en varias categorías, que varían según la norma de diseño. En las siguientes secciones se describen los parámetros de estas normas:
EN 1995
Reducción de rigidez
Esta categoría es relevante para el comportamiento diferido en el tiempo de soportes a compresión con grandes proporciones de carga permanente: Según el Anexo Nacional alemán NCI NA.5.9, en piezas solicitadas a compresión en las clases de servicio 2 y 3 se debe considerar la influencia de la fluencia cuando el valor de cálculo de la proporción de carga permanente y cuasipermanente supera el 70 % del valor de cálculo de la carga total. Esta consideración puede realizarse mediante una reducción de la rigidez por el factor 1/(1 + kdef).
Punto de aplicación de carga
En el diálogo de Longitudes eficaces puede definir cómo se determina el momento crítico ideal Mcr. En el Método de valores propios, el punto de aplicación de carga puede influir decisivamente en el momento crítico para pandeo lateral: Una carga que actúa en el cordón superior de una viga a flexión en dirección al centro de esfuerzos cortantes tiene un efecto desestabilizador. Si, por el contrario, la carga tira del cordón inferior, actúa de forma estabilizadora. Defina la 'Posición vertical' mediante los campos de selección.
Para barras con sección constante, el punto de aplicación de carga también influye en la definición de las longitudes equivalentes de barra según la nota al pie en [1] Tabla 6.1.
Configuraciones para el método de valores propios
La casilla 'Activar rigidez de alabeo' es relevante cuando el momento crítico ideal Mcr se determina según el método de valores propios. Con esto puede controlar si se debe considerar la resistencia al alabeo Iω para el pandeo lateral. En las ecuaciones analíticas de la norma para la determinación del momento crítico de pandeo lateral, la influencia de la rigidez de alabeo se desprecia del lado de la seguridad.
NDS
Dimensión representativa de la sección para barras comprimidas de canto variable según 3.7.2
En esta categoría puede definir según qué ecuación se debe determinar la dimensión representativa de la sección de barras comprimidas de canto variable:
- Ec. 3.7-2: para ciertas condiciones de apoyo estándar
- Ec. 3.7-3: para todas las demás condiciones de apoyo
Punto de aplicación de carga de las cargas transversales positivas
En el diálogo de Longitudes eficaces puede definir cómo se determina el momento crítico ideal Mcr. En el Método de valores propios, el punto de aplicación de carga puede influir decisivamente en el momento crítico para pandeo lateral: Una carga que actúa en el cordón superior de una viga a flexión en dirección al centro de esfuerzos cortantes tiene un efecto desestabilizador. Si, por el contrario, la carga tira del cordón inferior, actúa de forma estabilizadora. Defina la 'Posición vertical' mediante los campos de selección.
Configuraciones para el método de valores propios
La casilla 'Activar rigidez de alabeo' es relevante cuando el momento crítico ideal Mcr se determina según el método de valores propios. Con esto puede controlar si se debe considerar la resistencia al alabeo Iω en el pandeo lateral. En las ecuaciones analíticas de la norma para la determinación del momento crítico de pandeo lateral, la influencia de la rigidez de alabeo se desprecia del lado de la seguridad.

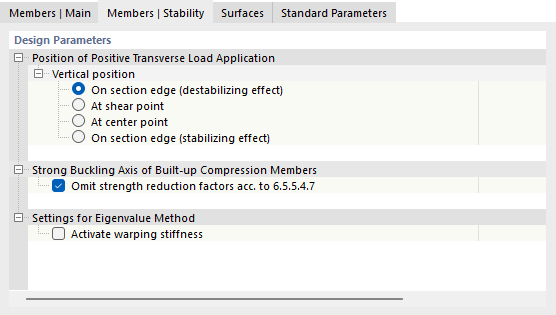

CSA O86
Punto de aplicación de carga de las cargas transversales positivas
En el diálogo de Longitudes eficaces puede definir cómo se determina el momento crítico ideal Mcr. En el Método de valores propios, el punto de aplicación de carga puede influir decisivamente en el momento crítico para pandeo lateral: Una carga que actúa en el cordón superior de una viga a flexión en dirección al centro de esfuerzos cortantes tiene un efecto desestabilizador. Si, por el contrario, la carga tira del cordón inferior, actúa de forma estabilizadora. Defina la 'Posición vertical' mediante los campos de selección.
Eje fuerte de pandeo de barras comprimidas compuestas
Con la casilla 'No considerar los coeficientes de reducción de resistencia según 6.5.5.4.7' puede controlar si se pueden omitir los coeficientes de reducción de resistencia indicados en las secciones 6.5.5.4.2 a 6.5.5.4.5 para pandeo en el eje fuerte de las láminas.
Configuraciones para el método de valores propios
La casilla 'Activar rigidez de alabeo' es relevante cuando el momento crítico ideal Mcr se determina según el método de valores propios. Con esto puede controlar si se debe considerar la resistencia al alabeo Iω para el pandeo lateral. En las ecuaciones analíticas de la norma para la determinación del momento crítico de pandeo lateral, la influencia de la rigidez de alabeo se desprecia del lado de la seguridad.
