O separador Barras | Estabilidade está disponível se a caixa de seleção 'Realizar verificação de estabilidade' estiver ativada no separador Barras | Base. Aqui pode efetuar outras definições para as verificações de estabilidade.
Os 'Parâmetros de cálculo' estão divididos em várias categorias, que diferem consoante a norma de dimensionamento. Nas secções seguintes, são descritos os parâmetros destas normas:

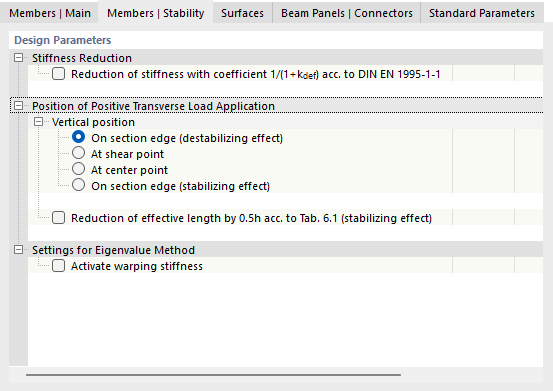

EN 1995
Redução da rigidez
Esta categoria é relevante para o comportamento dependente do tempo de pilares comprimidos com grandes proporções de cargas permanentes: De acordo com o Anexo Nacional Alemão NCI NA.5.9, a influência da fluência deve ser considerada em componentes comprimidos nas classes de serviço 2 e 3 se o valor de cálculo da parcela de carga permanente e quase permanente exceder 70% do valor de cálculo da carga total. Esta consideração pode ser feita reduzindo a rigidez pelo fator 1/(1 + kdef).
Ponto de aplicação da carga
Na caixa de diálogo de Comprimentos efetivos, pode definir como é determinado o momento crítico elástico ideal Mcr. No Método dos valores próprios, o ponto de aplicação da carga pode influenciar significativamente o momento crítico de encurvadura por flexão-torção: Uma carga atuando no banzo superior de uma viga de flexão na direção do centro de corte tem um efeito desestabilizador. Se, por outro lado, a carga atuar no banzo inferior, tem um efeito estabilizador. Defina a 'Posição vertical' utilizando os campos de seleção.
Para barras com secção transversal constante, o ponto de aplicação da carga também influencia a definição dos comprimentos equivalentes da barra de acordo com a nota de rodapé na [1] Tabela 6.1.
Definições para o método dos valores próprios
A caixa de seleção 'Ativar rigidez de empenamento' é relevante quando o momento crítico elástico ideal Mcr é determinado de acordo com o método dos valores próprios. Assim, pode controlar se a resistência ao empenamento Iω deve ser considerada para a encurvadura por flexão-torção. Nas equações analíticas da norma para a determinação do momento crítico de encurvadura por flexão-torção, a influência da rigidez de empenamento é desprezada do lado da segurança.
NDS
Dimensão representativa da secção transversal para barras de compressão de altura variável de acordo com 3.7.2
Nesta categoria, pode definir qual a equação a utilizar para determinar a dimensão representativa da secção transversal de barras de compressão de altura variável:
- Eq. 3.7-2: para certas condições de apoio padrão
- Eq. 3.7-3: para todas as outras condições de apoio
Ponto de aplicação da carga das cargas transversais positivas
Na caixa de diálogo de Comprimentos efetivos, pode definir como é determinado o momento crítico elástico ideal Mcr. No Método dos valores próprios, o ponto de aplicação da carga pode influenciar significativamente o momento crítico de encurvadura por flexão-torção: Uma carga atuando no banzo superior de uma viga de flexão na direção do centro de corte tem um efeito desestabilizador. Se, por outro lado, a carga atuar no banzo inferior, tem um efeito estabilizador. Defina a 'Posição vertical' utilizando os campos de seleção.
Definições para o método dos valores próprios
A caixa de seleção 'Ativar rigidez de empenamento' é relevante quando o momento crítico elástico ideal Mcr é determinado de acordo com o método dos valores próprios. Pode assim controlar se a resistência ao empenamento Iω deve ser considerada na encurvadura por flexão-torção. Nas equações analíticas da norma para a determinação do momento crítico de encurvadura por flexão-torção, a influência da rigidez de empenamento é desprezada do lado da segurança.

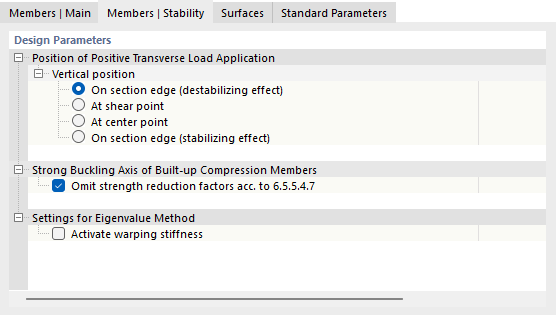

CSA O86
Ponto de aplicação da carga das cargas transversais positivas
Na caixa de diálogo de Comprimentos efetivos, pode definir como é determinado o momento crítico elástico ideal Mcr. No Método dos valores próprios, o ponto de aplicação da carga pode influenciar significativamente o momento crítico de encurvadura por flexão-torção: Uma carga atuando no banzo superior de uma viga de flexão na direção do centro de corte tem um efeito desestabilizador. Se, por outro lado, a carga atuar no banzo inferior, tem um efeito estabilizador. Defina a 'Posição vertical' utilizando os campos de seleção.
Eixo forte de encurvadura de barras de compressão compostas
Com a caixa de seleção 'Não considerar os coeficientes de redução de resistência de acordo com 6.5.5.4.7' pode controlar se os coeficientes de redução de resistência especificados nas secções 6.5.5.4.2 a 6.5.5.4.5 para a encurvadura no eixo forte das lamelas podem ser omitidos.
Definições para o método dos valores próprios
A caixa de seleção 'Ativar rigidez de empenamento' é relevante quando o momento crítico elástico ideal Mcr é determinado de acordo com o método dos valores próprios. Assim, pode controlar se a resistência ao empenamento Iω deve ser considerada para a encurvadura por flexão-torção. Nas equações analíticas da norma para a determinação do momento crítico de encurvadura por flexão-torção, a influência da rigidez de empenamento é desprezada do lado da segurança.
