Zakładka Pręty | Stateczność jest dostępna, gdy w zakładce Pręty | Podstawowe zaznaczono pole wyboru 'Przeprowadź analizę stateczności'. Tutaj można dokonać dalszych ustawień dla analizy stateczności.
'Parametr obliczeniowy' są podzielone na kilka kategorii, które różnią się w zależności od Norma projektowa. W poniższych sekcjach opisano parametry tych norm:
EN 1995
Redukcja sztywności
Kategoria ta ma znaczenie dla zależnego od czasu zachowania Pręt ściskany z dużymi udziałami obciążeń stałych: Zgodnie z niemieckim załącznikiem krajowym NCI NA.5.9, w przypadku elementów ściskanych w klasach użytkowania 2 i 3 należy uwzględnić Efekt pełzania, jeżeli wartość obliczeniowa udziału obciążenia stałego i quasi-stałego przekracza 70 % wartości obliczeniowej obciążenia całkowitego. Uwzględnienie to może nastąpić poprzez redukcję Sztywność o współczynnik 1/(1 + kdef).
Punkt przyłożenia obciążenia
W oknie dialogowym Długość efektywna można określić, w jaki sposób wyznaczany jest idealny sprężysty moment krytyczny Mcr. W przypadku Metody wartości własnych Punkt przyłożenia obciążenia może mieć decydujący wpływ na moment krytyczny przy Zwichrzenie: Obciążenie działające na pas górny belki zginanej w kierunku środka ścinania ma efekt destabilizujący. Jeśli natomiast obciążenie działa na pas dolny, ma ono efekt stabilizujący. Za pomocą pól wyboru należy określić 'Położenie pionowe'.
W przypadku prętów o stałym Przekrój Punkt przyłożenia obciążenia wpływa również na definicję długości zastępczych zgodnie z przypisem w [1] Tabela 6.1.
Ustawienia dla Metody wartości własnych
Pole wyboru 'Aktywuj sztywność giętno-skrętną (deplanacyjną)' ma znaczenie, gdy idealny sprężysty moment krytyczny Mcr jest wyznaczany Metodą wartości własnych. Pozwala to kontrolować, czy wycinkowy moment bezwładności Iω ma być uwzględniany przy Zwichrzenie. W analitycznych równaniach normy do określania krytycznego momentu przy zwichrzeniu wpływ sztywności giętno-skrętnej jest pomijany po bezpiecznej stronie.

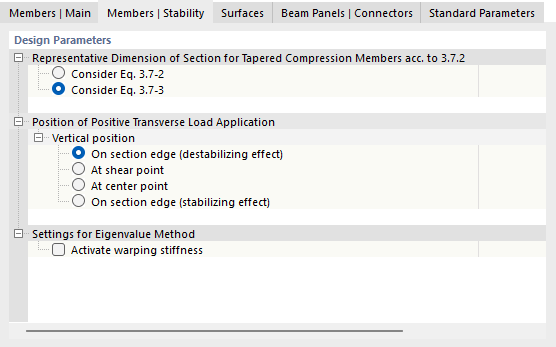

NDS
Reprezentatywny wymiar przekroju dla prętów ściskanych o zmiennej wysokości zgodnie z 3.7.2
W tej kategorii można określić, według którego równania ma być wyznaczany reprezentatywny wymiar Przekrój prętów ściskanych o zmiennej wysokości:
- Równ. 3.7-2: dla określonych standardowych warunków podparcia
- Równ. 3.7-3: dla wszystkich pozostałych warunków podparcia
Punkt przyłożenia obciążenia dodatnich Obciążenie poprzeczne
W oknie dialogowym Długość efektywna można określić, w jaki sposób wyznaczany jest idealny sprężysty moment krytyczny Mcr. W przypadku Metody wartości własnych Punkt przyłożenia obciążenia może mieć decydujący wpływ na moment krytyczny przy Zwichrzenie: Obciążenie działające na pas górny belki zginanej w kierunku środka ścinania ma efekt destabilizujący. Jeśli natomiast obciążenie działa na pas dolny, ma ono efekt stabilizujący. Za pomocą pól wyboru należy określić 'Położenie pionowe'.
Ustawienia dla Metody wartości własnych
Pole wyboru 'Aktywuj sztywność giętno-skrętną (deplanacyjną)' ma znaczenie, gdy idealny sprężysty moment krytyczny Mcr jest wyznaczany Metodą wartości własnych. Pozwala to kontrolować, czy wycinkowy moment bezwładności Iω ma być uwzględniany przy Zwichrzenie. W analitycznych równaniach normy do określania krytycznego momentu przy zwichrzeniu wpływ sztywności giętno-skrętnej jest pomijany po bezpiecznej stronie.
CSA O86
Punkt przyłożenia obciążenia dodatnich Obciążenie poprzeczne
W oknie dialogowym Długość efektywna można określić, w jaki sposób wyznaczany jest idealny sprężysty moment krytyczny Mcr. W przypadku Metody wartości własnych Punkt przyłożenia obciążenia może mieć decydujący wpływ na moment krytyczny przy Zwichrzenie: Obciążenie działające na pas górny belki zginanej w kierunku środka ścinania ma efekt destabilizujący. Jeśli natomiast obciążenie działa na pas dolny, ma ono efekt stabilizujący. Za pomocą pól wyboru należy określić 'Położenie pionowe'.
Silna oś Wyboczenie złożonych Pręt ściskany
Za pomocą pola wyboru 'Nie uwzględniaj współczynników redukcji wytrzymałości zgodnie z 6.5.5.4.7' można kontrolować, czy współczynniki redukcji wytrzymałości podane w punktach 6.5.5.4.2 do 6.5.5.4.5 dla Wyboczenie w silnej osi Lamela mogą zostać pominięte.
Ustawienia dla Metody wartości własnych
Pole wyboru 'Aktywuj sztywność giętno-skrętną (deplanacyjną)' ma znaczenie, gdy idealny sprężysty moment krytyczny Mcr jest wyznaczany Metodą wartości własnych. Pozwala to kontrolować, czy wycinkowy moment bezwładności Iω ma być uwzględniany przy Zwichrzenie. W analitycznych równaniach normy do określania krytycznego momentu przy zwichrzeniu wpływ sztywności giętno-skrętnej jest pomijany po bezpiecznej stronie.
