Zohlednění pružného prokluzu ve spoji dřevěné konstrukce

  • Databáze znalostí

Tipy & triky

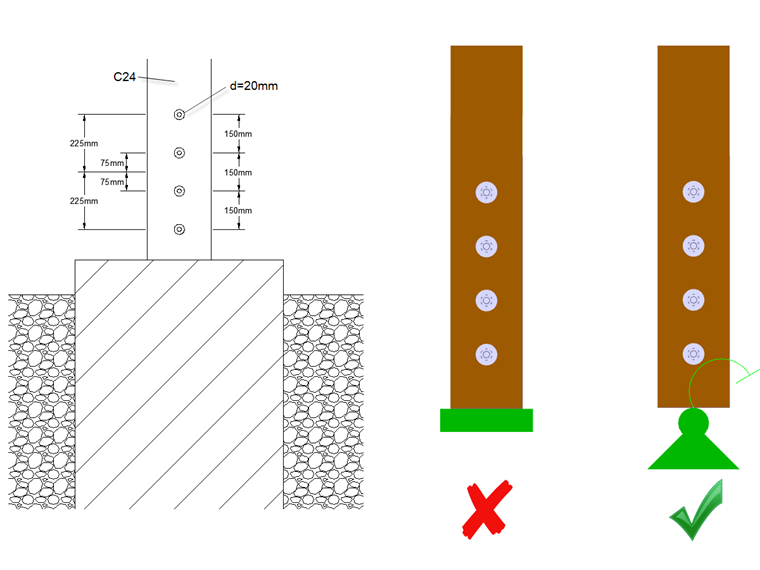

Pokud máme takový dřevěný spoj, jako je na obr. 01, lze uvažovat rotační tuhost spoje. Tu lze určit pomocí modulu prokluzu spojovacího prostředku a polárního momentu setrvačnosti spoje. Přitom se zanedbává plocha spojovacích prostředků.

Polární moment setrvačnosti

Polární moment setrvačnosti u spoje znázorněného na obr. 01 činí:

Polární moment setrvačnosti

Ip = xi2i=1n + yi2i=1n

IP Polární moment setrvačnosti bez složky ploch spojovacích prostředků
xi Vzdálenost od těžiště skupiny spojovacích prostředků k upevňovacímu prvku ve směru x
yi Vzdálenost od těžiště skupiny spojovacích prostředků po spojovací prostředky ve směru y

Ip = 752 + 752 + 2252 +2252 = 112 500 mm2

Stanovení modulu prokluzu pro mezní stav použitelnosti

Modul prokluzu pro mezní stav použitelnosti lze vypočítat podle [1], tabulky 7.1. U kolíků o průměru 20 mm z jehličnatého dřeva C24 vychází modul prokluzu pro jeden střih následovně:

Modul posunu na smykovou rovinu

Kser = ρm1,5 · d23

Kser Modul posunu na smykovou rovinu
ρm Průměrná hodnota objemové hmotnosti v kg/m³
d Průměr spojovacího prvku

Kser = 4201,5 ⋅ 20/23 = 7 485 N/mm = 7 485 kN/m

U vnitřní ocelové desky tak máme dvě střižné plochy. Kromě toho by se měl pro spoje ocel-dřevo podle [1], kapitoly 7.1(3) vynásobit modul prokluzu součinitelem 2,0. Modul prokluzu u kolíkového spoje tak lze stanovit následovně:

Kser= 2 ⋅ 2 ⋅ 7 485 kN/m = 29 940 kN/m

Stanovení modulu prokluzu pro mezní stav únosnosti

Modul prokluzu spoje v mezním stavu únosnosti Ku se má podle [1] zpravidla uvažovat následovně:

Počáteční modul pružnosti

Ku = 23 · Kser

Ku Počáteční modul pružnosti
Kser Modul posunutí spojovacího prvku

Ku = 2/3 ⋅ 29 940 kN/m = 19 960 kN/m

Podle [2][3] se má zohlednit návrhová hodnota modulu prokluzu spoje.

Návrhová hodnota modulu posunu

Kd =KuγM

Kd Návrhová hodnota modulu posunu
Ku Počáteční modul pružnosti
γM Dílčí součinitel spolehlivosti pro přípoje podle [1], tabulky 2.3

Kd = 19 960 kN/m / 1,3 = 15 354 kN/m

Stanovení rotační tuhosti

Vzhledem k tomu, že pro posouzení v mezním stavu únosnosti je třeba použít návrhovou hodnotu modulu prokluzu, zatímco v mezním stavu použitelnosti lze uvažovat střední hodnotu, dostaneme dvě hodnoty rotační tuhosti.

Torzní tuhost pro mezní stav použitelnosti

Cφ,SLS = Kser · Ip

Cφ, SLS Torzní tuhost pro mezní stav použitelnosti
Kser Modul posunutí spojovacího prvku
Ip Polární moment setrvačnosti bez složky ploch spojovacích prostředků

Cφ,MSP = 29 940 N/mm ⋅ 112 500 mm2 = 3 368 kNm/rad

Torzní tuhost pro mezní stav únosnosti

Cφ,ULS = Kd · Ip

Cφ, MSÚ Torzní tuhost pro mezní stav únosnosti
Kd Návrhová hodnota modulu posunu
IP Polární moment setrvačnosti bez složky ploch spojovacích prostředků

Cφ,MSÚ= 15 354 N/mm ⋅ 112 500 mm2= 1 727 kNm/rad

Abychom zohlednili obě hodnoty, lze v parametrech výpočtu kombinací zatížení aktivovat záložku „Upravit tuhosti“. Lze tak jako v našem příkladu vynásobit rotační tuhost u všech kombinací MSÚ součinitelem Cφ,MSP / Cφ,MSÚ. Hodnota Cφ,SLS se zadává v podporových podmínkách nebo v zadání kloubu. U všech kombinací MSÚ se tak bude počítat s rotační tuhostí 1 727 kNm/rad, zatímco u všech kombinací MSP s rotační tuhostí 3 368 kNm/rad. Postup ukazujeme ve videu.

V tomto příkladu se pružné pootočení základu považuje za nekonečně velké a nezohledňuje se.

Výpočet rotační tuhosti v přídavném modulu RF-/JOINTS Timber -Steel to Timber

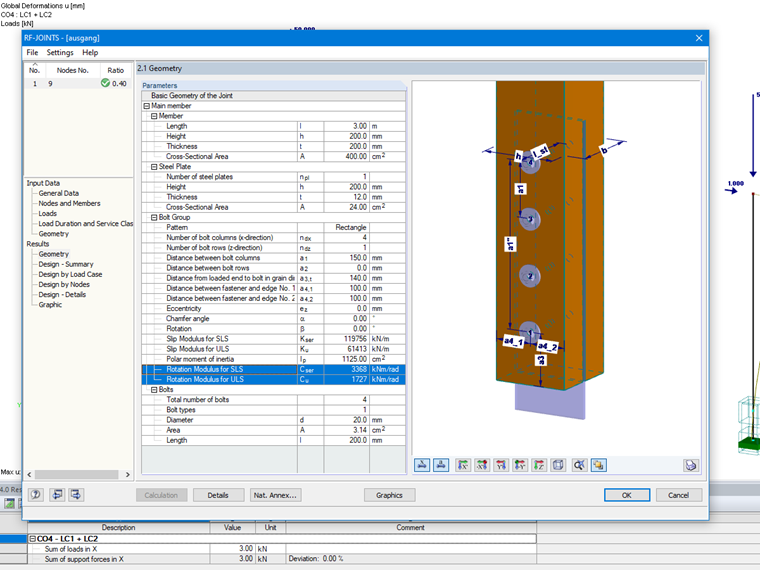

Při výpočtu spoje pomocí přídavného modulu RF-/JOINTS Timber - Steel to Timber se vám také zobrazí výsledné rotační tuhosti (viz obr. 02). Do programu RSTAB je pak třeba je ručně přenést do zadání podporových podmínek nebo kloubu. V programu RFEM máme možnost automatického přenosu. Přitom se v programu RFEM automaticky vytvoří přípoje a převezme se příslušná tuhost. Postup ukazujeme ve videu.

Autor

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Vývoj produktů a péče o zákazníky

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.

Klíčová slova

Poddajnost Rotační tuhost Modul prokluzu

Literatura

[1]   Eurokód 5: Navrhování dřevěných konstrukcí – Část 1-1: Obecná pravidla – Společná pravidla a pravidla pro pozemní stavby; ČSN EN 1995-1-1:2006-12
[2]   National Annex - Eurocode 5: Design of timber structures - Part 1-1: General - Common rules and rules for buildings; DIN EN 1995-1-1/NA:2013-08
[3]   Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1‑1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau - Nationale Festlegungen zur Umsetzung der OENORM EN 1995‑1‑1, nationale Erläuterungen und nationale Ergänzungen; ÖNORM B 1995‑1‑1:2015‑06‑15
