Berücksichtigung der elastischen Nachgiebigkeit einer Holzbauverbindung

  • Knowledge Base

Tipps & Tricks

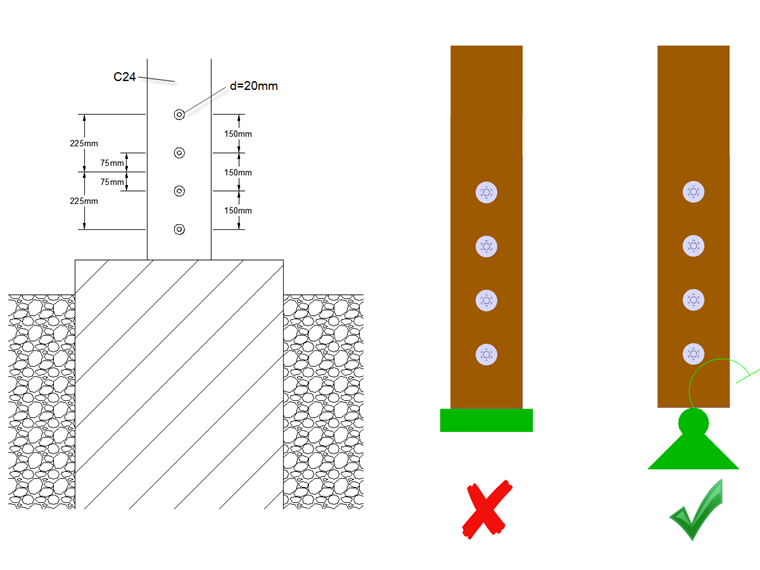

Wird eine Holzverbindung wie in Bild 01 dargestellt ausgeführt, kann die aus der Verbindung resultierende Drehfedersteifigkeit berücksichtigt werden. Diese kann mit Hilfe des Verschiebungsmoduls des Verbindungsmittels und des polaren Trägheitsmomentes des Anschlusses unter Vernachlässigung der Fläche der Verbindungsmittel bestimmt werden.

Polares Trägheitsmoment

Das polare Trägheitsmoment resultiert für den in Bild 01 dargestellten Anschluss zu:

Polares Trägheitsmoment

Ip = xi2i=1n + yi2i=1n

Ip Polares Trägheitsmoment ohne Anteil der Verbindungsmittelflächen
xi Abstand vom Schwerpunkt der Verbindungsmittelgruppe zum Verbindungsmittel in x-Richtung
yi Abstand vom Schwerpunkt der Verbindungsmittelgruppe zum Verbindungsmittel in y-Richtung

Ip = 752 + 752 + 2252 +2252 = 112.500 mm2

Ermittlung des Verschiebungsmoduls für den Grenzzustand der Gebrauchstauglichkeit

Der Verschiebungsmodul für den Grenzzustand der Gebrauchstauglichkeit kann gemäß [1] Tabelle 7.1 berechnet werden. Für Passbolzen mit einem Durchmesser von 20 mm in Nadelholz C24 ergibt sich dieser pro Scherfuge zu:

Verschiebungsmodul pro Scherfuge

Kser = ρm1,5 · d23

Kser Verschiebungsmodul pro Scherfuge
ρm Mittelwert der Rohdichte in kg/m³
d Durchmesser des Verbindungsmittel

Kser = 4201,5 ⋅ 20/23 = 7.485 N/mm = 7.485 kN/m

Für ein innenliegendes Stahlblech ergeben sich somit zwei Scherfugen. Außerdem sollte bei Stahlblech-Holz-Verbindungen gemäß [1] Kapitel 7.1(3) der Verschiebungsmodul mit dem Faktor 2,0 multipliziert werden. Der Verschiebungsmodul für den Passbolzen kann somit wie folgt ermittelt werden:

Kser= 2 ⋅ 2 ⋅ 7.485 kN/m = 29.940 kN/m

Ermittlung des Verschiebungsmoduls für den Grenzzustand der Tragfähigkeit

Der Verschiebungsmodul einer Verbindung im Grenzzustand der Tragfähigkeit, Kist laut [1], in der Regel anzunehmen mit:

Anfangsverschiebungsmodul

Ku = 23 · Kser

Ku Anfangsverschiebungsmodul
Kser Verschiebungsmodul eines Verbindungsmittels

Ku = 2/3 ⋅ 29.940 kN/m = 19.960 kN/m

In [2] und [3] wird gefordert, den Bemessungswert des Verschiebungsmoduls einer Verbindung zu berücksichtigen.

Bemessungswert des Verschiebungsmoduls

Kd =KuγM

Kd Bemessungswert des Verschiebungsmoduls
Ku Anfangsverschiebungsmodul
γM Teilsicherheitsbeiwert für Verbindungen gemäß [1] Tabelle 2.3

Kd = 19.960 kN/m / 1,3 = 15.354 kN/m

Ermittlung des Drehfedersteifigkeit

Da für den Nachweis im Grenzzustand der Tragfähigkeit mit dem Bemessungswert des Verschiebungsmoduls gerechnet werden muss und im Grenzzustand der Gebrauchstauglichkeit der Mittelwert angenommen werden darf, ergeben sich somit zwei Drehfedersteifigkeiten.

Drehfedersteifigkeit für den Grenzzustand der Gebrauchstauglichkeit

Cφ,SLS = Kser · Ip

Cφ,SLS Drehfedersteifigkeit für den Grenzzustand der Gebrauchstauglichkeit
Kser Verschiebungsmodul eines Verbindungsmittels
Ip Polares Trägheitsmoment ohne Anteil der Verbindungsmittelflächen

Cφ,SLS = 29.940 N/mm ⋅ 112.500 mm2 = 3.368 kNm/rad

Drehfedersteifigkeit für den Grenzzustand der Tragfähigkeit

Cφ,ULS = Kd · Ip

Cφ,ULS Drehfedersteifigkeit für den Grenzzustand der Tragfähigkeit
Kd Bemessungswert des Verschiebungsmoduls
Ip Polares Trägheitsmoment ohne Anteil der Verbindungsmittelflächen

Cφ,ULS= 15.354 N/mm ⋅ 112.500 mm2= 1.727 kNm/rad

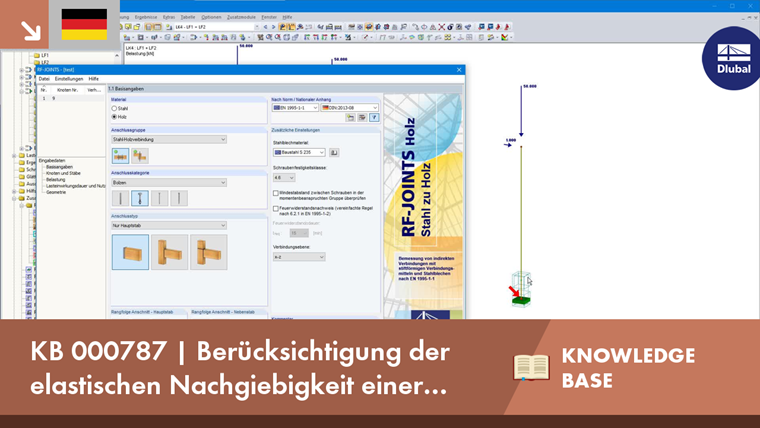

Um beide in einer Berechnung zu berücksichtigen, kann in den Berechnungsparametern der Lastkombinationen der Reiter "Steifigkeiten modifizieren" aktiviert werden. Damit kann wie in diesem Beispiel die Drehfedersteifigkeit für alle GZT-Kombinationen mit dem Faktor Cφ,SLS / Cφ,ULS multipliziert werden. In den Auflager- bzw. Gelenkbedingungen wird der Wert von Cφ,SLS eingetragen. Somit wird bei allen GZT-Kombinationen mit einer Drehfedersteifigkeit von 1.727 kNm/rad gerechnet und bei allen GZG-Kombinationen mit 3.368 kNm/rad. Die Vorgehensweise wird im Video gezeigt.

Die elastische Fundamentverdrehung wird in diesem Beispiel als unendlich groß angesehen und wird nicht berücksichtigt.

Ermittlung des Drehfedersteifigkeit durch das Zusatzmodul RF-/JOINTS Holz - Stahl zu Holz

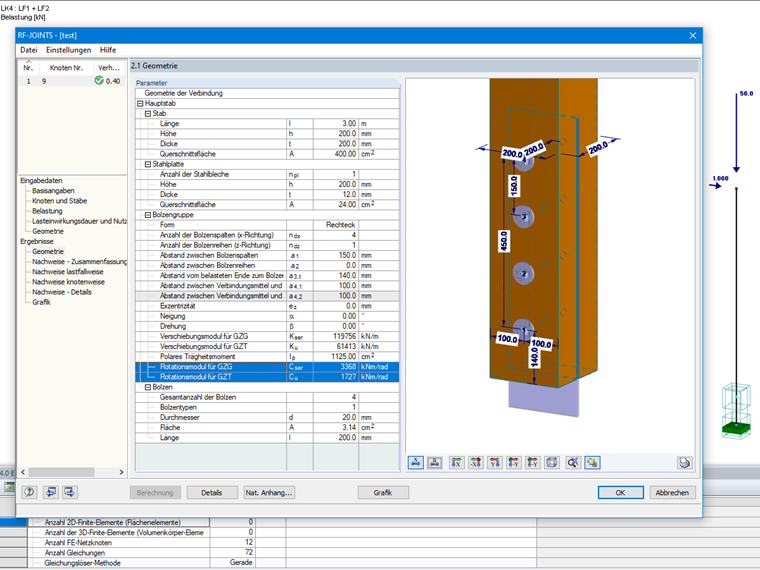

Bei der Berechnung des Anschlusses mit RF-/JOINTS Holz - Stahl zu Holz werden Ihnen die Ergebnisse der Drehfedersteifigkeiten ebenso ausgegeben (siehe Bild 02). In RSTAB müssen diese dann händisch in die Auflager- bzw. Gelenkbedingungen übertragen werden. In RFEM kann dies optional automatisch erfolgen. Dabei werden die Anschlüsse in RFEM automatisch erzeugt und die Steifigkeit entsprechend übernommen. Die Vorgehensweise wird im Video gezeigt.

Autor

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Product Engineering & Customer Support

Herr Rehm engagiert sich in der Entwicklung im Bereich Holzbau und im Kundensupport.

Schlüsselwörter

Nachgiebigkeit Drehfedersteifigkeit Verschiebungsmodul

Literatur

[1]   Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau; DIN EN 1995-1-1:2010-12
[2]   Nationaler Anhang - Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau; DIN EN 1995-1-1/NA:2013-08
[3]   Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau - Nationale Festlegungen zur Umsetzung der OENORM EN 1995-1-1, nationale Erläuterungen und nationale Ergänzungen; ÖNORM B 1995-1-1:2015-06-15
