Posouzení na protlačení podle Eurokódu 2 v programu RFEM 6

Modelování konstrukce

V programu RFEM 6 lze na protlačení posuzovat 2D desky i 3D konstrukce. V addonu Posouzení betonových konstrukcí je možné vybrat relevantní uzly pro posouzení na protlačení. Lze tak velmi snadno rozčlenit posouzení například podle rovin.

RFEM 6 automaticky rozpozná na základě vstupních údajů, které o konstrukci zadáme v programu RFEM, typ uzlu protlačení (jednotlivý sloup, roh nebo konec stěny) a také polohu bodu protlačení (vnitřní, okrajový nebo rohový sloup).

Základní kontrolovaný obvod

Posouzení na protlačení se provádí v takzvaném základním kontrolovaném obvodu. Podle Eurokódu 2 [1], čl. 6.4.2 lze základní kontrolovaný obvod u desek obvykle uvažovat ve vzdálenosti 2 d (d = účinná výška desky) od zatěžované plochy. Geometrie základního kontrolovaného obvodu se stanoví na základě rozměrů sloupu a také otvorů v desce do vzdálenosti 6 d od zatěžované plochy. RFEM 6 automaticky rozpozná otvory vytvořené v modelu během posouzení metodou konečných prvků (MKP).

Dále lze také v přídavném modulu RF-PUNCH Pro zadat menší otvory (které lze například při statickém výpočtu desky MKP zanedbat), které se pak zohlední při stanovení geometrie základního kontrolovaného obvodu. Geometrie kontrolovaného obvodu se zobrazí ve vstupních dialozích tohoto modulu již před spuštěním výpočtu.

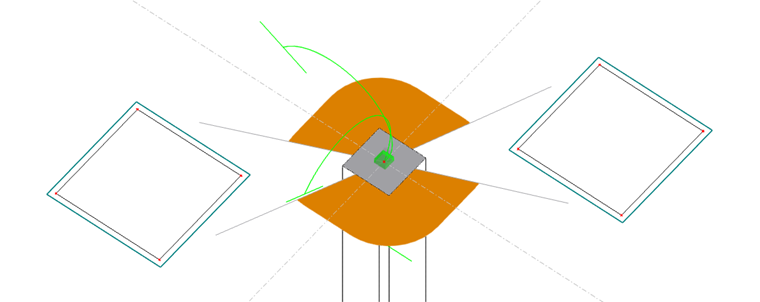

Kritický průběhový obvod kolem sloupu s ohledem na dva otvory

Při posouzení desek nebo základů se základní kontrolovaný obvod zpravidla uvažuje ve vzdálenosti do 2 d od okraje sloupu. Podle 6.4.4 (2) [1] se má základní kontrolovaný obvod stanovit iteračním výpočtem. Německá národní příloha [2] připouští v NCI ke 6.4.4 (2) u desek a štíhlých základů, pro které platí λ = a_λ / d > 2 (kde a_λ = přesah základu), zjednodušený výpočet. Základní kontrolovaný obvod lze přitom uvažovat ve vzdálenosti 1 d. V programu RFEM 6 se obecně u desek a základů používá ke stanovení základního kontrolovaného obvodu iterační výpočet.

Posouvající síla v_Ed

Návrhová posouvající síla vztažená k základnímu kontrolovanému obvodu se vypočítá pomocí rovnice 6.38 z Eurokódu 2 [1]:

Abychom zohlednili nerovnoměrné zatížení, zvýší se zatížení pro protlačení V_Ed součinitelem β. V případě neposuvných systémů, u nichž se rozpětí sousedních polí neliší více než o 25 %, lze podle EN 1992-1-1, obr. 6.21N [1] použít následující hodnoty součinitelů β:
β = 1,15 pro vnitřní sloupy
β = 1,40 pro okrajové sloupy
β = 1,50 pro rohové sloupy
Německá příloha [2] doplnila obrázek 6.21N o hodnotu součinitele β pro rohy stěn a β = 1,35 pro konce stěn a také upravila doporučenou hodnotu pro vnitřní sloupy na β = 1,10.

Obecně platnou metodu, kterou se stanoví součinitel zvyšující zatížení β, popisuje Eurokód 2 [1] v článku 6.4.3 (3). Při výpočtu součinitele β se přitom uvažuje plně plastické rozdělení smykového napětí v základním kontrolovaném obvodu. Podle EN 1992-1-1 [1], rovnice (6.39) dostaneme:

Plně plastické rozdělení smykového napětí

Zatímco EN 1992-1-1 [1] předkládá pro výpočet β rovnici (6.39), která platí pouze v případě jednoosé výstřednosti zatížení, obsahuje německá příloha [2] následovně rozšířenou rovnici (NA.6.39.1) zohledňující dvouosou výstřednost zatížení:

Další možností je nechat stanovit programem RFEM 6 v modelu pro výpočet MKP základní kontrolovaný obvod a vypočítat v něm působící posouvající sílu V_Ed. Nabízí se nám přitom následující dvě volby:

• Posouvající síly působící v základním kontrolovaném obvodu budou integrovány, respektive vyhlazeny po celém kontrolovaném obvodu. Získáme tak návrhovou posouvající sílu V_Ed, kterou je následně třeba vynásobit součinitelem zvyšujícím zatížení β (srov. rovnici 6.38 [1]). Pokud jsme součinitel β stanovili na modelu s plně plastickým rozdělením smykového napětí, pak se oba ohybové momenty M_Ed,x a M_Ed,y určí rovněž z integrovaných deskových vnitřních sil ve vytvořeném kontrolovaném obvodu v desce.

• Pro posouzení na protlačení se použije maximální hodnota posouvajících sil působících v kontrolovaném obvodu. Tento postup zohledňuje vliv nerovnoměrného rozdělení zatížení. Posouvající síla se pak již součinitelem β nezvyšuje.

Použití maximální hodnoty posouvající síly v základním kontrolovaného obvodu sice představuje nejpřesnější metodu stanovení návrhového zatížení pro protlačení, je ovšem také nejchoulostivější metodou, pokud jde o účinky singularity. Jestliže hodnoty posouvajících sil přebíráme přímo z výpočtu MKP, je třeba obzvlášť dát pozor na to, aby síť konečných prvků v oblasti kontrolované na protlačení byla dostatečně jemná. Pomocí funkce pro zahuštění sítě konečných prvků doporučujeme vytvořit alespoň dva až tři prvky mezi uzlem protlačení a základním kontrolovaným obvodem.

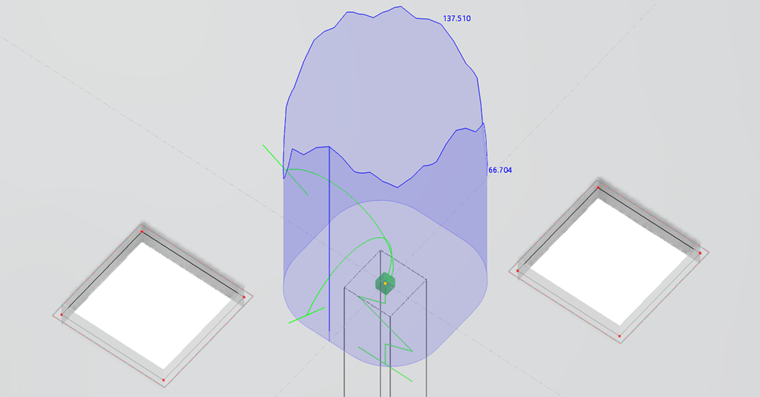

Průběh smykového napětí v řezu

U základů a desek lze posouvající sílu V_Ed redukovat o tlak zeminy v základním kontrolovaném obvodu stanoveném iteračním výpočtem, srov. 6.4.2 (2) [1]. Pokud se v souladu s německou přílohou [2] stanoví u štíhlých základů základní kontrolovaný obvod zjednodušeně ve vzdálenosti 1 d, pak se smí uvažovat pouze 50 % tlaku zeminy. Oba postupy jsou k dispozici v programu RFEM 6.

Postup při posouzení

Při posouzení na protlačení se nejdříve ověří, zda lze posouzení splnit bez výztuže proti protlačení.

Únosnost ve smyku při protlačení bez smykové výztuže

Únosnost ve smyku při protlačení bez smykové výztuže v_Rd,c se podle 6.4.4 (1), EN 1992-1-1 [1] stanoví následovně:
v_RD,c = C_RD,c ∙ k ∙ (100 ∙ ρ_l ∙ f_ck)1/3 + k₁ ∙ σ_cp ≥ (v_min + k₁ ∙ σ_cp)
kde
C_Rd,c = 0,18 / γ_c v případě lokálně podepřených desek
C_Rd,c = 0,15 / γ_c v případě desek/základů
k = 1 + √(200 / d)
ρ_,x/y = A_sl,x/y / (b_w ⋅ d_x/y)
ρ_l = √(ρ_l,x ⋅ ρ_l,y) ≤ 0,02
A_sl = plocha tahové výztuže
k₁ = 0,1
σ_cp = normálové napětí v základním kontrolovaném obvodu
v_min = 0,035 ⋅ k^3/2 ⋅ f_ck^1/2

Německá příloha [2] upravuje výše uvedené parametry následovně:
C_Rd,c = 0,18 / γ_c v případě lokálně podepřených desek
C_Rd,c = 0,18 / γ_c ⋅ (0,1 ⋅ u₀ / d + 0,6) u vnitřních sloupů lokálně podepřených desek, u nichž u₀ / d < 4
C_Rd,c = 0,15 / γ_c v případě desek/základů
ρ_l = √(ρ_l,x ∙ ρ_l,y) ≤ min [0,02 ; 0,5f_cd/f_yd]
v_min = (0,00525 / γ_c) ⋅ k^3/2 ⋅ f_ck^1/2 for d ≤ 600 mm
v_min= (0,00375 / γ_c) ⋅ k^3/2 ⋅ f_ck^1/2 for d > 800 mm

Posouzení na protlačení je bez přídavné smykové výztuže splněno, pokud v_Ed ≤ v_Rd,c. Vzhledem ke konstrukčně obtížnému provedení smykové výztuže se zpravidla pokoušíme obejít bez smykové výztuže proti protlačení a vystačit s maximálně přípustným stupněm podélného vyztužení ρl. V programu RFEM 6 se vypočítá požadovaný stupeň podélného vyztužení, který umožňuje vynechat smykovou výztuž proti protlačení. Návrhové podélné vyztužení pro výpočet V_Rd,c můžeme ovšem zadat také ručně.

Maximální únosnost ve smyku při protlačení v_Rd,max

Pokud nelze provést posouzení bez smykové výztuže, pak je třeba v dalším kroku prokázat maximální únosnost ve smyku při protlačení v_Rd,max.

Podle 6.4.5 (3) EN 1992-1-1 [1] se maximální únosnost ve smyku při protlačení ověřuje na obvodu sloupu. Uvažovaná délka u₀ obvodu sloupu je afinní k základnímu kontrolovanému obvodu a stanoví se přímo na zatěžované ploše. Maximální únosnost ve smyku při protlačení v_Rd,max na obvodu sloupu se podle 6.4.5.(3), EN 1992-1-1 [1] vypočítá takto:

v_Rd,max = 0,4 · ν ·f_cd
kde ν = 0,6 · (1 - f_ck / 250) (f_ck v [N/mm²])

Působící návrhovou posouvající sílu na obvodu sloupu určíme z následujícího vztahu:
v_Ed,u0 = β · V_Ed / (u₀ · d)

Posouzení je splněno, pokud platí v_Ed,u0 ≤ v_Rd,max.

Podle německé národní přílohy [2] se maximální únosnost ve smyku při protlačení neprokazuje na obvodu sloupu, nýbrž v základním kontrolovaném obvodu u₁ pomocí rovnice NA6.53.1:
v_Ed,u1 ≤ v_Rd,max = 1,4 · v_Rd,c,u1

Únosnost ve smyku při protlačení se smykovou výztuží

Pokud byl průkaz v_Rd,max proveden úspěšně, pak se v dalším kroku vypočítá požadovaná smyková výztuž. Požadovanou smykovou výztuž stanovíme pomocí upravené rovnice 6.52 z EN 1992‑1‑1 [1]. Požadovaná výztuž A_sw na jednom obvodu se tak stanoví z výrazu:

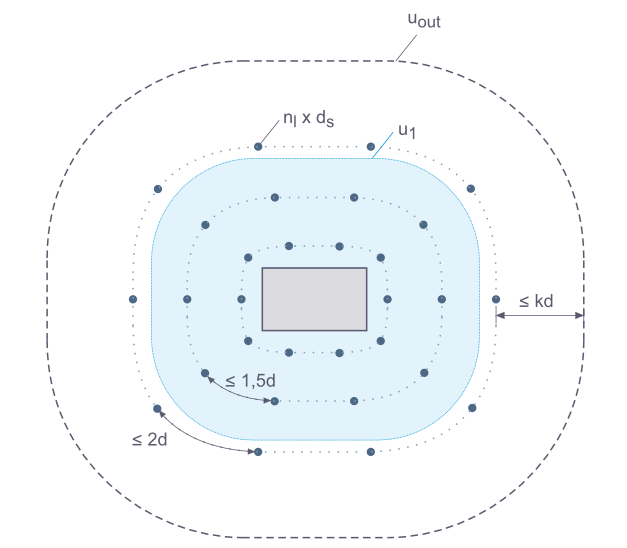

Umístění průrazové výztuže v kritickém kruhovém řezu

Přitom je třeba dbát na to, aby v_Rd,cs nemohlo být větší než k_max · v_Rd,c :

Podle DIN EN 1992-1-1/NA [2] se množství výztuže na prvním obvodu zvyšuje součinitelem κ_sw,1 = 2,5 a na druhém obvodu součinitelem κ_sw,2 = 1,4.

Smyková výztuž je uspořádána do vzdálenosti 1,5 d od vnějšího obvodu. Požadovaná délka u_out,ef vnějšího obvodu se přitom stanoví pomocí rovnice 6.54, EC 2 [1]:

Shrnutí

Efektivní posouzení na protlačení podle Eurokódu 2 se neobejde bez softwarového řešení. Příkladem může být výpočet součinitele zvyšujícího zatížení β na modelu s plně plastickým rozdělením posouvající síly v kontrolovaném obvodu nebo iterační stanovení polohy základního kontrolovaného obvodu u základů. Také půdorysy budov mívají stále volnější a složitější provedení, takže nelze pro nedodržení příslušných pravidel uplatňovat případné zjednodušené postupy. Pomocí addonu Posouzení betonových konstrukcí a posouzením na protlačení ve vybraných uzlech lze veškeré potřebné údaje pro stanovení základního kontrolovaného obvodu i návrhová zatížení pro posouzení na protlačení převzít přímo ze zadání pro výpočet MKP, případně z výpočtu MKP. Posouzení na protlačení v případě sloupů, rohů stěn či konců stěn tak lze provádět velmi efektivně a pohodlně. U sloupů lze zohlednit také rozšířenou sloupovou hlavici. Vyhodnocení výsledků posouzení na protlačení se zobrazí v přehledných tabulkách se všemi nezbytnými mezivýsledky. Výsledky jako požadovanou smykovou výztuž, průběh posouvající síly nebo únosnost ve smyku při protlačení lze znázornit také v grafickém okně programu RFEM.
