Dotaz

U podporových sil kombinace výsledků je maximální složka nulová. To nemůže být správné. Minimální síla je v pořádku.

Odpověď:

Maximální podporová síla v KV je nulová, protože zahrnuté kombinace zatížení jsou (případně) definované jako Proměnné. Protože všechny podporové síly této KZ mají záporná znaménka, je v KZ pouze záporná hodnota. Druhá hodnota je proto nulová, protože teoreticky nemůže působit také vůbec žádná KZ (proto "případně"): Nulová hodnota je pak jako maximum větší než jakákoliv záporná hodnota.

Pro řešení byste kombinace zatížení obsažené v kombinaci výsledků měli definovat jako Stálé:

KV1 = KZ1/stálé nebo KZ2/stálé nebo KZ3/stálé

Tím dojde k porovnání kombinací zatížení 1 až 3. Nejnepříznivější hodnota poskytuje vždy minimální a maximální výsledek.

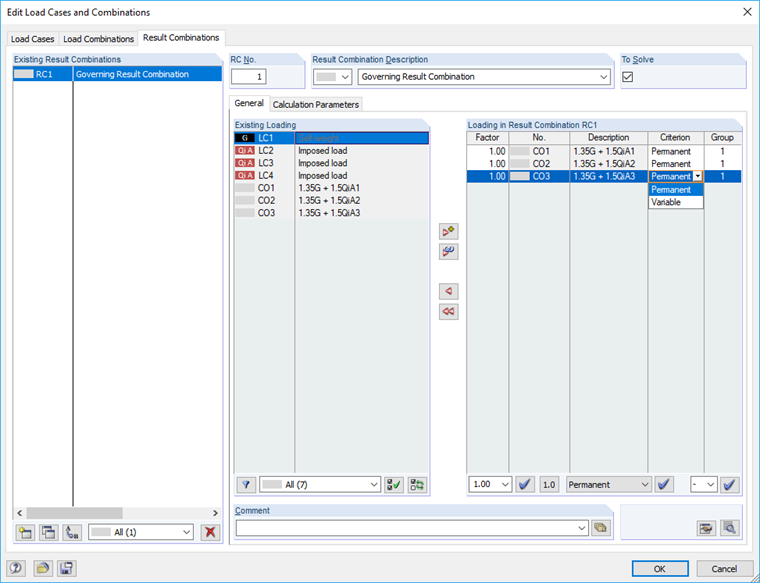

Kritérium "Stálé" pro kombinaci zatížení

Autor

Ing. Vogl vytváří a spravuje technickou dokumentaci.
