FAQ 000418 CS

1. prosince 2017

Robert Vogl Výpočet SHAPE-THIN

Zadal jsem pouze jeden prvek. Přepínám dlouhou a krátkou stranu (d.

Odpověď

Program SHAPE-THIN (jak naznačuje název programu) nabízí program k posouzení tenkostěnných průřezů. Průřezové charakteristiky se určují podle teorie tenkostěnných profilů. Přísně řečeno, teorie se uplatní pouze v případě, že je poměr šířky a délky pod přibližně 1/10.

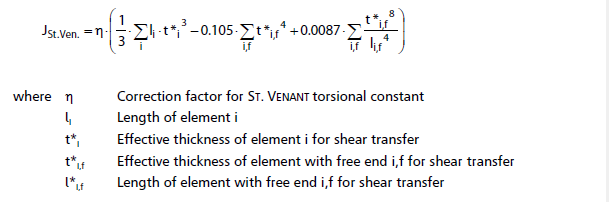

SHAPE-THIN určuje torzní konstantu podle obrázku na obrázku 01. Tloušťka prvku t * se doplní o třetí mocninu a vysvětlí se rozdíly v případě vyměnitelných tlouštěk.

Tito I , St.Ven. výsledky získané s velmi velkou tloušťkou prvku jsou proto zbytečné a měly by se vyhodnotit také po přenosu do RFEMu.

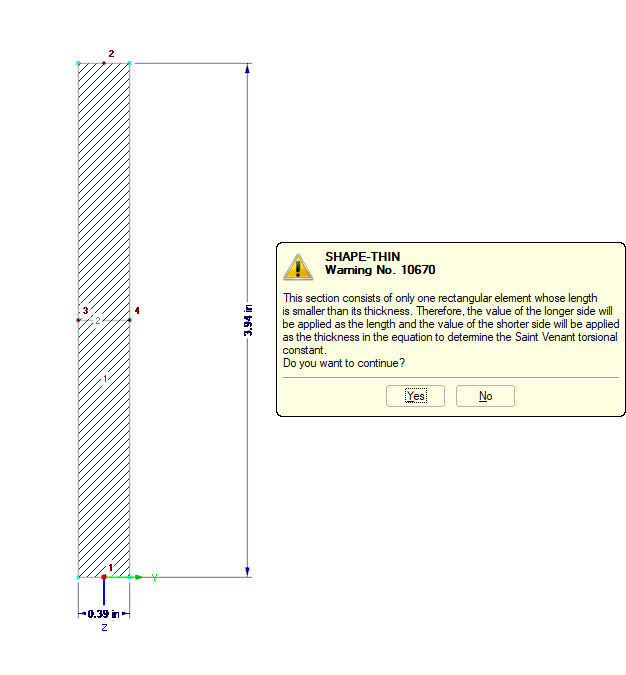

Proto bychom měli potvrdit, že se dotaz zobrazí dříve, než SHAPE-THIN zobrazí nesprávně modelovaný prvek (viz obrázek 02).
