Berechnung DUENQ

Ich habe nur ein Element definiert. Vertausche ich die lange und kurze Seite (d. h. die Dicke wird zur Länge), wird das St. Venantsche Torsionsflächenmoment falsch berechnet!

Welche Konsequenzen hat das für die Bemessung bei der Übernahme in RSTAB?

Antwort

DUENQ ist - wie der Programmname nahelegt - für dünnwandige Querschnitte gedacht. Die Querschnittswerte werden nach dünnwandiger Theorie ermittelt. Diese Theorie gilt strenggenommen nur, wenn das Verhältnis von Dicke zu Länge unter etwa 1/10 liegt.

DUENQ errechnet das Torsionsträgheitsmoment nach der Formel, die im Kapitel 7.2.1 des Handbuchs zu finden ist. Die Elementdicke t fließt mit der dritten Potenz ein, was die Unterschiede bei vertauschten Dicken erklärt.

Die It,St.Ven.-Ergebnisse, die sich mit einer sehr großen Elementdicke ergeben, sind also unbrauchbar. Bei der Übernahme nach RSTAB sind sie auch entsprechend zu bewerten.

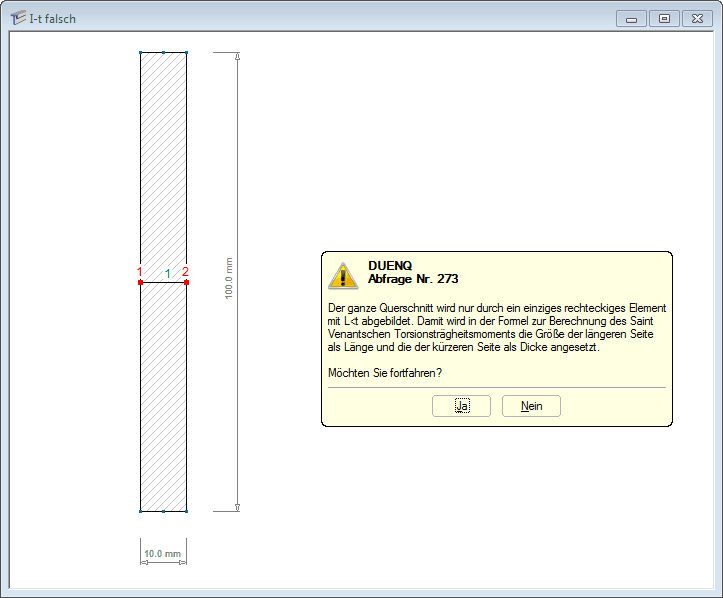

Sie sollten daher die Abfrage bestätigen, die DUENQ vor der Berechnung eines falsch modellierten Elements ausgibt (siehe Bild).
