FAQ 000787 CS

1. prosince 2017

Modelování | Konstrukce RSTAB

Výztužná ocelová konstrukce musí mít ztužení na každé úrovni.

První stupeň však musí být z železobetonu. Z tohoto betonového plechu proto musí působit vodorovné ztužení. Jak lze v RSTABu modelovat tuhou desku?

Odpověď

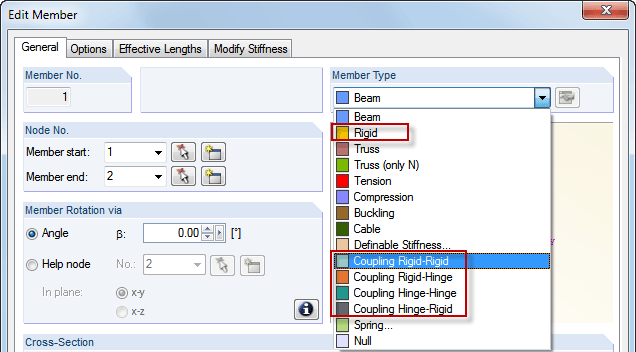

Pokud chceme z konstrukce vytvořit ztužující membrány, můžeme použít pruty typu TuháVazba . Pro vytvoření ztužujícího stropu lze zadat diagonální prut (nebo dva), který simuluje danou plochu.

Pokud jsou dva uzly navzájem spojeny, znamená to, že vnitřní síly se přenášejí přímo z uzlu na uzel. Neexistují žádné "ztráty", protože pruty mají nekonečnou tuhost.

Do prvního prutu typu "Vetknutí" lze vložit libovolné klouby. Pro vazby existují čtyři varianty s klouby a bez nich.

Přesnější modelování je možné v programu RFEM RFEM, protože model nosníku pokrývá pouze desku a membránový efekt. LST můžeme například vytvořit v RSTABu a následně otevřít jako kopii v programu RFEM a do něj vložit prvky plochy.
