Jaká explicitní metoda se používá v modulu RF-DYNAM Pro-Nonlinear Time History?

Odpověď

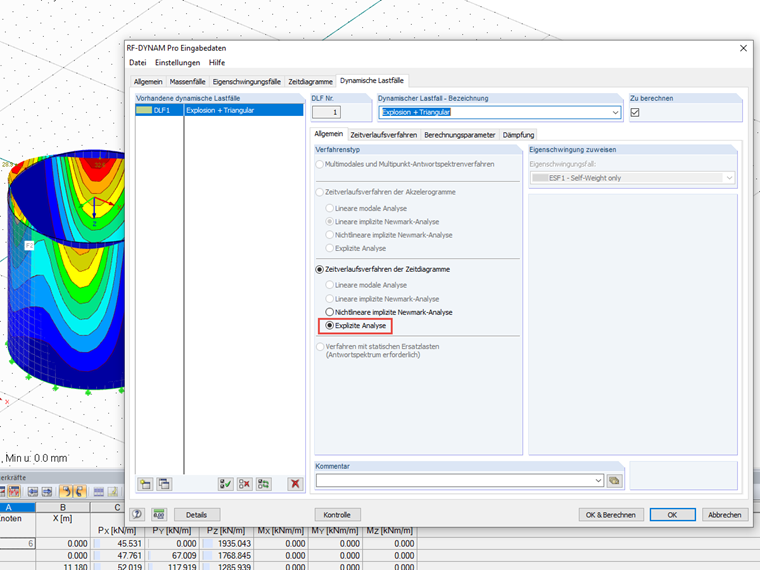

Kromě implicitního řešiče NEWMARK pro střední zrychlení nabízí přídavný modul RF-DYNAM Pro-Nonlinear Time History také explicitní řešič.

Vezměte prosím na vědomí, že se nepoužívá "původní" varianta centrální rozdílové metody, ale upravená forma. Změna se vyznačuje tím, že při použití rozdílu rychlostí nejde o středový rozdíl. Následující dvě rovnice znázorňují aplikované rozdíly v rychlosti a zrychlení:

Rychlost: (bez centrálního rozdílu)

${\dot{\mathrm x}}_{\mathrm n+1/2}=\frac{{\mathrm x}_{\mathrm n+1}-{\mathrm x}_\mathrm n}{{\mathrm{Δt}}_{\mathrm n+0,5}}$

Zemské tíhové\nzrychlení: (centrální rozdíl)

${\ddot{\mathrm x}}_\mathrm n=\frac{{\dot{\mathrm x}}_{\mathrm n+0,5}-{\dot{\mathrm x}}_{\mathrm n-0,5}}{{\mathrm{Δt}}_\mathrm n}$

Tento přístup vede k rychlejší konvergenci, protože dochází k „rychlejší“ reakci na změny zatížení nebo na změny systému (nelinearity). FAQ 2356 podrobně popisuje, kdy je třeba vybrat explicitní analýzu.

Klíčová slova

Explicitně Dynamika Časový průběh Centrální diferenční metoda Nelineární

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
