Typy plošných uvolnění

Pro každé uvolnění plochy je třeba zadat vlastnosti, které řídí přenos posunů (a tím i vnitřních sil a momentů) mezi původní plochou a její kopií. Tento typ plošného kloubu popisuje vlastnosti kloubu na neviditelných spojovacích prutech mezi uzly KP obou ploch.

01 Dialog "Nový typ plošného uvolnění"

Podmínky typu uvolnění

Podmínky uvolnění lze definovat pro tři 'translační' stupně volnosti. Posuny u_x a u_y popisují kloubové podmínky v rovině plochy, posunutí u_z kolmo k ploše. Směry posunů se tak vztahují k osovému systému plochy.

Pro zadání kloubu je třeba zaškrtnout políčko pro příslušnou osu. Zaškrtnutí ukazuje, že posunutí objektu v příslušném směru je možné. Konstanta translační tuhosti se pak nastaví na nulu. Abyste mohli modelovat pružný kloub, můžete kdykoli upravit 'Konstantu tuhosti'. Jako návrhové hodnoty zadejte tuhost pružiny.

Ve sloupci 'Nelinearita' lze nastavit uvolnění pro každý směr posunu. V současnosti je v seznamu nelinearit k dispozici pouze kritérium pro kladné nebo záporné síly (viz obrázek Dialog "Nový typ plošného uvolnění").

Lokální osový systém

V seznamu vyberte osový systém xyz, ke kterému se klouby vztahují:

• Stejný jako původní plocha
• Obrácený k původní ploše

Lze tak ovlivnit polohu lokálních os plochy. Pokud zarovnáte obrácené osy k původní ploše, změní se nejen osa z, ale také směr os v rovině plochy.

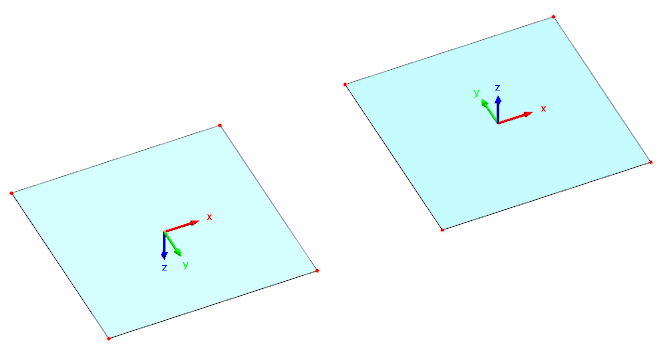

02 Uspořádání os plochy podle pravidla tří prstů
