Kontakty mezi plochami

Kontakt mezi plochami popisuje spoj mezi rovnoběžnými plochami. Pomocí této vazby ploch můžete řídit přenos sil, aniž byste – jako v RFEM 5 – museli vytvářet kontaktní těleso. Tímto způsobem můžete spojit plochy, jejichž kontakt je například účinný pouze při tlakových silách.

Kontakt mezi plochami objektů

V seznamu 'Mezi' zvolte, jaký geometrický vztah mezi plochami existuje:

  • Plocha na plochu: Obě rovnoběžné skupiny ploch jsou od sebe ve vzdálenosti.
  • Plocha na ploše: Skupiny ploch leží bez vzdálenosti přímo na sobě (tj. ve stejné rovině).

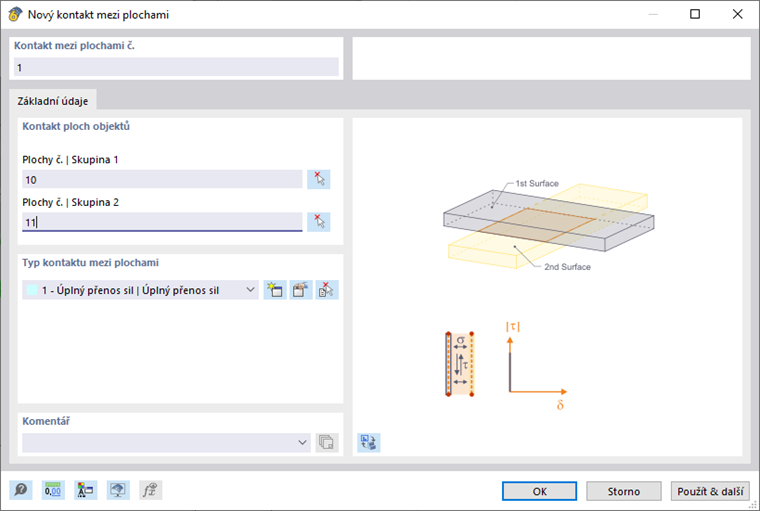

Zadejte čísla ploch, mezi kterými existuje kontakt. Jako 'Skupina 1' určete jednu z ploch, jako 'Skupina 2' k ní rovnoběžnou plochu. Tlačítkem Vybrat jednotlivě můžete plochy vybrat graficky. Každá skupina může také obsahovat více ploch.

Informace

Skupiny ploch nemusí ležet přesně na sobě, mohou mít různé rozměry.

Kontakty mezi plochami jsou v současnosti možné pouze pro rovinné plochy.

Typ kontaktu mezi plochami

Typ kontaktu mezi plochami řídí, které síly se mezi oběma plochami přenášejí. Typ můžete vybrat v seznamu nebo pomocí tlačítka Nový nově definovat (viz kapitola Typy kontaktů mezi plochami).

Možnosti

Zaškrtávací políčko 'Preferovat nezávislou síť' umožňuje vytvořit specifické sítě KP pro obě plochy s příslušnými integrovanými objekty (viz kapitola Nastavení sítě).
