Kontaktní těleso umožňuje ovládat síly, které se přenášejí mezi rovnoběžnými plochami, a způsob, jakým k tomu dochází.
Typ kontaktu
V této sekci lze definovat síly přenášené mezi tělesy.
V seznamu 'Kontakt kolmo k plochám' můžete vybrat následující možnosti:
- Úplný přenos sil
- neúčinnost při tahu
- neúčinnost při tlaku
Lze tak například kontrolovat, že čelní deska přenáší pouze tlakové síly a tahové síly zachycují pruty.
Kritéria porušení pro tlak nebo tah se zohlední při výpočtu prostřednictvím deformací uzlů sítě prvků prvků.

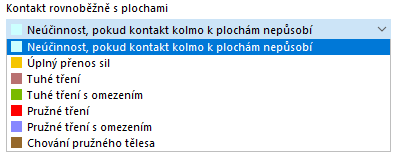

'Kontakt rovnoběžně s plochami' může být definován nezávisle na vlastnostech kontaktu, které působí kolmo na obě kontaktní plochy. V seznamu jsou k dispozici následující možnosti:
Kontaktní kritéria mají následující význam:
| Kontakt | Graf | Popis |
|---|---|---|
| Neúčinnost, pokud kontakt kolmo k plochám nepůsobí | Pokud kontaktní těleso není účinné v tahu nebo v tlaku, nepřenášejí se žádné smykové síly. | |
| Úplný přenos sil | Přenášejí se všechny síly. | |
| Tuhé tření | Tuhé tření má okamžitou účinnost. Smykové napětí závisí na normálovém napětí. Je třeba zadat 'Součinitel tření' μ. | |
| Tuhé tření s omezením | Jakmile je dosaženo 'mezního napětí' τmax, napětí se již zvětšováním deformace nezvyšuje, ale zůstává konstantní. | |
| Pružné tření | Tření vykazuje elastické chování, při kterém smyková síla roste úměrně s deformací. Přetvoření nemá žádné omezení. Jako parametry zadejte 'smyková tuhost' C (síla potřebná k posunutí plochy 1 m2 x 1 m) a 'součinitel tření' μ. | |
| Pružné tření s omezením | Smyková síla roste úměrně s deformací, dokud není dosaženo přípustného smykového napětí. Pak zůstane konstantní. Jako parametry zadejte 'smyková tuhost' C a 'mezní napětí' τmax. | |
| Chování pružného tělesa | Vlastnosti pružného smykového přenosu lze popsat parametrem 'Smyková tuhost' C. |
Parametry kontaktu
V této sekci zadáme parametry, které jsou nutné pro přenos kontaktních sil rovnoběžně s plochami. Parametry kontaktu jsou uvedeny v tabulce výše.
