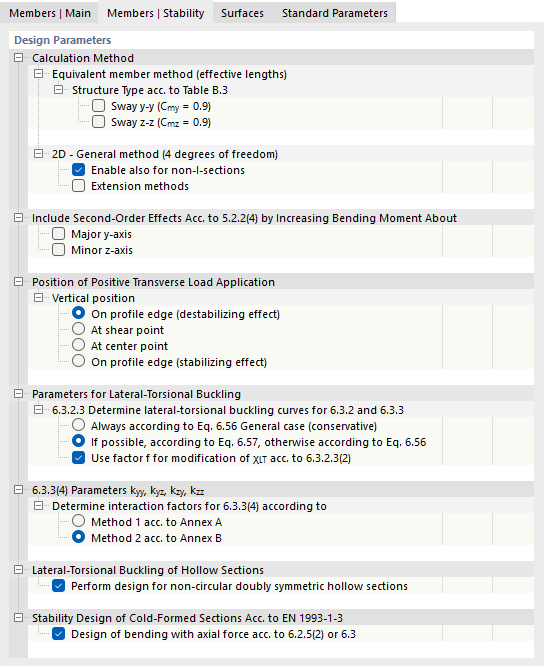

Il registro Aste | Stabilità è disponibile quando nel registro Aste | Base è selezionata l'opzione 'Eseguire verifica di stabilità'. Qui è possibile effettuare ulteriori impostazioni per le verifiche di stabilità.
I 'Parametri di progetto' sono suddivisi in diverse categorie, che variano a seconda della norma di progetto.
EN 1993
Metodi di calcolo
Per la progettazione con il metodo dell'asta equivalente secondo le sezioni 6.3.1 a 6.3.3 è necessaria la definizione delle lunghezze di inflessione. Il 'Tipo di struttura secondo la Tabella B.3' è rilevante per gli elementi con instabilità nella forma di flessione laterale. I due campi di controllo permettono di determinare se i coefficienti equivalenti di momento Cmy equals; 0.9 e Cmz equals; 0.9 sono assunti.
Il Metodo generale secondo la sezione 6.3.4, invece, richiede la definizione delle condizioni al contorno. Questo metodo di progetto è in alcuni Allegati Nazionali con certi limiti applicativi. Con il campo di controllo 'Consentire anche per sezioni non-I', per esempio, si può rimuovere la restrizione dell'allegato tedesco. Anche con le opzioni per i 'Metodi di estensione', è possibile allentare parzialmente i limiti d'applicazione del metodo generale. È possibile effettuare l'interpolazione del fattore di riduzione χop secondo Eq. (6.66) o utilizzare la curva europea di instabilità per flessione-torsione secondo Naumes [1]. Con l'opzione 'Metodo avanzato' è possibile applicare il metodo generale della sezione 6.3.4 per la flessione laterale-torsionale e per la torsione (vedi [2]). Ciò permette di verificare sezioni trasversali asimmetriche, aste svasate e insiemi di aste con flessione su due assi.
Considerazione degli effetti secondo la teoria del II ordine
Gli effetti secondo la teoria del II ordine secondo 5.2.2(4) possono essere considerati manualmente aumentando il momento flettente attorno all'asse forte y o all'asse debole z. Per esempio, in un telaio la cui figura critica di instabilità è la flessione laterale, si possono calcolare i momenti interni secondo la teoria del I ordine e amplificarli tramite i fattori appropriati. Selezionare il campo di controllo e specificare il fattore di amplificazione α. L'aumento del momento flettente non influisce sulla verifica di instabilità flesso-torsionale secondo la sezione 6.3.1. Questa verifica viene eseguita con le forze normali.
Punto di applicazione delle forze trasversali positive
Se sono presenti carichi trasversali (in direzione dell'asse debole), è importante definire dove queste forze agiscano sul profilo. Possono influenzare significativamente il momento critico di biforcazione Mcr: un carico che agisce sull'ala superiore di una trave in direzione del centro di taglio ha un effetto destabilizzante. Se il carico tira sull'ala inferiore, agisce come stabilizzante. Stabilire la 'Posizione verticale' attraverso i campi di selezione.
Parametri per la flessione laterale-torsionale
Il fattore di riduzione χLT per determinare le curve di instabilità per flessione-torsione può essere determinato sia generalmente secondo Eq. (6.56) sia in modo specifico per profili laminati e saldati omogenei secondo Eq. (6.57). Con l'impostazione predefinita 'Se possibile secondo Eq. 6.57, altrimenti secondo Eq. 6.56', il programma utilizza automaticamente l'equazione più favorevole. In alternativa, si può determinare χLT 'Sempre secondo Eq. 6.56 Caso generale (conservativo)'.
Il campo di controllo 'Utilizzare il fattore f per modificare χLT secondo 6.3.2.3(2)' controlla se il coefficiente stabilito dall'Allegato Nazionale per tenere conto della distribuzione del momento tra i supporti laterali è applicato. Questo fattore porta a un aumento di χLT.
6.3.3(4) Parametri kyy, kyz, kzy, kzz
La norma offre due metodi per determinare i fattori di interazione per 6.3.3(4). Riguardano aste uniformi soggette a flessione e compressione. I fattori di interazione dipendono dal metodo selezionato e sono regolati nell'Allegato A (Metodo 1) o nell'Allegato B (Metodo 2).
Flessione laterale-torsionale di profili cavi
Per i profili cavi, le verifiche contro la flessione laterale-torsionale non sono esplicitamente regolate nella norma: il rischio per questo tipo di instabilità è minimo. Il campo di controllo consente di determinare se il progetto debba includere anche profili cavi a doppia simmetria, ad eccezione dei profili cavi circolari.
Verifica di stabilità dei profili sagomati a freddo
La verifica di stabilità dei profili sagomati a freddo è condotta secondo la EN 1993-1-3, sezione 6.2. Per la combinazione di flessione e forza normale viene utilizzata – ove possibile – Eq. (6.36). In caso contrario, il progetto è condotto secondo la EN 1993-1-1, sezione 6.3.3 o 6.3.4.
AISC 360
Punto di applicazione delle forze trasversali positive
Se sono presenti carichi trasversali (in direzione dell'asse debole), è importante definire dove queste forze agiscano sul profilo. Possono influenzare significativamente il momento critico di biforcazione: un carico che agisce sull'ala superiore di una trave in direzione del centro di taglio ha un effetto destabilizzante. Se il carico tira sull'ala inferiore, agisce come stabilizzante. Stabilire la 'Posizione verticale' attraverso i campi di selezione.
