L'onglet Barres | Stabilité est disponible lorsque la case 'Vérification de stabilité' est cochée dans l'onglet Barres | Base. Ici, vous pouvez effectuer d'autres réglages pour les vérifications de stabilité.
Les 'Paramètres de conception' sont organisés en plusieurs catégories, qui varient selon la norme de conception.

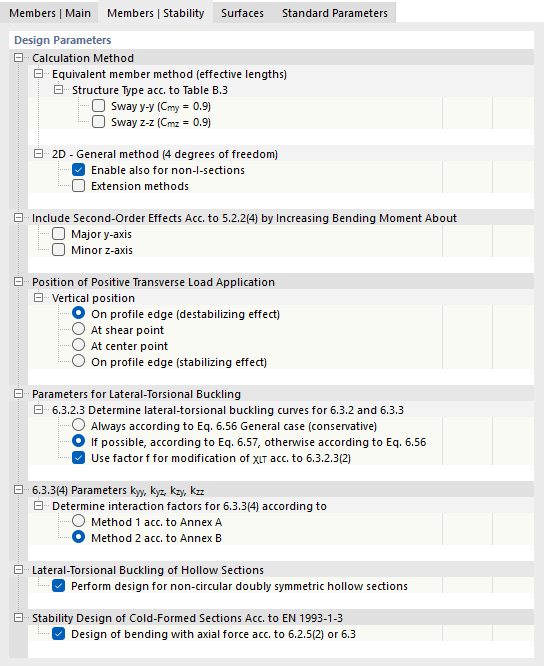

EN 1993
Méthodes de calcul
Pour la conception selon la méthode des barres équivalentes des sections 6.3.1 à 6.3.3, la définition des longueurs de flambement est requise. Le 'Type de structure selon tableau B.3' est pertinent pour les composants avec flambage latéral-torsionnel. Avec les deux cases à cocher, vous pouvez contrôler si les coefficients de moment équivalents sont supposés avec Cmy =; 0.9 et Cmz =; 0.9.
La méthode générale selon la section 6.3.4 nécessite la définition de conditions aux limites. Cette méthode de conception est associée, dans certains annexes nationales, à certaines limites d'application. Avec la case 'Autoriser également pour les profils non-I', par exemple, vous pouvez lever la restriction selon l'annexe allemande. Avec les options pour les 'Méthodes d'extension', vous avez également la possibilité de lever partiellement les limites d'application pour l'utilisation de la méthode générale. Vous pouvez ainsi effectuer l'interpolation du facteur de réduction χop selon l'EQ. (6.66) ou utiliser la courbe européenne de flambage latéral-torsionnel selon Naumes [1]. Avec l'option 'Méthode avancée', il est possible d'appliquer la méthode générale de la section 6.3.4 pour la flexion supplémentaire et la torsion (voir [2]). Ainsi, les sections asymétriques ainsi que les poutres à varierende hauteur de section et les ensembles de barres en flexion biaxiale peuvent être vérifiés.
Considération des effets de la théorie du deuxième ordre
Les effets de la théorie du deuxième ordre selon 5.2.2(4) peuvent être pris en compte manuellement en augmentant le moment de flexion autour de l'axe fort y ou de l'axe faible z. Par exemple, pour un cadre dont la figure de flambement critique est le flambement latéral, les efforts internes en théorie du premier ordre peuvent être déterminés et augmentés par des facteurs appropriés. Cochez la case et entrez le facteur d'augmentation α. L'augmentation du moment de flexion n'a aucun effet sur la vérification du flambage par flexion selon la section 6.3.1. Cette vérification est effectuée avec les forces normales.
Point d'application de la charge transversale positive
Si des charges transversales (dans la direction de l'axe faible) sont présentes, il est important de définir où ces forces agissent sur le profil. Elles peuvent influencer considérablement le moment de bifurcation critique Mcr: Une charge qui agit sur l'aile supérieure d'une poutre en direction du centre de cisaillement a un effet déstabilisant. Si la charge tire sur l'aile inférieure, elle a un effet stabilisant. Définissez la 'Position verticale' à l'aide des listes de sélection.
Paramètres pour le flambage latéral-torsionnel
Le facteur de réduction χLT pour la détermination des courbes de flambage latéral-torsionnel peut être déterminé selon l'encart (6.56) ou spécifiquement pour les profils laminés et soudés similaires selon l'encart (6.57). Avec le paramètre 'Si possible selon EQ. 6.57, sinon selon EQ. 6.56', le programme utilise automatiquement l'équation la plus favorable. Alternativement, vous pouvez faire déterminer χLT 'Toujours selon EQ. 6.56 Cas général (conservateur)'.
La case à cocher 'Utiliser le facteur f pour modifier χLT selon 6.3.2.3(2)' contrôle si le coefficient défini dans l'annexe nationale pour prendre en compte la répartition du moment entre les supports latéraux est utilisé. Ce facteur conduit à une augmentation de χLT.
6.3.3(4) Paramètres kyy, kyz, kzy, kzz
La norme propose deux méthodes pour déterminer les facteurs d'interaction pour 6.3.3(4). Ils concernent les barres uniformes soumises à flexion et compression. Les facteurs d'interaction dépendent de la méthode choisie et sont régis dans l'annexe A (Méthode 1) ou l'annexe B (Méthode 2).
Flambage latéral-torsionnel des profils creux
Pour les profils creux, les vérifications contre le flambage latéral-torsionnel ne sont pas explicitement réglementées dans la norme: Il y a peu de risque pour ce type de défaillance de stabilité. Avec la case à cocher, vous pouvez contrôler si la conception doit être effectuée également pour les profils creux à double symétrie à l'exception des profils creux circulaires.
Vérification de stabilité des profils formés à froid
La vérification de stabilité des sections formées à froid est effectuée selon l'EN 1993-1-3, section 6.2. Pour la combinaison de flexion et de force normale, l’EQ. (6.36) est utilisée si possible. Sinon, la conception est basée sur l'EN 1993-1-1, section 6.3.3 ou 6.3.4.

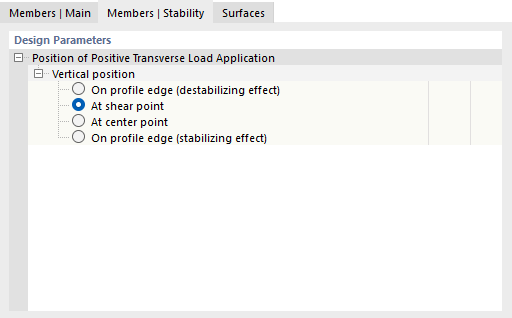

AISC 360
Point d'application de la charge transversale positive
Si des charges transversales (dans la direction de l'axe faible) sont présentes, il est important de définir où ces forces agissent sur le profil. Elles peuvent influencer considérablement le moment de bifurcation critique: Une charge qui agit sur l'aile supérieure d'une poutre en direction du centre de cisaillement a un effet déstabilisant. Si la charge tire sur l'aile inférieure, elle a un effet stabilisant. Définissez la 'Position verticale' à l'aide des listes de sélection.
