Pro posouzení konstrukčních prvků lze použít pruty a sady prutů. Zatímco použití prutů pro posouzení průřezů je obvykle dostatečné, pro posouzení stability jsou často vyžadovány sady prutů. Manuál RFEM popisuje v kapitole sady prutů vytváření a vlastnosti sad prutů V této kapitole vysvětlíme jejich význam pro posouzení hliníku.
Použití sad prutů
Zvláště v případě stabilitních posouzení je třeba použít sadu prutů pro správné stanovení kritického zatížení pro analýzu klopení nebo pro zohlednění celé délky dílce. U prutů se uvažuje příslušná délka prutu; Posouzení prutu na prutu je zpravidla možné pouze u sad prutů. Uzly mezi pruty sady prutů lze v dialogu vzpěrné délky považovat za mezilehlé uzly.
Případně při modelování pomocí sledu prutů a # extbookmark manual |image020916|Pracovní uzly na prutech # a stabilitní analýza fungují bez sad prutů.
Podle této aplikace lze při posouzení stability posuzovat pouze sadu prutů typu 'Sada prutů', nikoliv sadu prutů typu 'Skupina prutů'.
Buď prut, nebo sada prutů
Pruty, které jsou součástí sady prutů, lze posuzovat buď jako pruty, nebo pomocí sady prutů. Abychom se vyhnuli protichůdným zadáním a výsledkům, při posouzení sad prutů se příslušné pruty automaticky deaktivují. Při posouzení prutů se příslušné sady prutů automaticky deaktivují. Již ve vstupní tabulce objektů, které se mají posoudit , se objekty zobrazí ve sloupci ' Neplatné/Deaktivované '.
Ve výsledkové tabulce Neplatné/deaktivované se zobrazí hlášení pro všechny pruty vybrané pro posouzení, které byly posouzeny sadou prutů, a proto jsou deaktivovány (viz kapitola s tabulkou výsledků # extbookmark manual |not-valid-deactivated|Neplatné/deaktivované#). Pokud sady prutů nejsou posouzeny, zobrazí se také hlášení.
Přiřazení vlastností posouzení

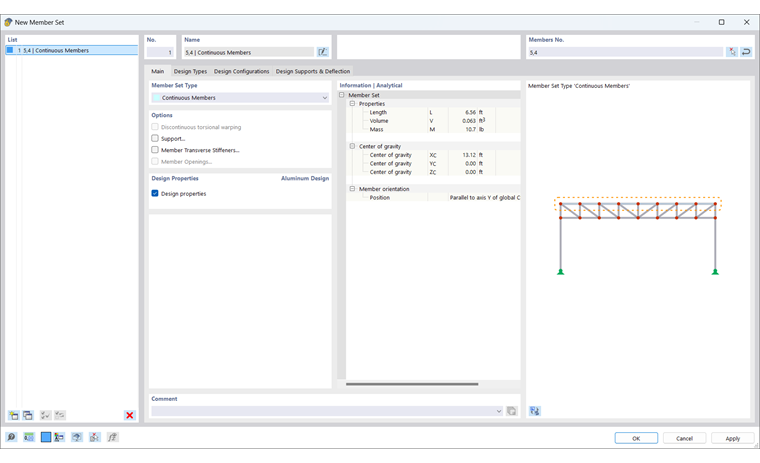

Posuzovaným sadám prutů lze přiřadit stejné konfigurace a typy posouzení hliníku jako prutům. Vzhledem k omezení, že nikdy nemůžete posuzovat sadu prutů a prutů současně, se při aktivaci vlastností posouzení zobrazí zpráva, aby se zabránilo rozporuplným informacím. Pokud jsou sadě prutů přiřazeny vlastnosti pro posouzení, obdrží všechny v ní obsažené pruty vlastnost posouzení 'Nadřazenou sadou prutů'.
Pokud jste dosud nepřiřadili žádnou sadu prutů, můžete pomocí tlačítka
ve vlastnostech prutu vytvořit novou sadu prutů. Po kliknutí na tlačítko
se dostaneme přímo do nabídky pro úpravu nadřazené sady prutů.
