Per la verifica dei componenti è possibile utilizzare aste e set di aste. Mentre l'uso delle aste per il controllo della sezione trasversale è generalmente sufficiente, i set di aste sono spesso necessari per i controlli di stabilità. Il manuale di RFEM descrive nel capitolo set di aste la creazione e le proprietà dei set di aste, in questo capitolo loro spiegazione del significato per la verifica dell'alluminio.
Uso di set di aste
Nel caso di analisi di stabilità, è necessario utilizzare un set di aste per determinare correttamente il carico critico per l'analisi di instabilità flesso-torsionale o per considerare l'intera lunghezza del componente come una lunghezza di instabilità. Per le aste, si considera la lunghezza dell'asta corrispondente; di norma, una verifica del componente con aste trasversali è possibile solo con set di aste. I nodi tra le aste di un set di aste possono essere considerati come nodi intermedi nella finestra di dialogo Lunghezze efficaci.
In alternativa, durante la modellazione con aste continue e # extbookmark manual |image020916 |Nodi di lavoro sulle aste # e l'analisi di stabilità funziona senza set di aste.
Secondo questa applicazione in un'analisi di stabilità, è possibile progettare solo il tipo di set di aste "Aste continue" e non il tipo "Gruppo di aste".
Asta o set di aste
Le aste che fanno parte di un set di aste possono essere progettate o come asta o utilizzando il set di aste. Al fine di evitare voci e risultati contraddittori, le aste associate sono disattivate automaticamente nel caso della verifica di set di aste. Durante la verifica delle aste, i set di aste associati vengono disattivati automaticamente. Puoi già vederlo nella tabella di input degli oggetti che devono essere progettati dagli oggetti elencati nella colonna 'Non valido/Disattivato'.
Nella tabella dei risultati Non valida/Disattivata , viene visualizzato un messaggio per tutte le aste selezionate per il progetto che sono progettate da un set di aste e sono quindi disattivate (vedi capitolo sulla tabella dei risultati # extbookmark manuale |non-valido-disattivato |Non valido/disattivato #). Viene visualizzato un messaggio anche per i set di aste se non sono progettate.
Assegnazione delle proprietà di progetto

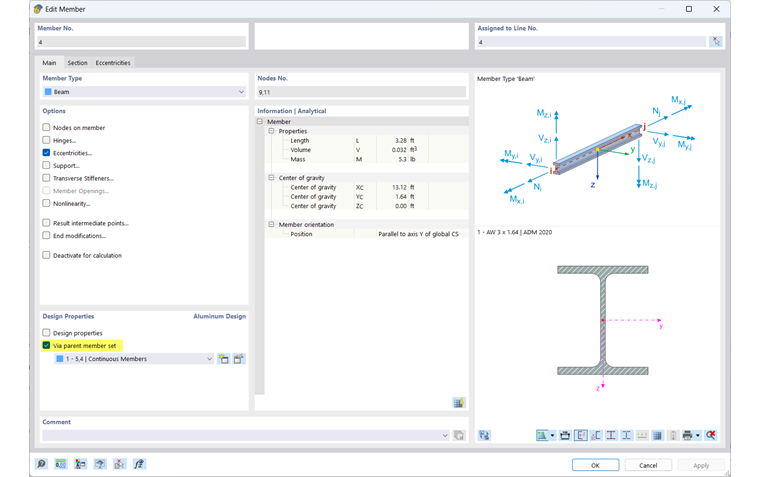

Le stesse configurazioni di progetto e gli stessi tipi di progetto in alluminio come aste possono essere assegnate ai set di aste progettati. A causa della restrizione che non è mai possibile progettare un set di aste e un'asta allo stesso tempo, quando si attivano le proprietà del progetto appare un messaggio al fine di evitare informazioni contraddittorie. Se le proprietà di progetto sono assegnate a un set di aste, tutte le aste incluse ottengono la proprietà "Tramite set di aste padre".
Se non è stato ancora assegnato un set di aste, è possibile utilizzare il pulsante

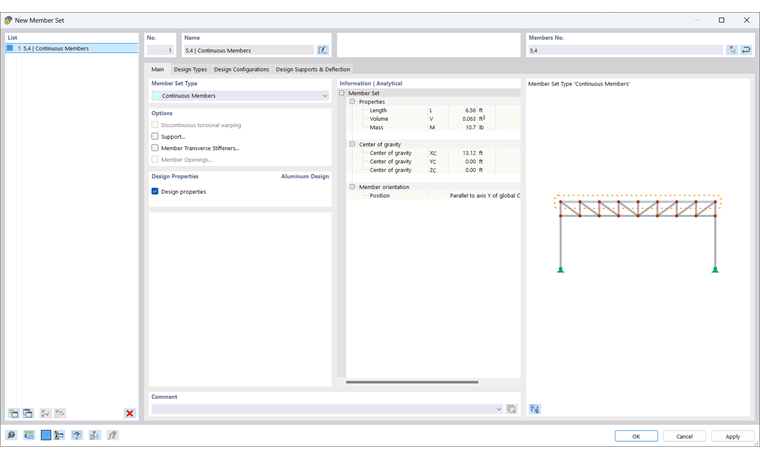

nelle proprietà di progetto dell'asta per creare un nuovo set di aste. Facendo clic sul pulsante
, si accede direttamente al menu di modifica del set di aste di livello superiore.
