Ensembles de barres

Vous pouvez utiliser des barres et des ensembles de barres pour la vérification de composants. Bien que l’utilisation de barres pour les vérifications de section soit généralement suffisante, des ensembles de barres sont souvent requis pour les analyses de stabilité. Le manuel de RFEM décrit dans le chapitre ensembles de barres la création et les propriétés des ensembles de barres. Leur importance pour la vérification de l’aluminium y est également expliquée.

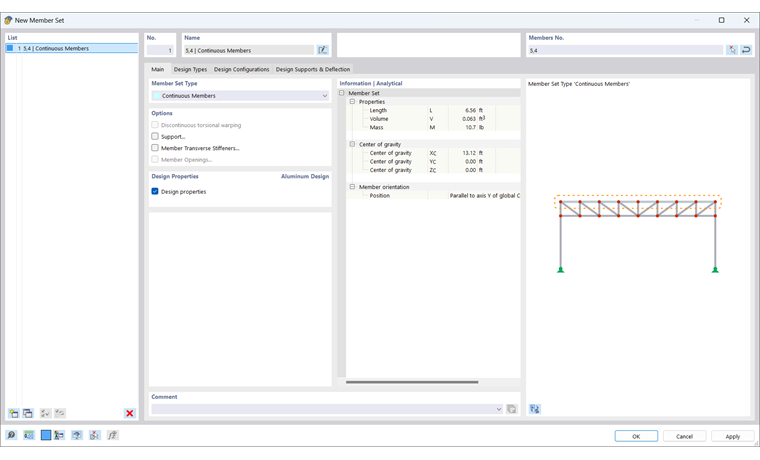

Boîte de dialogue 'Modifier le paramètre de section', propriétés de calcul pour le dimensionnement de l'aluminium activées

Utilisation des ensembles de barres

Dans le cas des analyses de stabilité, il est nécessaire d’utiliser un ensemble de barres afin de déterminer correctement la charge critique pour l’analyse de déversement ou de considérer la longueur totale du composant comme une longueur efficace. Pour les barres, la longueur de barre respective est considérée. En règle générale, une vérification des barres du composant n’est possible qu’avec des ensembles de barres. Les nœuds entre les barres d’un ensemble de barres peuvent être considérés comme des nœuds intermédiaires dans la boîte de dialogue Longueurs efficaces.

Alternativement aux barres continues, lors de la modélisation vous pouvez utiliser des Nœuds sur les barres . De cette manière, l’analyse de stabilité fonctionne sans ensembles de barres.

Selon cette application dans l’analyse de stabilité, vous ne pouvez calculer que l’ensemble de barres de type « Barres continues » et non l’ensemble de barres de type « Groupe de barres ».

Barre ou ensemble de barres

Les barres qui font partie d'un ensemble de barres peuvent être calculées soit comme une barre soit comme un ensemble de barres. Afin d’éviter toute contradiction entre les entrées et les résultats, les barres associées sont automatiquement désactivées dans le cas de calcul d’ensembles de barres. Lors de la vérification des barres, les ensembles de barres associés sont automatiquement désactivés. Vous pouvez déjà le voir dans le tableau d’entrée des Objets à calculer par les objets répertoriés dans la colonne « Non valide/désactivé ».

Dans le tableau de résultats Non valide/désactivé, un message apparait pour toutes les barres sélectionnées pour la vérification par ensemble de barres et sont donc désactivées (voir le chapitre sur le tableau de résultats Non valide/désactivé ). Un message apparait également pour les ensembles de barres s’ils ne sont pas calculés.

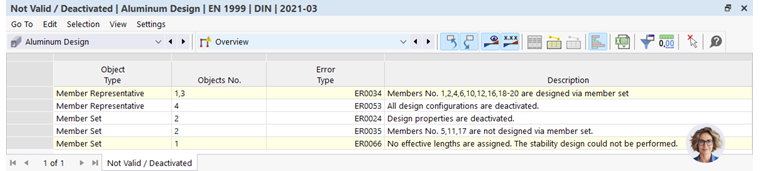

Tableau de résultats Non valide / désactivé dans le dimensionnement en aluminium

Attribution des propriétés de calcul

Les mêmes configurations de calcul et types pour la vérification de l’aluminium que les barres peuvent être assignés aux ensembles de barres calculés. En raison de la restriction selon laquelle vous ne pouvez jamais vérifier un ensemble de barres et une barre en même temps, un message apparait lorsque vous activez les propriétés de calcul afin d’éviter des informations contradictoires. Si des propriétés de calcul sont assignées à un ensemble de barres, toutes les barres incluses reçoivent la propriété de calcul « Via l’ensemble de barres parent ».

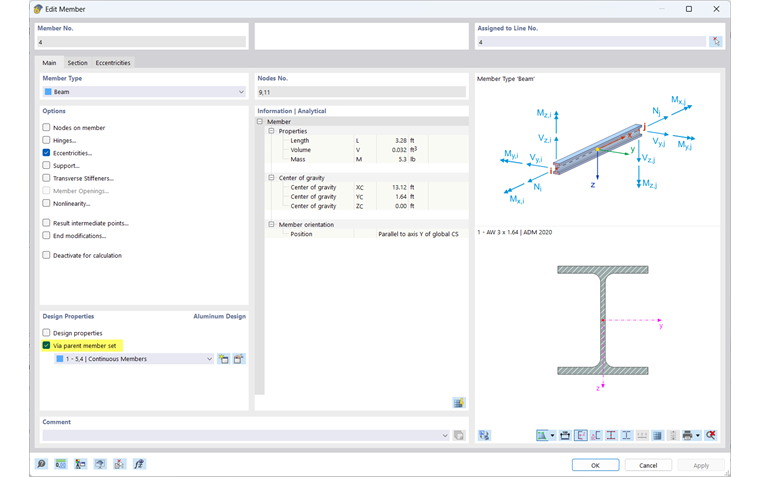

Dialogue 'Modifier tige', calcul de l'aluminium par la phrase de tige supérieure

Si vous n'avez pas encore assigné d’ensemble de barres, vous pouvez utiliser le bouton dans les propriétés de calcul de la barre pour créer un nouvel ensemble de barres. Cliquez sur le bouton pour accéder directement au menu de modification de l’ensemble de barres parent.
