En este cuadro de diálogo, puede realizar las especificaciones básicas para el cálculo del estado límite último . La estructura básica del diálogo de configuración del diseño y la opción de asignarlo a objetos individuales se describen en el capítulo de nivel superior # extbookmark manual|configs|Diseño de madera # descrito.
Datos básicos
En la pestaña Básico , puede realizar varios ajustes que afecten a las comprobaciones de diseño de la madera.
General
La casilla de verificación "Realizar cálculo de estabilidad" controla si se realizan comprobaciones de cálculo de estabilidad además de las comprobaciones de cálculo de la sección transversal. Desactive esta casilla de verificación si no desea realizar un análisis de estabilidad o si ya ha tenido en cuenta los efectos de estabilidad en la determinación de los esfuerzos internos (por ejemplo, al calcular según la teoría II. o III. Orden con imperfecciones).
Si el análisis de estabilidad está activado, se deben especificar longitudes de pandeo para los objetos respectivos. Si no se asignan, verá un mensaje de advertencia en la tabla de resultados Errores y advertencias . Las barras de tracción están excluidas de esta advertencia, ya que, por definición, solo pueden producirse esfuerzos de tracción y, por lo tanto, no se requieren análisis de estabilidad.
Valor límite para casos especiales
Los estándares de diseño, que a menudo se basan en un cálculo manual, a menudo solo permiten fórmulas de diseño o condiciones de interacción para ciertas combinaciones de esfuerzos internos. Dentro de un análisis estructural en un modelo 3D, a menudo puede obtener valores pequeños para los esfuerzos internos, que no son importantes para la capacidad de carga desde el punto de vista de la ingeniería, pero en el pleno respeto del estándar de diseño, impiden ciertos cálculos. verifica o obliga a utilizar fórmulas de interacción menos favorables. Por lo tanto, la opción Valores límite para casos especiales proporciona una forma simple y transparente de descuidar ciertos esfuerzos internos en el diseño para evitar los problemas mencionados anteriormente.
La definición se realiza especificando la parte de la resistencia de la sección, que se determina de forma simplificada mediante las propiedades de la sección. Estas no son capacidades de diseño reguladas normativamente. Solo debe usar valores límite altos para fines de prueba.

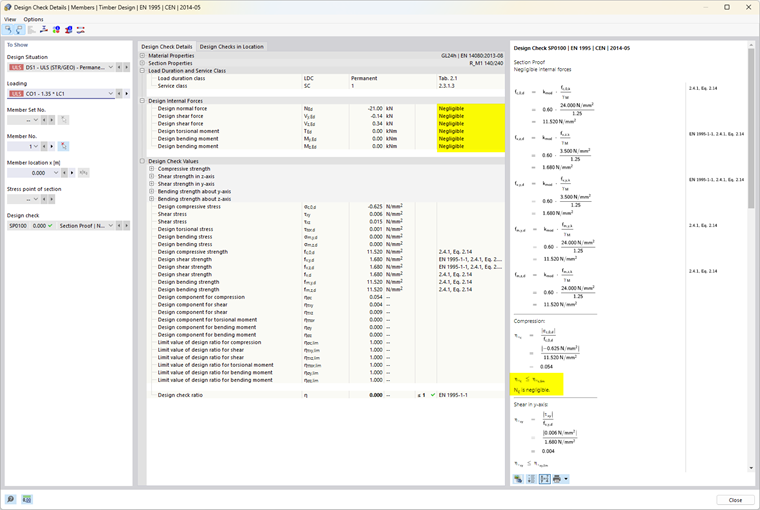

Si una fuerza interna está dentro de los valores límite, no hay más advertencia que indique que se ha descuidado ahora. En los Detalles de diseño el comentario 'Insignificante' después de la fuerza interna respectiva le permite verificar fácilmente qué fuerzas internas se han descuidado debido a la configuración del valor límite y no se han tenido en cuenta en el diseño. Si todos los esfuerzos internos son insignificantes en una ubicación, la comprobación de diseño de las fuerzas internas insignificantes se muestra en esta ubicación.
Más opciones
Dependiendo del estándar de diseño seleccionado, hay más opciones disponibles en la configuración definitiva. Ejemplos de esto son la desactivación de las comprobaciones de tracción transversal para estribos y barras curvadas o el cambio del ángulo máximo de compuerta de la fibra.
Estabilidad

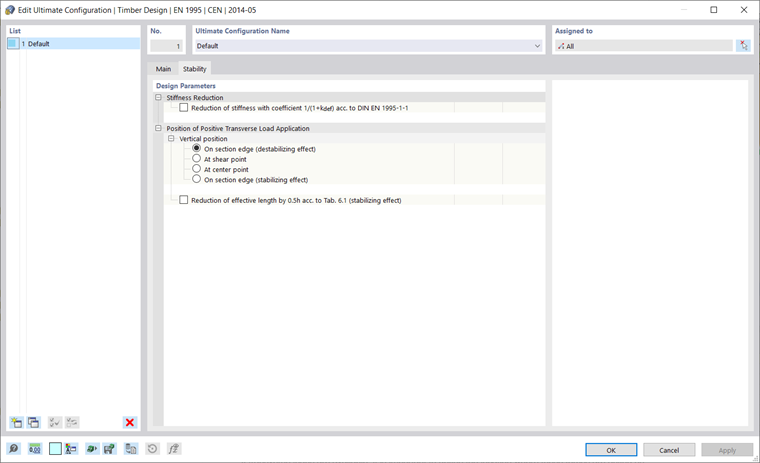

La pestaña Estabilidad está disponible si se ha activado el Análisis de estabilidad en la pestaña Principal . Dependiendo del estándar de diseño seleccionado, puede definir más configuraciones para el análisis de estabilidad aquí.
Posición de aplicación de carga transversal positiva
Si se dispone de cargas transversales, es importante definir la ubicación donde estas fuerzas actúan sobre la sección transversal: Dependiendo de la aplicación de la carga, las cargas cortantes pueden tener un efecto estabilizador o desestabilizador y, por lo tanto, influir significativamente en el momento crítico para el pandeo lateral Mcr. En primer lugar, la aplicación de la carga influye en el solucionador de valores propios para determinar el momento flector crítico, si este se seleccionó como el tipo de determinación en las longitudes de pandeo . Para barras con sección constante, la aplicación de la carga también influye en la definición de longitudes equivalentes de las barras según la nota al pie de la tabla 6.1 de EN 1995-1-1.
Hay más opciones disponibles, dependiendo del estándar de diseño seleccionado.
