Llamar a la configuración global
Las configuraciones básicas para el dimensionamiento de madera se gestionan en el cuadro de diálogo 'Configuración global'. Este cuadro de diálogo es esencialmente independiente de la norma, que ha seleccionado en los datos base del modelo. No obstante, los valores predeterminados pueden diferir entre sí.

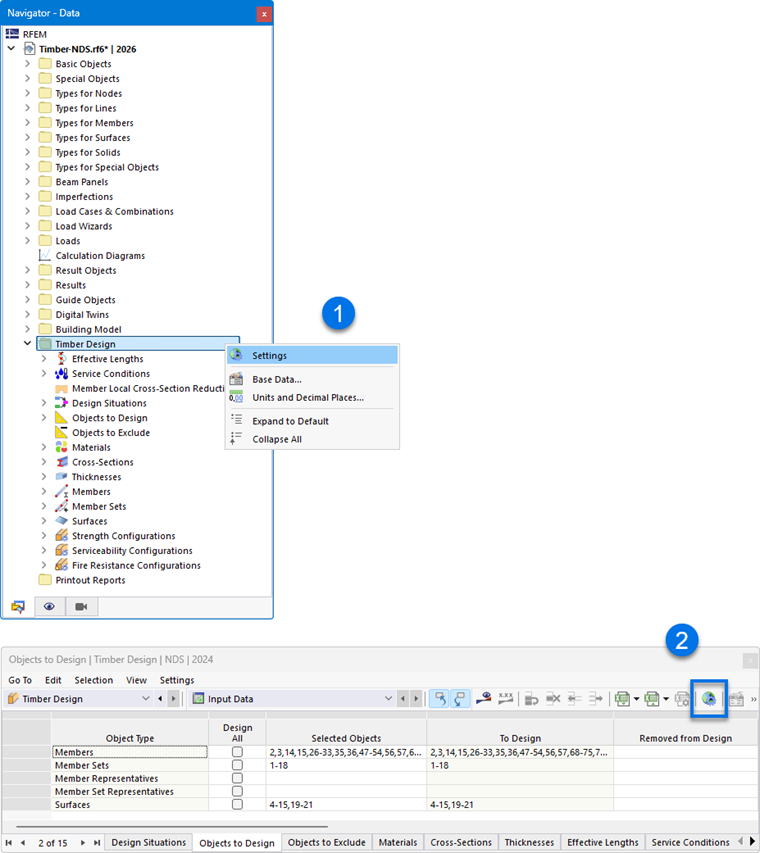

Puede abrir las configuraciones globales de una de las siguientes maneras:
- menú contextual en la entrada del navegador 'Dimensionamiento de madera'
- botón
en la barra de herramientas de las tablas para dimensionamiento de madera

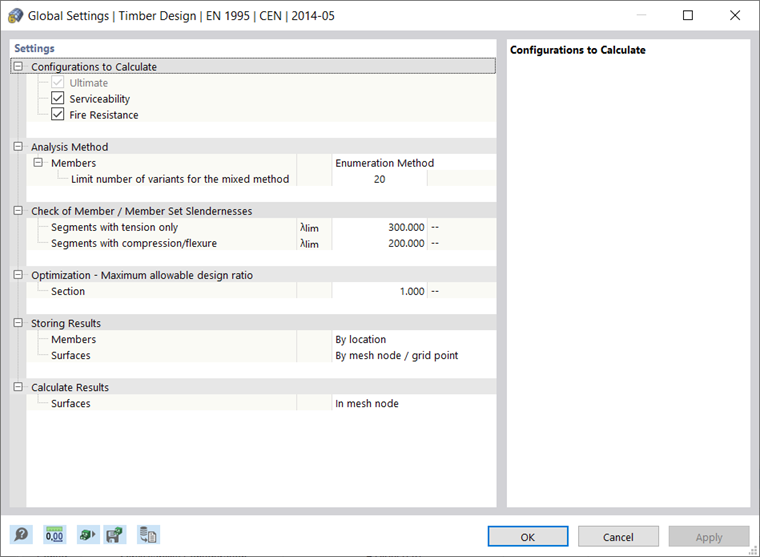

Configuración global
Con el botón
puede restaurar la configuración predeterminada de la norma.
Configuraciones a calcular
Por defecto, se dimensionan todas las configuraciones disponibles. Sin embargo, si desea renunciar, por ejemplo, al análisis del estado de servicio, desactive la opción 'Estado de servicio'. Con ello no se realizarán comprobaciones del estado de servicio; los datos de entrada para el dimensionamiento de madera se reducirán en consecuencia.
Las situaciones de dimensionamiento asignadas a una configuración desactivada no se tienen en cuenta en la comprobación. La asignación de las situaciones de dimensionamiento se regula en la tabla Situaciones de dimensionamiento.
Configuración de suavizado
La configuración de suavizado es relevante para el dimensionamiento de superficies. Las tensiones se determinan para los nodos de la malla de EF y luego se suavizan mediante un procedimiento de interpolación. De este modo, en la representación gráfica se observa una evolución continua de los resultados.
En la lista están disponibles las siguientes configuraciones de suavizado:
- Constante en elementos de malla
- No continua
- Continua dentro de superficies
- Continua dentro de conjuntos de superficies, de lo contrario dentro de superficies (predeterminada)
- Continua dentro de todas las superficies
Las distintas posibilidades se describen en el capítulo Ergebnisglättung del manual de RFEM.
Procedimiento de comprobación
En esta sección puede controlar cómo se transfieren los esfuerzos internos de las combinaciones de acciones y de resultados al dimensionamiento. En la lista hay tres procedimientos de comprobación disponibles.
- Método de enumeración
Todas las combinaciones de acciones y de resultados de una situación de dimensionamiento se calculan individualmente. Este enfoque suele proporcionar los resultados más precisos, pero en determinadas circunstancias puede dar lugar a tiempos de cálculo más largos.
- Método envolvente
En primer lugar, se calculan los esfuerzos internos envolventes (máx./mín.) de todas las combinaciones de acciones y de resultados de una situación de dimensionamiento. A continuación, las comprobaciones se realizan con estos esfuerzos internos. En comparación con el método de enumeración, el tiempo de cálculo puede reducirse. No obstante, no puede descartarse que se abarquen todas las constelaciones.
- Método mixto
Este enfoque ofrece un compromiso entre los otros dos métodos: puede definir para las barras y las superficies un límite superior para las variantes de una situación de dimensionamiento que deban dimensionarse mediante el método de enumeración. En cuanto el número de combinaciones de acciones y de resultados supera este límite, el dimensionamiento se realiza mediante el método envolvente.
Verificación de esbelteces de barras/conjuntos de barras
En el marco del dimensionamiento de madera también se verifican las esbelteces de barras y conjuntos de barras sometidos a tracción o compresión, o bien a flexión. Aquí puede definir los valores límite (λlim, RB etc.). Si para las barras o conjuntos de barras a dimensionar se han definido longitudes de pandeo para los segmentos, estas se tienen en cuenta en el cálculo de las esbelteces. La evaluación se realiza en las tablas de resultados para esbelteces.
Optimización - aprovechamiento máximo admisible
El add-on puede realizar una optimización para secciones estandarizadas (véase el capítulo Querschnitte). Al comprobar las posibles variantes, se compara el aprovechamiento de la variante con el valor máximo definido en este punto.
Guardar los resultados
En modelos con varios miles de objetos, los archivos de resultados pueden llegar a ser muy grandes. En la lista hay dos opciones disponibles con las que puede influir en el guardado de los resultados del dimensionamiento.
- Por posición o Por nodo de malla/punto de rejilla
Los resultados máximos se guardan para todos los puntos de tensión de las barras o nodos de malla de EF y puntos de rejilla de las superficies. Esto repercute en el tamaño del archivo en consecuencia.
- Por objeto
Solo se guardan los resultados máximos de cada barra o de cada superficie. El archivo de resultados es considerablemente más pequeño.
Configuración de suavizado para el cálculo de barras de resultados
Una barra de resultados integra los esfuerzos internos de barras, superficies o sólidos. Para el dimensionamiento en el add-on puede controlar qué configuración de suavizado se aplica en la integración de los resultados. En la lista están disponibles las siguientes opciones:
- Constante en elementos de malla
- No continua
- Continua dentro de superficies o sólidos
- Continua dentro de conjuntos de superficies o conjuntos de sólidos, de lo contrario dentro de superficies o sólidos
- Continua dentro de todas las superficies o sólidos
Las distintas posibilidades se describen en el capítulo Ergebnisglättung del manual de RFEM.
Mostrar resultados
Si está marcada la casilla 'Mostrar resultados por situación de dimensionamiento', los resultados se muestran por separado en las tablas para cada situación de dimensionamiento.
Calcular resultados
Los resultados de las superficies se basan en los resultados en los nodos de malla de EF, que se preparan para la salida gráfica teniendo en cuenta la Configuración de suavizado. Al igual que para los resultados del análisis estático, en el navegador - Resultados puede seleccionar si los valores se muestran en los nodos de malla de EF o en los puntos de rejilla de las superficies (véase el capítulo Valores de resultados en superficies del manual de RFEM).
Las dos opciones de la lista afectan a los resultados en las tablas y en los detalles de comprobación: con ellas puede controlar si se muestran los valores de los nodos de malla o de los puntos de rejilla. La malla de las superficies representa una salida independiente de la malla de EF en puntos de resultados con distancias regulares (véase el capítulo Superficies del manual de RFEM). Estas opciones no tienen influencia en los resultados gráficos.
Plano de referencia de la superficie para el solver
La función 'Desplazar plano de referencia en caso de incendio' permite trasladar el plano de la superficie para el dimensionamiento en caso de incendio a su posición original ("plano cero"). Esto se realiza modificando los términos de excentricidad de la matriz de rigidez.
Ciclo de vida de los resultados
En cuanto realiza una modificación en los datos de entrada, los resultados del dimensionamiento de madera se eliminan. De este modo se garantiza que el dimensionamiento se base en las condiciones de contorno correctas. Sin embargo, en algunos casos puede ser conveniente conservar los resultados (por ejemplo, para realizar en un modelo complejo un cambio que no tenga influencia en el dimensionamiento). En ese caso, desactive la casilla. Con un cambio, ya no se realizará ningún nuevo cálculo. Todos los resultados afectados por este cambio se mostrarán entonces en color rojo. Podrían dejar de ser válidos. Solo se actualizarán tras un nuevo dimensionamiento.
Superficies | diafragmas de barras | Componentes a dimensionar
La última categoría solo es relevante si el add-on Superficies multicapa está activado en los datos base del modelo y existen superficies del tipo de espesor Diafragma de barras en el modelo.
Con las casillas de verificación puede controlar qué componentes deben verificarse en el dimensionamiento de diafragmas de barras:
- Viga
- Revestimientos
- Conectores
Si, por ejemplo, desea obtener solo comprobaciones para los conectores y renunciar al dimensionamiento de los montantes y pilares del marco, desactive aquí los grupos de componentes no necesarios.
