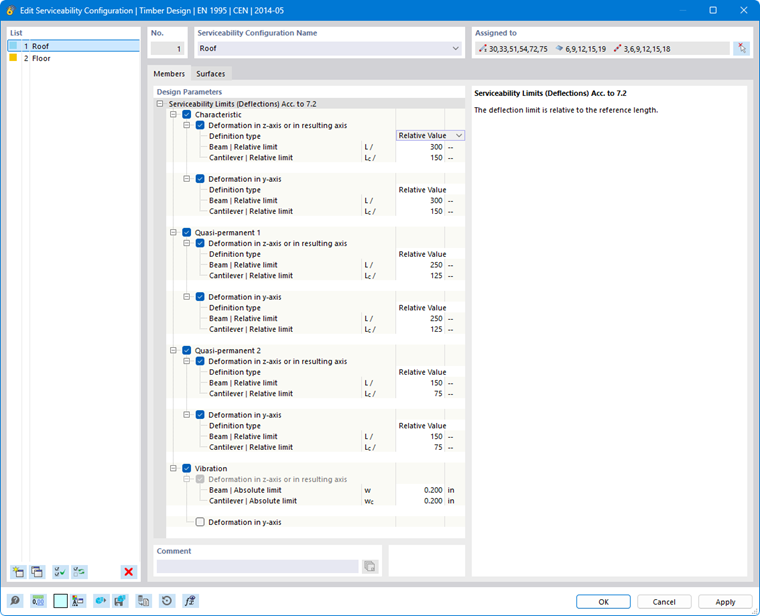

Al asignar una configuración de capacidad de servicio a un objeto, puede definir los valores límite que se deben verificar para el diseño. La estructura básica del cuadro de diálogo de configuración del diseño y la opción de asignarlo a los objetos individuales se describen en el capítulo superior # extbookmark manual|configs|Diseño de madera #.
Límites de servicio
Los límites de deflexión se definen como una pequeña parte de la longitud de referencia. En este caso, se distingue entre una viga apoyada en ambos lados y una viga en voladizo. Dependiendo del tipo seleccionado en la pestaña Soporte de diseño y deflexión , el valor límite asociado se verifica durante el diseño. También define la longitud de referencia en el registro Deflexión y apoyo de diseño de los objetos. Dependiendo de la norma de cálculo seleccionada, se encuentran disponibles varios tipos de situaciones de cálculo para las comprobaciones de cálculo del estado límite de servicio. Se puede definir un valor límite separado para cada tipo de combinación.
Análisis de vibraciones (solo para EN 1995-1-1)
Al ingresar los límites para el diseño de vibraciones, puede verificar fácilmente la amplitud de la vibración. Durante el cálculo, se comprueban todas las situaciones de cálculo de la categoría 'Vibración' (la selección se realiza en la tabla de situaciones de cálculo ). Puede leer más sobre los antecedentes aquí:
