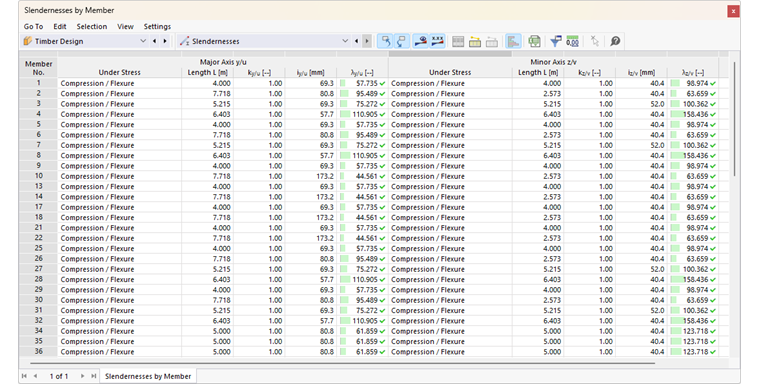

La tabla de resultados para la verificación de la esbeltez se puede mostrar para barras o conjuntos de barras según los objetos dimensionados.
Algunas normas de diseño recomiendan el cumplimiento de esbelteces límite independientemente de la razón de tensiones del análisis de estabilidad. De forma predeterminada, las tablas de resultados de esbeltez están desactivadas, pero puede activarlas a través del Administrador de tablas de resultados (botón
en las tablas de resultados).
La esbeltez para pandeo por flexión se calcula a partir de la relación entre el radio de giro y la longitud eficaz. En el cálculo se consideran las Longitudes eficaces definidas, siempre que estén asignadas a un objeto. Si a un objeto no se le ha asignado ninguna longitud eficaz, se muestra un aviso en la columna de comentarios y la esbeltez se calcula con la longitud de la barra.
Los valores de esbeltez se comparan con los valores límite de la Configuración global. Si la esbeltez es mayor que el valor límite utilizado para la tensión, se marca en rojo.
Por lo tanto, las verificaciones de esbeltez no forman parte de la tabla de resultados Razones de tensiones en barras y, aunque no se cumpla el valor límite, no se muestran en la Tabla resumen de comprobaciones.
