Dans cette boîte de dialogue, vous définissez les réglages de base pour les justifications de capacité portante. La structure de base de la boîte de dialogue des configurations de calcul et la possibilité de l'affecter à des objets individuels sont décrites dans le chapitre supérieur Dimensionnement du bois .
Base
Dans l'onglet Base, vous pouvez effectuer divers réglages qui influencent les justifications du dimensionnement du bois.
Général
La case à cocher 'Effectuer l'analyse de stabilité' contrôle si, en plus des justifications de section transversale, des justifications de stabilité sont effectuées. Désactivez cette case si vous ne souhaitez pas effectuer de justification de stabilité ou si vous avez déjà pris en compte les effets de stabilité dans la détermination des efforts internes (par exemple en calcul selon la théorie de l'ordre II. ou III. avec imperfections).
Si l'analyse de stabilité est activée, des longueurs efficaces doivent être définies pour les objets concernés. Si ces dernières ne sont pas attribuées, un message d'avertissement s'affichera dans le tableau des résultats Erreurs & Avertissements. Les barres de traction sont exclues de cet avertissement car, par définition, seules des forces de traction peuvent se produire et, par conséquent, aucune justification de stabilité n'est requise.
Limites pour cas spéciaux
Les normes de dimensionnement souvent conçues pour des calculs manuels permettent souvent des formules de vérification ou des conditions d'interaction uniquement pour certaines combinaisons d'efforts internes. Dans le cadre du calcul de la structure en modèle 3D, on obtient souvent de petites valeurs pour les efforts internes qui, bien qu'insignifiantes pour la capacité portante du point de vue de l'ingénieur, peuvent, en respectant strictement la norme de dimensionnement, empêcher certaines justifications ou contraindre l'utilisation de formules d'interaction défavorables. C'est pourquoi nous vous proposons avec l'option Limites pour cas spéciaux une possibilité simple et transparente de négliger certains efforts internes dans la justification et de contourner les problèmes mentionnés ci-dessus.
La définition se fait par la fixation de la part de la résistance de la section, qui est déterminée de manière simplifiée par les valeurs de section. Les proportions limites des capacités de calcul sont dérivées des exigences normatives et sont préréglées sur des valeurs très faibles pour permettre un calcul simplifié. Vous ne devriez utiliser des limites élevées qu'à des fins de test.

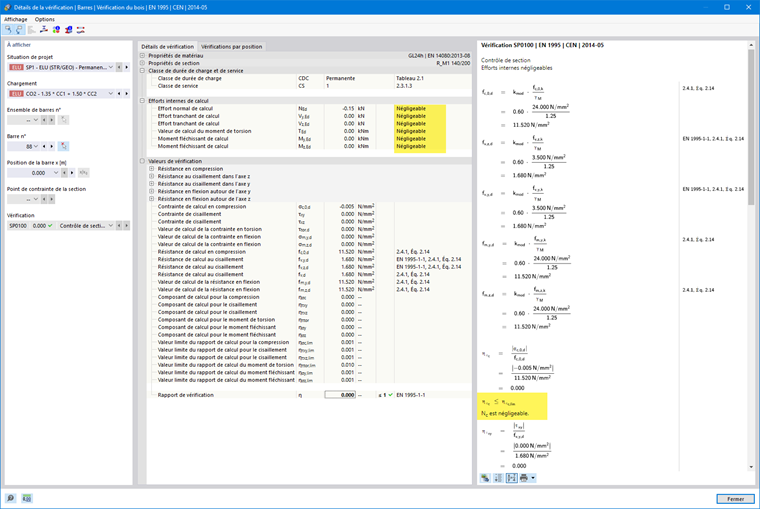

Si un effort interne est dans les limites, aucun avertissement supplémentaire n'indique qu'il a été négligé. Dans les Détails de justification, le commentaire 'Négligeable' derrière l'effort interne concerné vous offre une méthode simple pour vérifier quels efforts internes ont été négligés en raison des réglages de limites et n'ont pas été pris en compte lors de la justification. Si tous les efforts internes sont négligeables à un endroit, seule la vérification des efforts internes négligeables sera affichée à cet endroit.
Autres options
Selon la norme de calcul choisie, d'autres options sont disponibles dans la configuration de capacité portante. Exemples de celles-ci incluent la désactivation des justifications de traction transversale pour les écharpes et les barres courbées ou la modification de l'angle de coupe maximale de la fibre.
@stabilityTab@

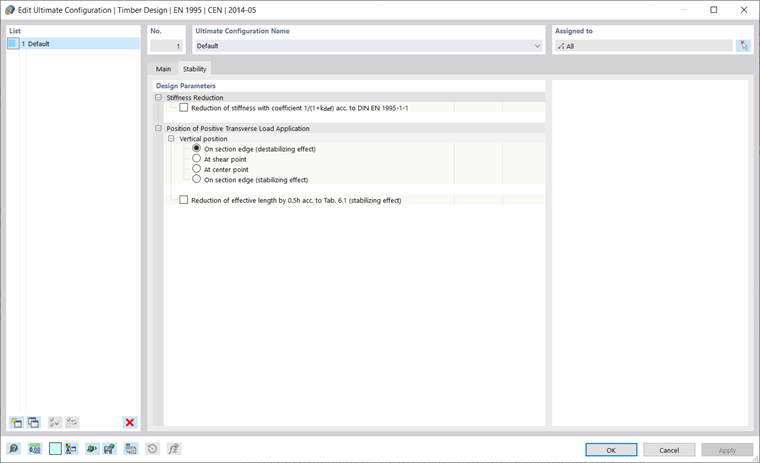

Stabilité
L'onglet Stabilité est disponible si la justification de stabilité est activée dans l'onglet Base. Selon la norme de calcul choisie, vous pouvez définir ici d'autres paramètres pour les justifications de stabilité.
Point d'attaque de la charge
Si des charges transversales existent, il est important de définir où ces forces agissent sur le profil : selon le point d'attaque, les charges transversales peuvent avoir un effet stabilisant ou déstabilisant et ainsi influencer de manière significative le moment critique de déversement Mcr. Le point d'attaque influence principalement le solveur de valeur propre pour la détermination du moment critique de flexion si celui-ci a été choisi dans les longueurs efficaces comme méthode de détermination. Pour les barres à section constante, le point d'attaque de la charge influence également la définition des longueurs de barres équivalentes selon la note en bas de la Table 6.1 de l'EN 1995-1-1.
D'autres options sont disponibles selon la norme de calcul choisie.
