Todos los materiales disponibles en el modelo se enumeran de nuevo en los Datos de entrada del complemento de cálculo.
Materiales válidos

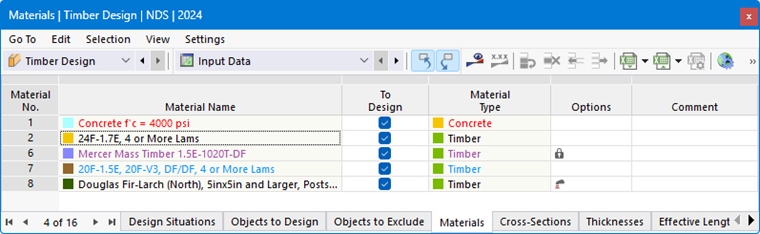

El color de fuente de los materiales le proporciona información sobre la utilización y validez del material en el complemento de cálculo seleccionado:
- Azul = material no utilizado en todo el modelo
- Rojo = material no adecuado para el cálculo en el complemento activo
- Gris = material no utilizado para los objetos seleccionados para el cálculo
- Negro = el objeto con este material se selecciona para el cálculo en el complemento activo
En Cálculo de madera, solo se admiten los materiales del tipo Madera , de lo contrario no se definen todas las propiedades necesarias para el cálculo (véase el capítulo -6/000034 Materiales del manual de RFEM).
Independientemente de la selección en la casilla de verificación "Para calcular", los objetos con materiales no válidos no se consideran en el cálculo (una clasificación automática en "No válido/Desactivado").
Quitar materiales del cálculo
Para todos los materiales válidos, puede desactivar todos los objetos con este material desmarcando la casilla de verificación "Hasta el cálculo". Por lo tanto, estos objetos se asignan a la columna "No válido/desactivado" y se eliminan del cálculo (consulte Objetos para calcular).
Ajuste de propiedades del material
Las propiedades del material se pueden ajustar en el cuadro de diálogo de edición para el material. Los valores modificados se consideran en el cálculo de madera. Haga doble clic en una fila o haga clic en el botón
para ir directamente al cuadro de diálogo de edición del material.

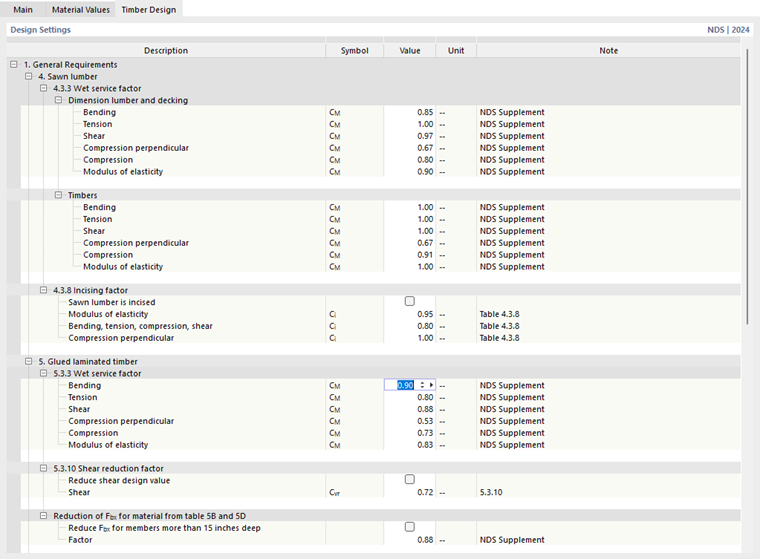

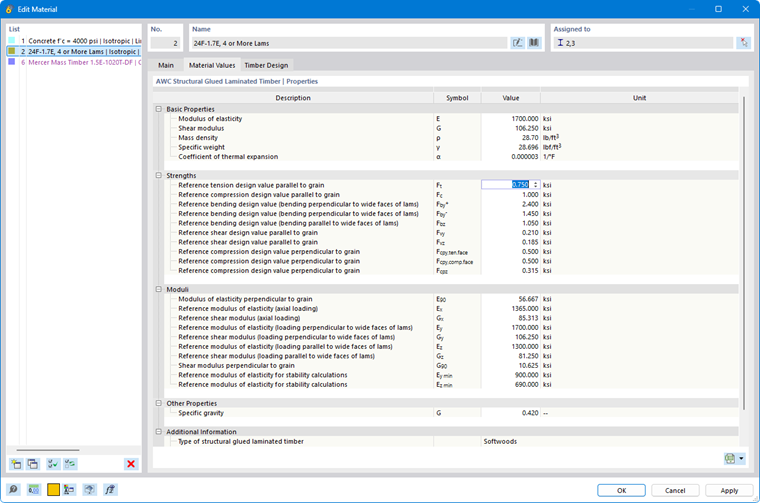

En la pestaña Principal , active la opción "Material definido por el usuario" para editar las propiedades del material para el cálculo de madera. Por ejemplo, puede ajustar la rigidez y resistencia del material en la pestaña Valores del material. Los coeficientes parciales de seguridad y otros coeficientes relevantes para el cálculo del material según la norma de cálculo respectiva también se definen en la pestaña Cálculo de madera.
Opciones
La columna "Opciones" de la tabla incluye los iconos para varias configuraciones existentes o valores modificados, por lo que puede obtener rápidamente una visión general y, por ejemplo, identificar los materiales ajustados.
