En el cuadro de diálogo Configuración de resistencia al fuego se realizan los ajustes básicos para la comprobación de la resistencia al fuego de las barras y superficies ("cálculo en caliente"). Aquí se define cuánto tiempo deben resistir los objetos la acción del fuego y qué lados de la sección o de la superficie están expuestos al incendio.
El concepto de configuraciones de cálculo se describe en el capítulo Cálculo de madera. Las configuraciones de resistencia al fuego también están adaptadas a la Norma que se haya definido en los datos base del modelo para el cálculo de madera.
Barras

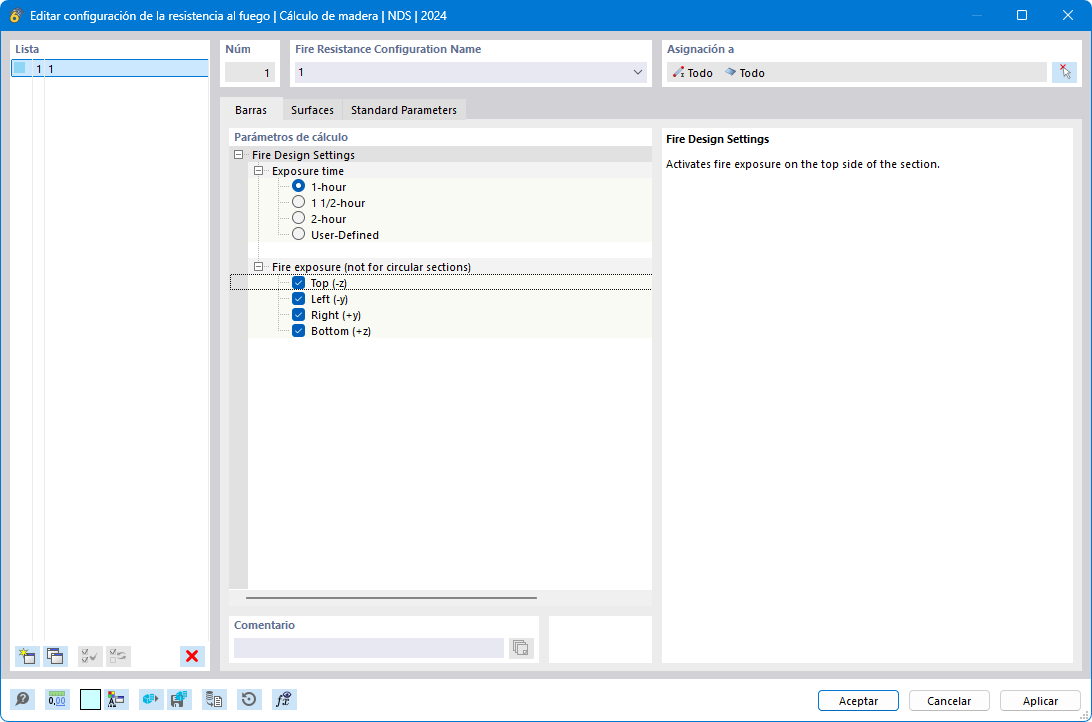

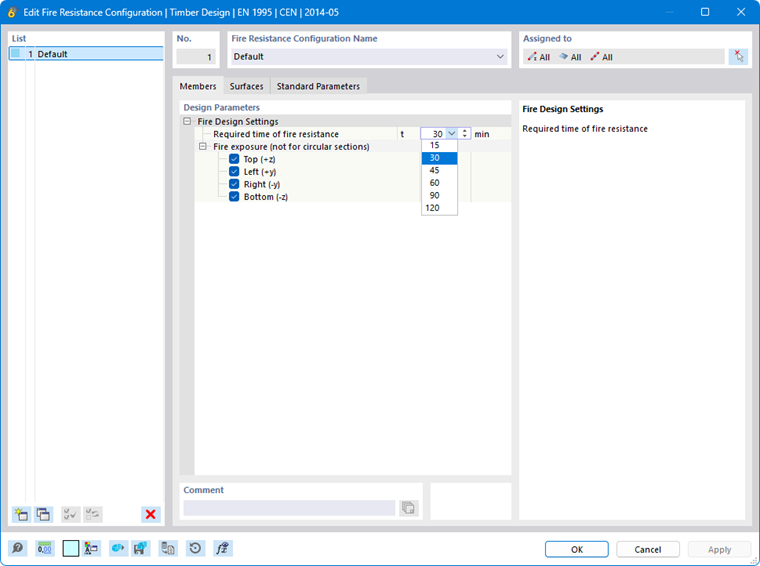

En la pestaña Barras se realizan los ajustes para el cálculo frente al fuego de barras y conjuntos de barras.
Actualmente, el cálculo está limitado a secciones rectangulares simples
y secciones circulares
. Para todos los demás tipos de sección se muestra un mensaje de error.

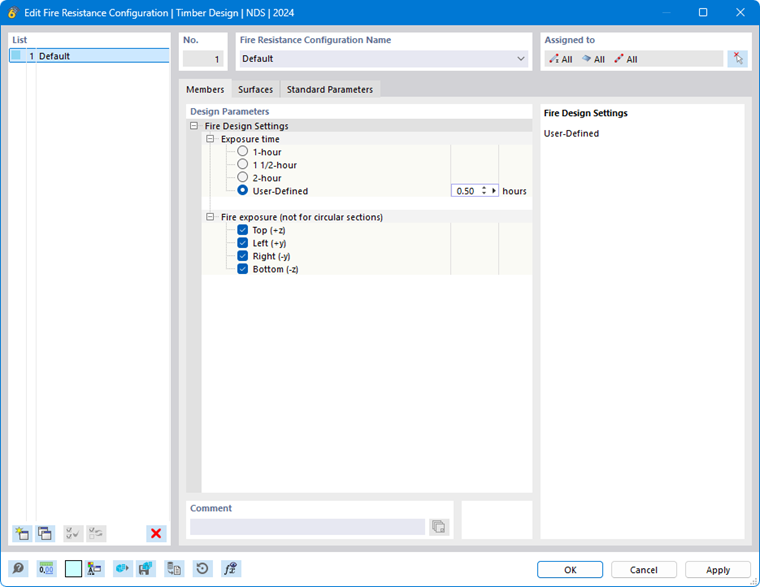

Duración requerida de la resistencia al fuego / Duración de la acción
Defina cuánto tiempo deben resistir las barras el incendio o cuánto tiempo es efectiva la solicitación por incendio. En algunas normas se ofrecen opciones para requisitos típicos. No obstante, también puede introducir la duración del incendio de forma personalizada.
Solicitación por incendio
Con las casillas de verificación puede controlar qué lados de la sección están expuestos al incendio.
Para una sección circular
, la definición de la exposición al fuego no es relevante, ya que la sección se reduce en todo el perímetro.
La carbonización debida a la duración del incendio y a la exposición al fuego de la sección da como resultado una sección residual en la que se realiza el cálculo según la norma correspondiente.
Superficies

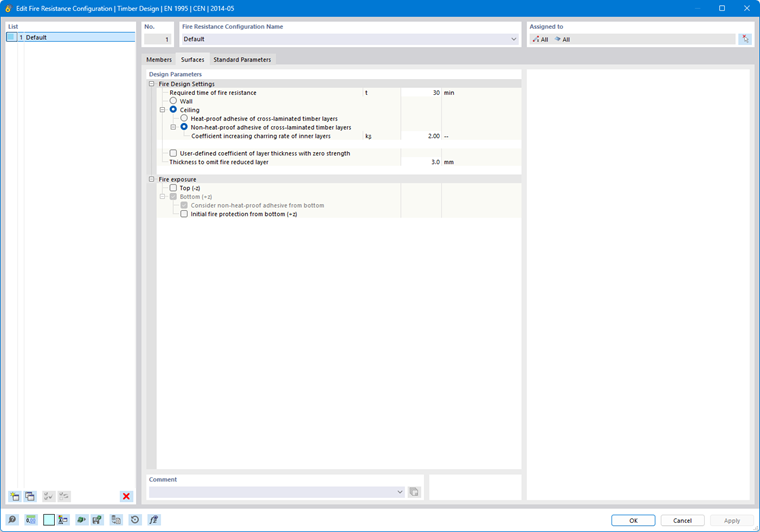

En la pestaña Superficies se realizan los ajustes para el cálculo frente al fuego de superficies.

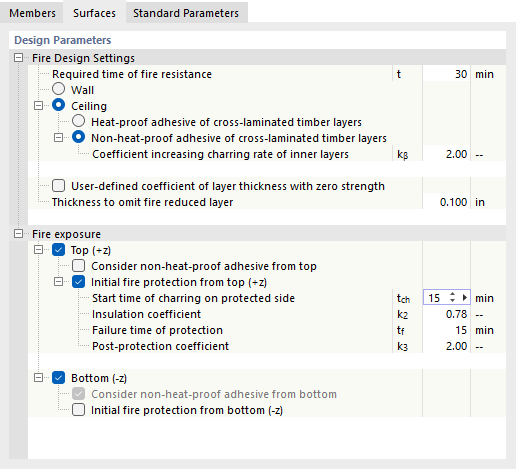

Ajustes para el cálculo frente al fuego
Defina cuánto tiempo deben resistir las superficies el incendio o cuánto tiempo es efectiva la solicitación por incendio. En el cálculo según EN 1995-1-2 [1] puede indicar si el incendio se produce en un muro o en una losa y si existe, en cada caso, un adhesivo resistente al calor entre las capas de madera contralaminada. Con un adhesivo resistente al calor, la carbonización es lineal. Si el adhesivo no es resistente al calor, se asume un desarrollo escalonado de la carbonización.

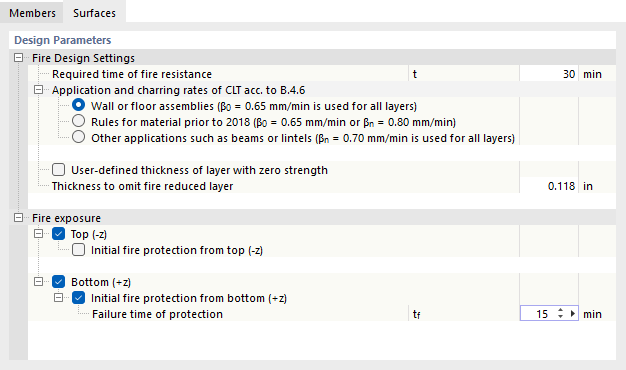

En el cálculo de componentes de madera contralaminada según CSA O86 [2] B.4.6, se pueden aplicar velocidades de carbonización específicas para los siguientes casos:
- componentes planos como muros o losas de piso
- componentes fabricados con un material según versiones anteriores de ANSI/APA PRG 320 (antes de 2018)
- otros componentes como vigas o dinteles
La opción 'Espesor de la capa personalizado con resistencia nula' permite reducir la sección mediante una capa sin resistencia, con el fin de tener en cuenta la reducción de resistencia de la madera calentada más allá de la zona carbonizada.
El 'Espesor a despreciar de la capa reducida por incendio' define el espesor mínimo de una capa para el cálculo: la capa solo se tiene en cuenta si su espesor restante tras la carbonización es mayor que el valor introducido. Las capas residuales más delgadas no se tienen en cuenta.
Solicitación por incendio
Indique qué lado(s) de la superficie están expuestos al incendio. La lado de superficie 'Superior (-z)' es el lado negativo de la superficie (es decir, opuesto al eje z local), y el lado de superficie 'Inferior (+z)' es el lado positivo.
Con las casillas de verificación 'Protegido inicialmente por arriba/por abajo' puede definir si la superficie está protegida contra la acción del fuego mediante determinadas medidas, por ejemplo, revestimientos de protección contra incendios en forma de placas de cartón-yeso. En tal caso, introduzca los parámetros como el tiempo de fallo del revestimiento de protección contra incendios. Este indica a partir de cuándo la solicitación por incendio es efectiva para la superficie.
Parámetro de la norma

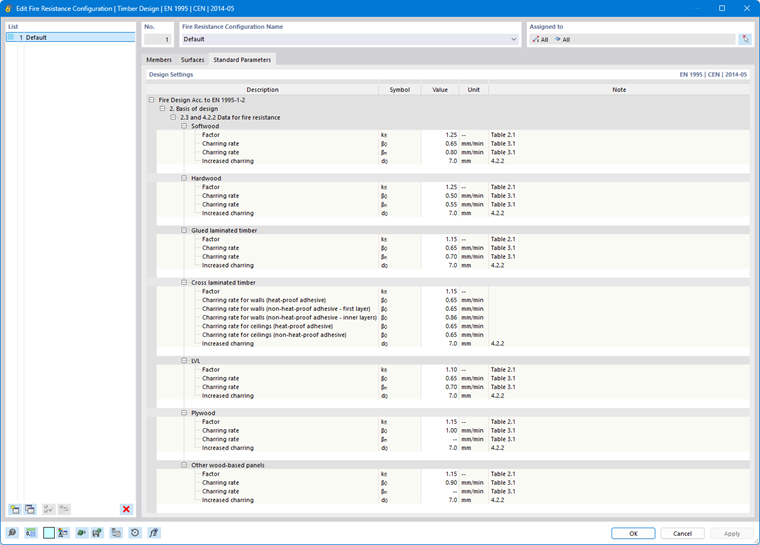

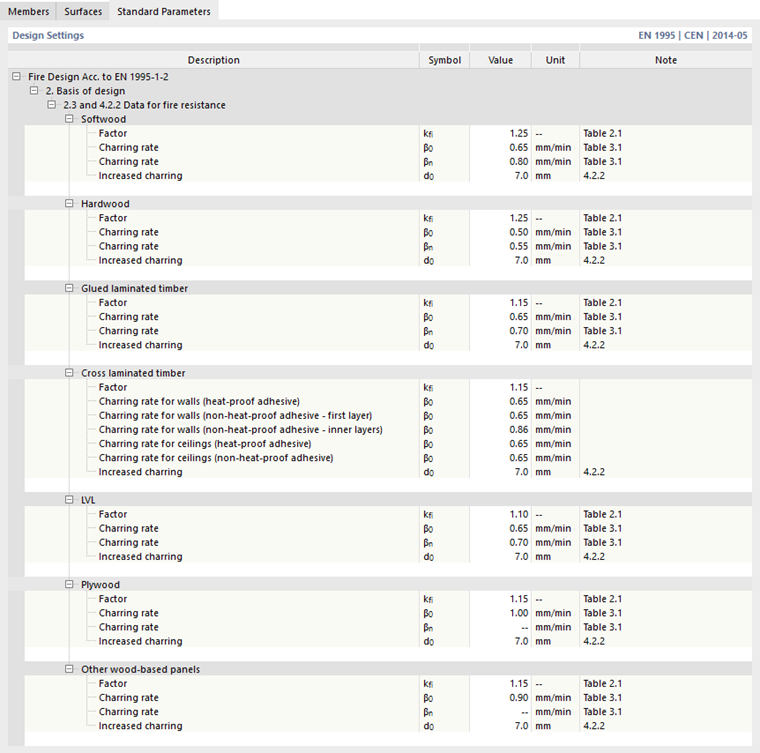

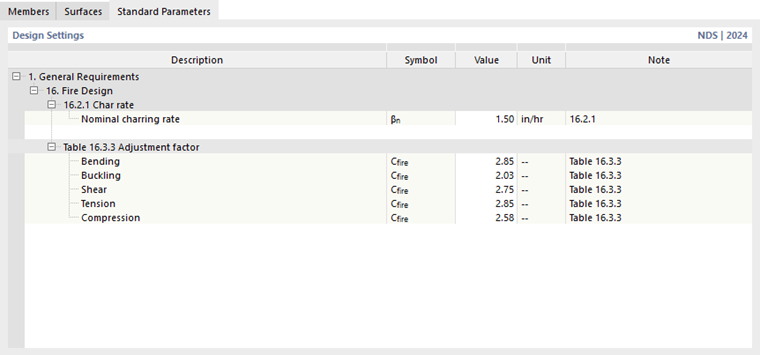

La pestaña Parámetro de la norma gestiona los parámetros específicos de la norma.
Aquí puede comprobar y, si es necesario, ajustar las velocidades de carbonización, los coeficientes o los factores de ajuste.
Situación de proyecto para incendio

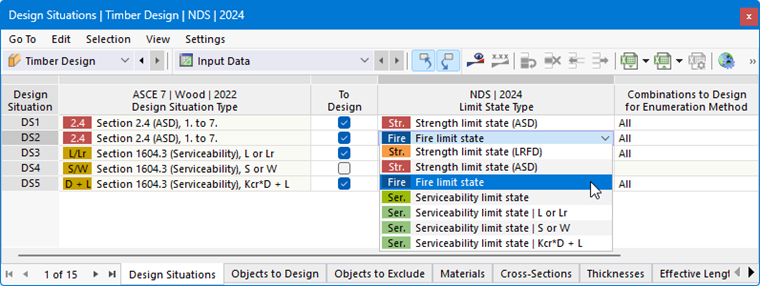

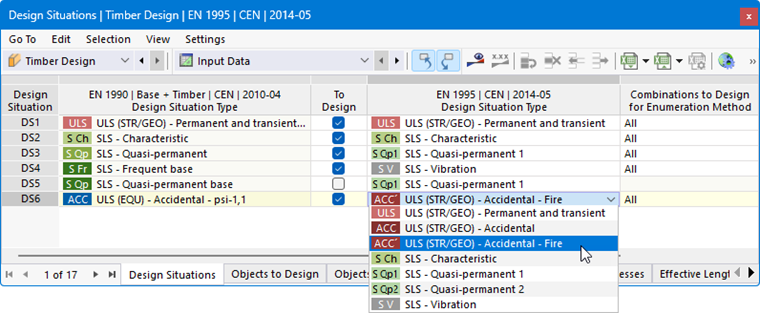

Para el cálculo en caso de incendio, debe estar seleccionado en el lado del cálculo un tipo de situación de proyecto o tipo de estado límite con la denominación Incendio. Si no es así, ¡no se realizará el cálculo en caliente! Por lo tanto, asigne el tipo adecuado en la tabla Situaciones de proyecto.

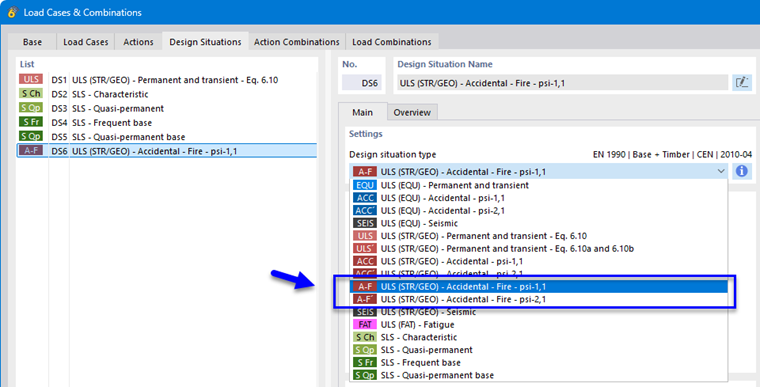

Si ha creado una situación de proyecto para el caso de incendio en el cuadro de diálogo de RFEM Casos de carga y combinaciones, el tipo está preseleccionado de forma adecuada.
