Las barras representativas son "plantillas de barras" para objetos 1D que tienen propiedades idénticas con respecto al material, la sección, el tipo de barra y la longitud. Solo se analiza la barra con los esfuerzos internos y momentos determinantes de todos los tipos similares. De esta manera, los representantes proporcionan una buena visión general tanto en el programa como en el informe. También facilitan la evaluación y documentación de los resultados.
Uso en RFEM y RSTAB
No es necesario crear las barras representativas manualmente: Se generan automáticamente a partir de las propiedades de las barras disponibles en el modelo. Para hacer esto, active la opción correspondiente en la pestaña "Configuración y opciones" de los Datos básicos del modelo.

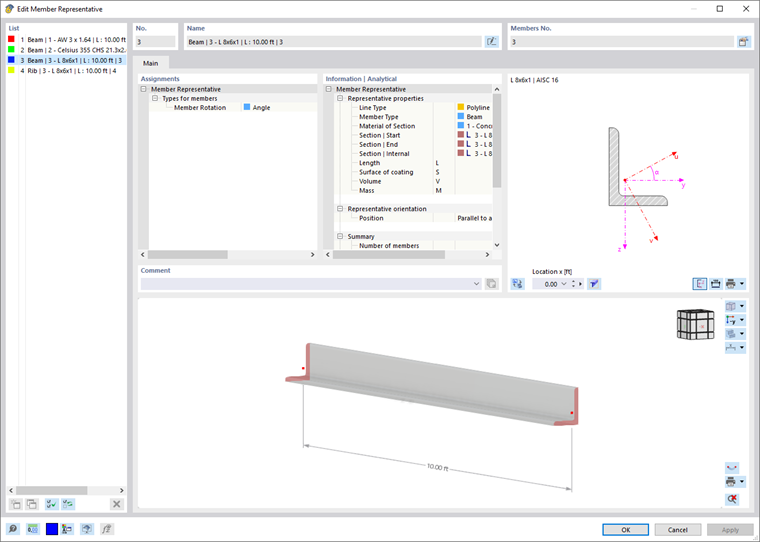

Las barras representativas se enumeran en el Navegador - Datos bajo los objetos básicos. En el cuadro de diálogo de edición, se pueden asignar las propiedades de cálculo.
