Una rejilla de líneas es una rejilla en una, dos o tres dimensiones cuyos puntos de intersección representan puntos de referencia para las entradas gráficas. Por lo tanto, sirve como ayuda para dibujar la posición de los objetos.
Introducción en RFEM y RSTAB

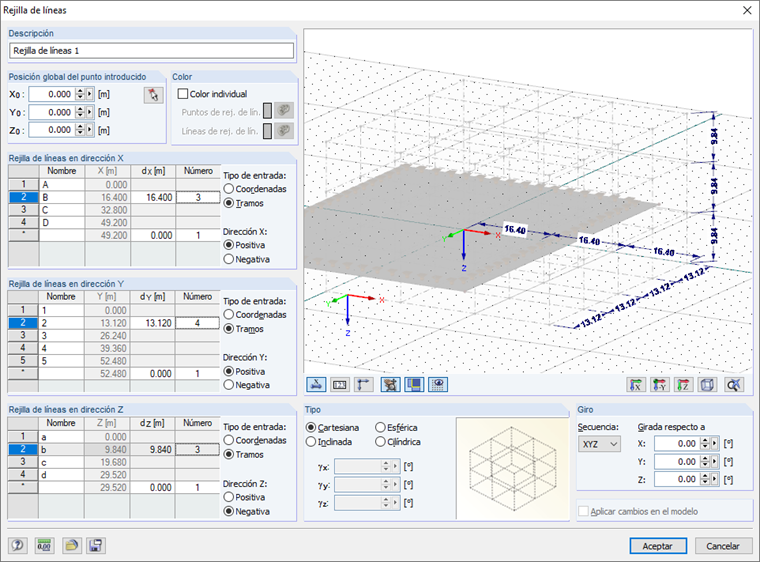

Una rejilla de líneas se puede definir al usar el menú "Insertar" → "Rejilla de líneas" o el menú contextual en el navegador "Datos".
Están disponibles los siguientes tipos de rejilla de líneas:
- Cartesiano
- Inclinado (una rejilla se puede girar alrededor de cualquier eje en cualquier ángulo de rotación γ)
- Esférico
- Cilíndrico
El origen de la rejilla de líneas se define en la sección "Posición global del punto introducido".
En las secciones "Rejilla de líneas en dirección X/Y/Z" puede definir la separación y el número de tramos. Las casillas de verificación "Positiva" y "Negativa", controlan en qué dirección del eje global se genera la rejilla de líneas.
La rejilla de líneas se puede girar sobre un eje. Para esto, hay una secuencia en la sección "Giro" donde puede seleccionar la secuencia de los ejes locales X', Y' y Z'. En los cuadros de texto bajo "Girada respecto a" puede especificar el ángulo de giro sobre los ejes globales X, Y y Z.
Si se activa la casilla de verificación "Aplicar cambios en el modelo", se ajustan los nudos situados en los puntos de intersección de la rejilla de líneas. En todos los demás nudos, los cambios no tienen efecto en la rejilla lineal.
Es posible guardar la rejilla de líneas como plantilla utilizando el botón [Guardar como...] y volver a utilizarla con el botón [Cargar los datos guardados].
Puede ajustar la visualización de la rejilla de líneas usando los botones bajo la ventana del gráfico. Aquí puede mostrar u ocultar la numeración o la descripción definida por el usuario así como las dimensiones y el sistema de ejes de una rejilla de líneas.
Para las rejillas de líneas, están disponibles las funciones de edición gráfica. Esto permite mover o copiar la rejilla de líneas seleccionada.
