Con líneas auxiliares se pueden crear líneas de fondo y rejillas personalizadas que facilitan la entrada de objetos en planos o ejes. Tanto el número como la disposición de las líneas auxiliares se pueden ajustar a las condiciones geométricas del modelo.
Para la modelización es posible realizar un "bloqueo" de las líneas auxiliares. Dicho bloqueo evita un desplazamiento no deseado de las líneas auxiliares durante la entrada gráfica de los objetos. No obstante, la función de captura en los puntos de intersección de las líneas auxiliares sigue activa.
Entrada en RFEM y RSTAB

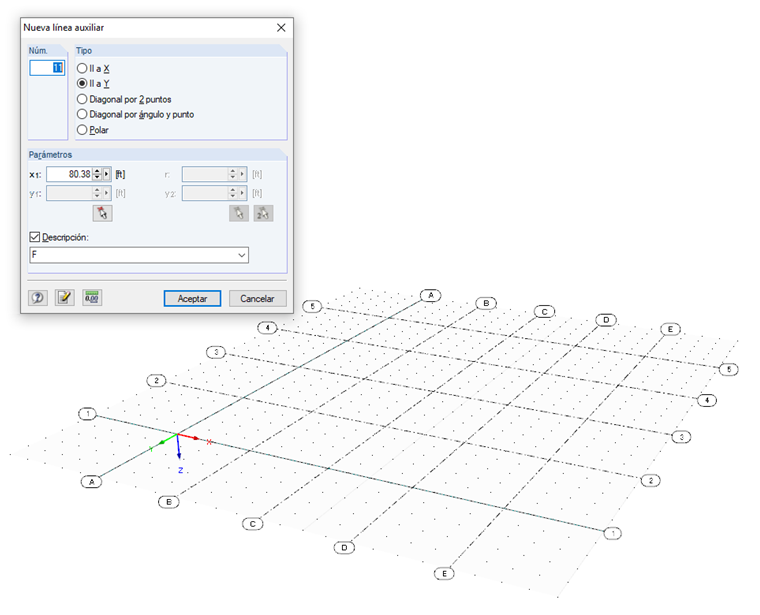

Las líneas auxiliares se pueden generar en el plano de trabajo actual mediante una entrada de diálogo o de forma gráfica. El diálogo de entrada se puede acceder a través del menú "Insertar" → "Objetos auxiliares" → "Líneas auxiliares" → "Diálogo".
Las líneas auxiliares se pueden definir de las siguientes formas:
- Paralelas a un eje del sistema de coordenadas global en el plano de trabajo actual
- Arbitrarias a través de dos puntos o un punto y un ángulo en el plano de trabajo actual
- Polares en el plano de trabajo actual
En la representación de las líneas auxiliares se puede mostrar u ocultar su numeración o una designación personalizada.
Las líneas auxiliares disponen de funciones gráficas de edición. Así, una línea auxiliar seleccionada se puede mover o copiar en el plano original. El tipo de definición (véase la enumeración arriba) no se ve afectado por esto.
