Una carga circular libre actúa como una carga superficial constante o linealmente variable en una región circular y definible libremente de una superficie.
Aplicación en RFEM

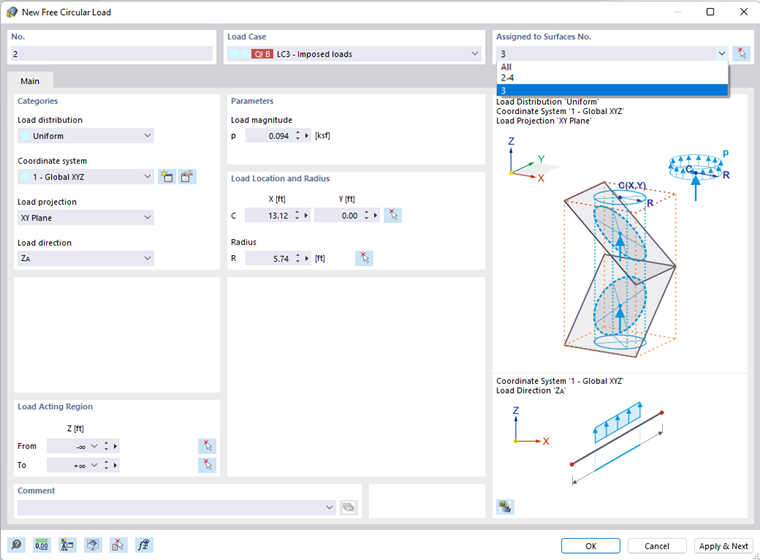

Las cargas circulares libres se pueden insertar y definir en RFEM a través de "Insertar" → "Cargas" → "Cargas circulares libres" → "Diálogo" o en formato tabular.
En la lista "Caso de carga" se debe seleccionar el caso de carga al que se asignará la carga circular.
En la sección "Asignado a superficies" se puede controlar el área de aplicación de la carga. En la lista se ofrecen varias opciones para elegir:
- "Vacío": La carga no actúa sobre ninguna superficie.
- Todo(s): La carga se aplica a todas las superficies que son cortadas perpendicularmente al plano de proyección desde los puntos de carga.
- "Número": La carga actúa solo sobre las superficies con los números indicados.
En la lista "Distribución de carga" están disponibles las siguientes opciones:
- Uniforme: La carga circular actúa con un tamaño constante.
- Lineal: La carga tiene un tamaño linealmente variable.
En la sección "Parámetros" se puede especificar el tamaño de la fuerza de la carga. En el caso de una carga linealmente variable, se deben introducir dos valores de carga: el valor pC en el centro y el valor pR en la línea de borde.
En la sección "Punto de carga" se deben indicar las coordenadas del centro del círculo C.
