Siempre tiene que haber un origen del sistema de coordenadas. Basado en esto, es posible localizar de forma precisa los objetos en el espacio según el tipo del sistema de coordenadas.
Tipos de sistema de coordenadas en RFEM y RSTAB
- Cartesiano (X, Y, Z): el SC más común. Se define por medio de tres ejes ortogonales que son perpendiculares entre sí. X, Y, Z son siempre las expansiones traslacionales.
- X-cilíndrico (X, R, φ): en este caso, se puede imaginar un cilindro donde la altura del eje corresponde a X. Los puntos en el cilindro están determinados por la altura (coordenada X), el radio del cilindro (R) y el ángulo (φ).
- Cilíndrico en Y (R, Y, φ): similar al cilíndrico en X.
- Z-cilíndrico (R, φ, Z): similar al cilíndrico en X.
- Polar (R, φ, θ): es un SC esférico, donde la posición del nudo se describe mediante la distancia al origen (R) y los ángulos φ y θ.

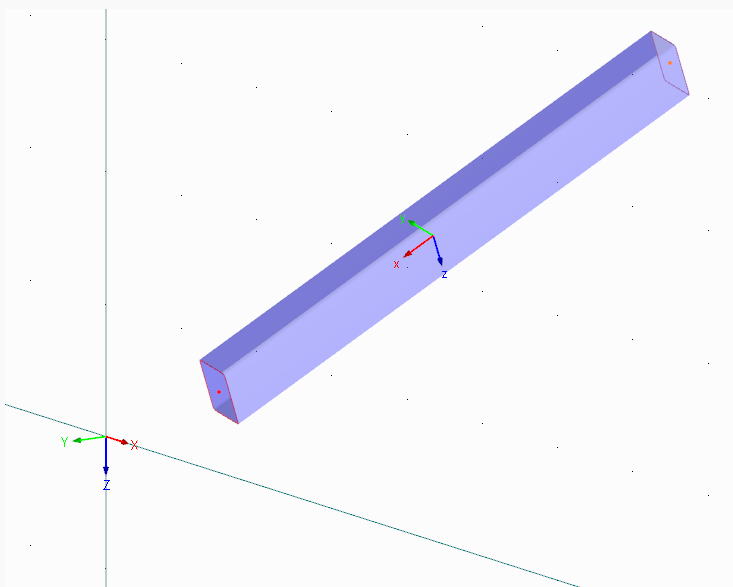

Además, hay una diferencia entre un sistema de coordenadas global y local. Los sistemas descritos anteriormente se definen como SC globales. Los sistemas de coordenadas locales suelen ser específicos de un objeto. Al contrario que los SC globales, los locales se designan con letras minúsculas.
