Valores resultantes en superficies

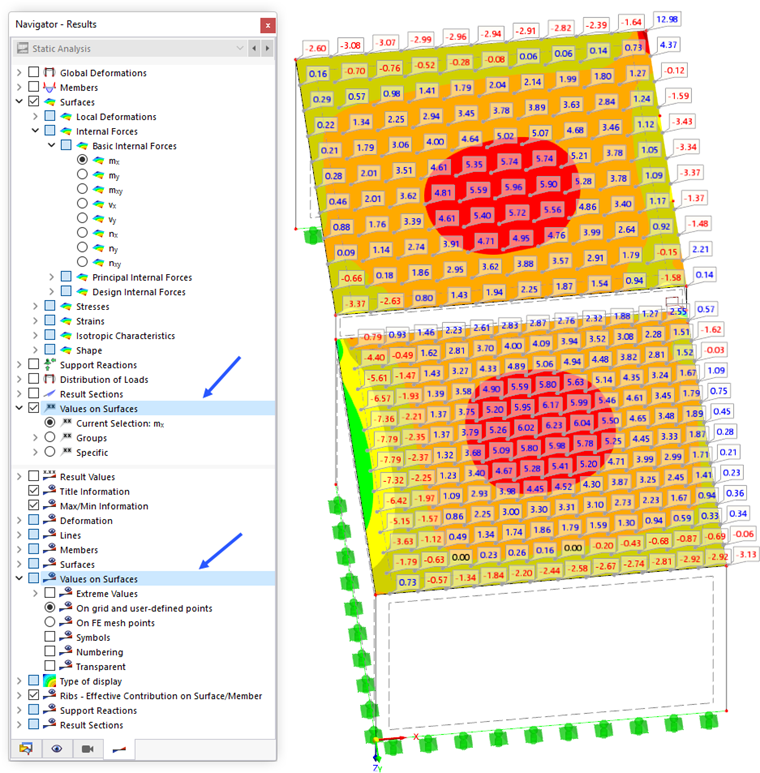

Con la categoría "Valores en superficies" en la sección superior del navegador de resultados, puede activar y desactivar la visualización de los valores de los resultados. Aquí también puede definir los tipos de resultados cuyos valores se muestran.
La categoría "Valores en superficies" en la sección inferior del navegador de resultados gestiona la configuración que puede utilizar para influir en la salida y visualización de los valores de resultados.

Categorías de resultados

En el elemento de menú "Valores en superficies" en la sección superior del navegador de resultados, puede seleccionar una de las siguientes tres categorías de resultados:

  • Selección actual
  • Grupos
  • Específicos

Ajustes para los valores de los resultados

Las propiedades de visualización de los resultados se pueden configurar en la sección inferior del elemento de menú "Valores en superficies". Están disponibles las siguientes opciones:

Extremos

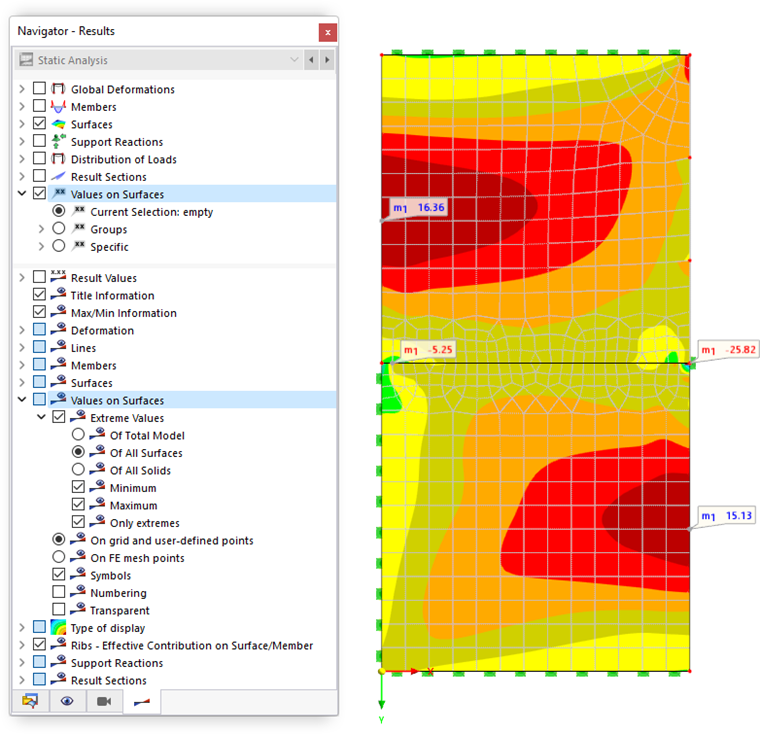

Al seleccionar la casilla de verificación "Valores extremos", puede controlar si solo se muestran los valores extremos de los resultados.

En la cuadrícula y en los puntos definidos por el usuario/En los puntos de la malla EF
Los valores de los resultados se pueden mostrar en los puntos de la cuadrícula (los puntos definidos por el usuario están en preparación) o en los puntos de la malla EF.

Símbolos/Numeración/Transparente
Las últimas tres casillas de verificación "Valores en superficies" en la sección inferior del navegador controlan cómo se muestran los valores.

  • Simbolos: El tipo de resultado (u, m1, σz) se especifica adicionalmente.
  • Numeración: Se muestra el número del punto de la cuadrícula & nbs; R o el punto N de la cuadrícula de EF.
  • Transparente: Los valores se muestran sin marco ni fondo.
