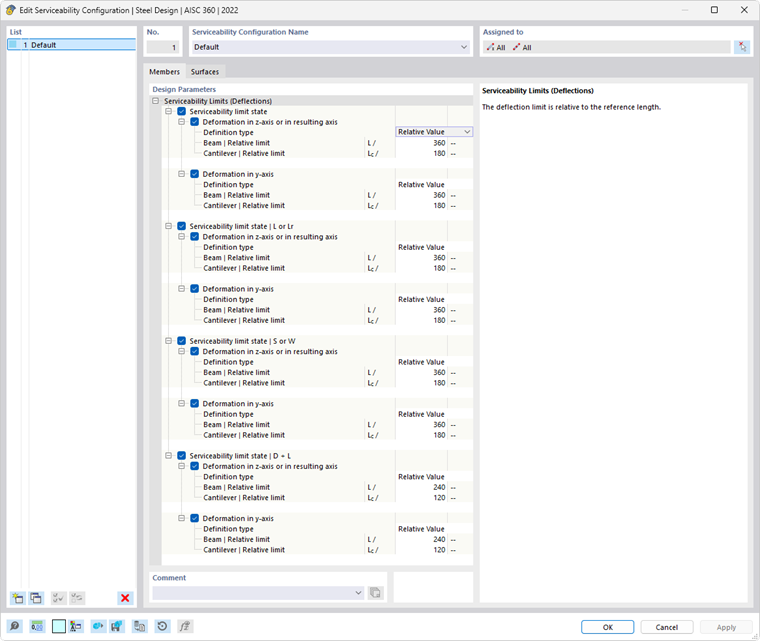

Nella scheda Base della finestra di dialogo 'Configurazione della capacità di servizio', si impostano i limiti che si applicano alle deformazioni delle aste e dei set di aste.
I 'Parametri di progettazione' sono suddivisi in categorie. Variano a seconda della norma di progettazione.
Limiti di Capacità di Servizio
Esistono diversi tipi di situazione di progetto per le verifiche di servizio (vedi capitolo Situazioni di progetto del manuale RFEM). Per esempio, nella verifica secondo EN 1993-1-1 si distingue tra la combinazione caratteristica, frequente e quasi-permanente. Per ogni tipo di combinazione è possibile impostare limiti specifici per le deformazioni che si riferiscono alle direzioni degli assi delle aste.

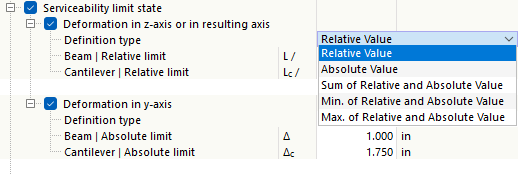

I limiti delle deformazioni sono generalmente riferiti alla lunghezza dei componenti: più lunga è un'asta, maggiori sono le deformazioni consentite. Nell'elenco accanto al 'Tipo di definizione' si può scegliere in quale forma definire il limite.
- Valore relativo: Il limite è definito in base alla lunghezza dell'asta o del set di aste.
- Valore assoluto: Il valore della deformazione massima è impostato direttamente.
- Somma di valore relativo e assoluto: Il limite è dato dalla somma di valore relativo e valore assoluto.
- Valore min. tra relativo e assoluto: È applicato il valore più basso tra valore relativo o assoluto.
- Valore max. tra relativo e assoluto: È applicato il valore più alto tra valore relativo o assoluto.
A seconda del supporto del componente - 'Trave' supportata su entrambi i lati o 'Mensola' supportata su un solo lato - sono generalmente rilevanti limiti diversi di deformazione. Il tipo presente per un segmento specifico è determinato automaticamente in base ai supporti di progetto assegnati: un segmento con supporti di progetto su entrambi i lati o senza supporti di progetto è considerato una Trave, un segmento con un supporto di progetto su un lato è considerato una Mensola. I supporti di progetto possono essere impostati nella scheda Supporti di progetto e Deformazione delle aste e dei set di aste.
Se necessario, adegua i limiti preimpostati per le verifiche delle deformazioni degli oggetti.
Vibrazione (per EN, NTC)
L'inserimento del limite per la verifica delle vibrazioni consente di verificare facilmente un'ampiezza di vibrazione. Nella verifica vengono controllate tutte le situazioni di progetto della categoria 'Vibrazione' (la selezione avviene nella tabella delle Situazioni di progetto). Si assume che si tratti di combinazioni di carico o combinazioni di risultati corrispondenti che contengono i valori massimi delle ampiezze di vibrazione sotto forma di deformazioni. Queste vengono confrontate con il limite inserito.
Limitazione della flessione delle lamiere (per EN, NTC)
Per la combinazione frequente GZG è possibile attivare un controllo delle snellezze delle pareti secondo EN‑1993‑2, Sezione 7.4. A seconda dell'opzione selezionata, il limite viene applicato per i ponti ferroviari o per i ponti stradali per la verifica. Se hai assegnato all'oggetto da progettare Controventi trasversali e li hai attivati per l'Add-On di progettazione, nel controllo della flessione delle pareti vengono utilizzate le distanze tra i controventi trasversali. La lunghezza di riferimento per la verifica è impostata pari alla lunghezza di riferimento Lz dalla scheda Supporti di progetto e Deformazione.
