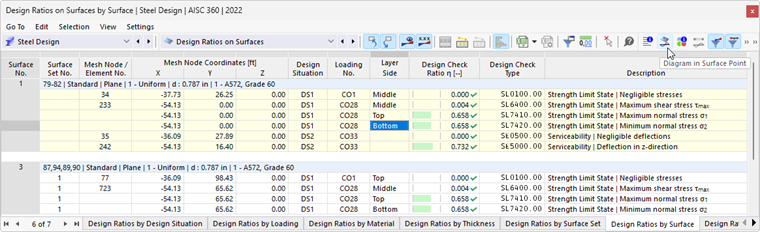

I risultati del percorso nel punto di superficie rappresentano i risultati nella sezione trasversale della superficie. Per richiamare questa visualizzazione, fare clic sul pulsante
. Disponibile nelle tabelle dei risultati della categoria 'Verifica acciaio' per gli oggetti superficie.
Si apre la finestra 'Risultati del percorso nel punto di superficie'.
Il grafico mostra lo stato di tensione corrispondente al risultato della riga attuale della tabella. A seconda dell'impostazione nel dialogo Impostazioni globali, questi sono i risultati per il nodo della rete o punto della griglia. Vengono visualizzati come andamento lineare basato sui risultati delle facce di superficie (superiore, inferiore, centrale).
È possibile adattare il grafico con i pulsanti nella barra degli strumenti. Funzionano come segue:
| Pulsante | Funzione |
|---|---|
|
Pulsante elenco con opzione di selezione per Tipi di risultato |
|
Mostra e nasconde i valori delle facce di superficie |
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
Mostra e nasconde le misurazioni |
|
Mostra e nasconde i contorni degli strati |
|
Mostra e nasconde l'asse z locale |
|
Apre il dialogo 'Modifica spessore' |
|
Consente di stampare la visualizzazione attuale |

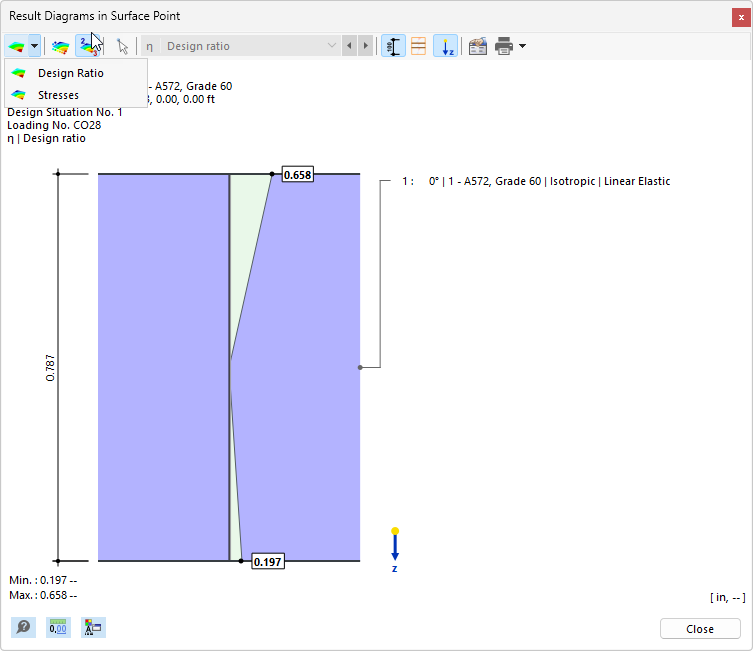

Tipi di risultato
Con il pulsante elenco
è possibile selezionare quale tipo di risultato rappresentare nella sezione trasversale di superficie. Sono disponibili due opzioni (vedi immagine Risultati del percorso nel punto di superficie):
- Utilizzazioni
- Tensioni

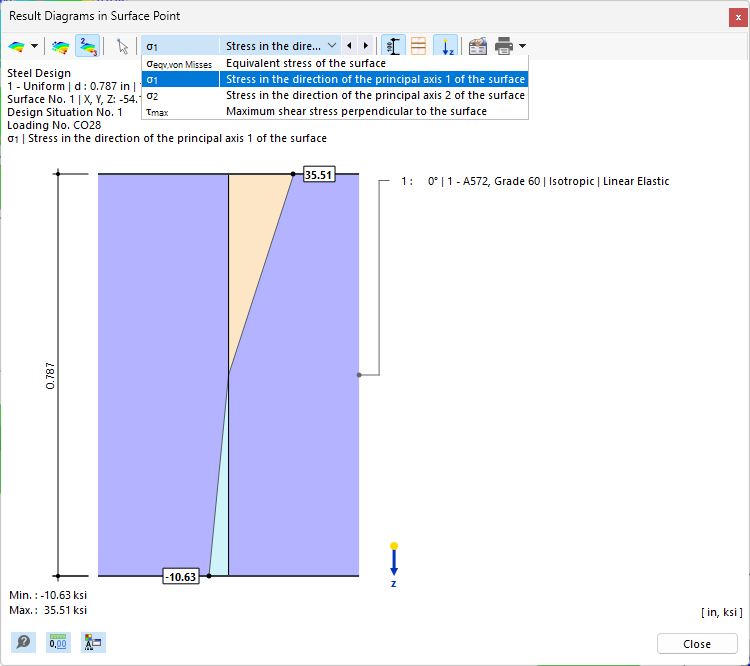

Per le tensioni, è possibile specificare nella lista della barra dei menu il tipo di tensione di cui si desidera controllare gli andamenti.
Stampa grafica
Con il pulsante elenco
è possibile stampare direttamente il grafico attuale, salvarlo come PDF oppure trasferirlo al registro di stampa. I dettagli da visualizzare possono essere definiti anche nell'anteprima di stampa.
