Impostazioni globali

Aprire le Impostazioni Globali

Le impostazioni fondamentali per la progettazione in acciaio sono gestite nella finestra di dialogo "Impostazioni Globali". Questa finestra è sostanzialmente indipendente dalla norma selezionata nei dati di base del modello. Tuttavia, i valori predefiniti possono variare.

È possibile aprire le impostazioni globali con una delle seguenti modalità:

1. Menu contestuale nella voce del navigatore "Progettazione in Acciaio"
2. Pulsante nella barra degli strumenti delle tabelle per la progettazione in acciaio

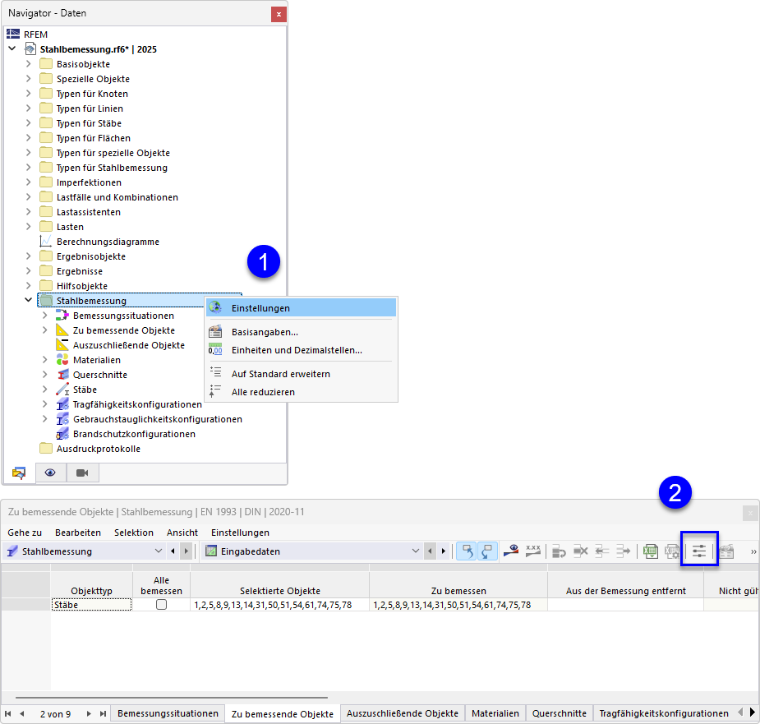

Apertura della finestra di dialogo "Impostazioni globali"

Impostazioni Globali

Finestra di dialogo 'Impostazioni globali' per Verifica acciaio secondo EN 1993

Configurazioni da calcolare

Per impostazione predefinita, tutte le configurazioni disponibili vengono calcolate. Tuttavia, se si desidera, ad esempio, rinunciare all'analisi del servizio, disattivare l'opzione "Servizio". In questo modo non verranno eseguite verifiche della funzionalità; i dati di input per la progettazione in acciaio verranno ridotti di conseguenza.

Le situazioni di progetto assegnate a una configurazione disattivata non verranno considerate nella verifica. La distribuzione delle situazioni di progetto è regolata nella tabella Situazioni di Progetto.

Impostazioni di Smorzamento

Le impostazioni di smorzamento sono rilevanti per la progettazione delle superfici. Le tensioni vengono determinate per i nodi della mesh FE e successivamente smorzate tramite un metodo di interpolazione. In questo modo, si può vedere un andamento continuo dei risultati nella grafica.

Nella lista sono disponibili le seguenti impostazioni di smorzamento:

• Costante negli elementi di mesh
• Non continuo
• Continuo all'interno delle superfici
• Continuo all'interno dei set di superfici, altrimenti all'interno delle superfici (predefinito)
• Continuo all'interno di tutte le superfici

Le singole opzioni sono descritte nel capitolo Risultato Smorzamento del manuale di RFEM.

Metodi di Verifica

In questa sezione è possibile controllare come vengono trasmesse le dimensioni di taglio delle combinazioni di carico e di risultato alla progettazione. Nella lista sono disponibili tre metodi di verifica.

• Metodo Enumerativo

Tutte le combinazioni di carico e di risultato di una situazione di progetto vengono calcolate singolarmente. Questo approccio fornisce generalmente i risultati più accurati, ma può comportare tempi di calcolo più lunghi.

• Metodo Avvolgente

Vengono inizialmente calcolate le dimensioni di taglio avvolgenti (max/min) di tutte le combinazioni di carico e di risultato di una situazione di progetto. Le verifiche vengono quindi eseguite con queste dimensioni di taglio. Rispetto al metodo enumerativo, questo consente di ridurre il tempo di calcolo. Tuttavia, non è escluso che tutte le configurazioni vengano catturate.

• Metodo Misto

Questo approccio offre un compromesso tra i due metodi precedenti: è possibile stabilire un limite supremo per le varianti di una situazione di progetto per gli elementi e le superfici che devono essere progettati secondo il metodo enumerativo. Una volta che il numero di combinazioni di carico e di risultato supera questo limite, la progettazione avviene con il metodo avvolgente.

Verifica delle Snellezze degli Elementi/Aste

Nell'ambito della progettazione in acciaio viene verificata anche la snellezza delle aste e dei set di aste soggetti a trazione o pressione, oppure a piegamento. Qui è possibile definire i valori limite λ_lim. Se per gli elementi o i set di aste da progettare sono definite Lunghezze di Instabilità per i segmenti, queste verranno considerate nel calcolo delle snellezze. La valutazione viene effettuata nelle tabelle dei risultati per Snellezze.

Ottimizzazione - Massimo Utilizzo Consentito

L'add-on può eseguire un'ottimizzazione per le sezioni trasversali standardizzate (vedi capitolo Sezioni Trasversali). Durante la verifica delle possibili varianti, l'utilizzo della variante viene confrontato con il valore massimo definito in questo punto.

Salvare i Risultati

Nei modelli con migliaia di oggetti, i file di risultato possono diventare molto grandi. Nella lista sono disponibili due opzioni con cui influenzare il salvataggio dei risultati di progettazione.

• Per Luogo o Per Nodazione/ Punto di Rete

I risultati massimi vengono salvati per tutti i punti di tensione delle aste o per i nodi FE e i punti di griglia delle superfici. Questo ha un impatto corrispondente sulla dimensione del file.

• Per Oggetto

Vengono salvati solo i risultati massimi di ciascuna asta o superficie. Il file di risultato diventa notevolmente più piccolo.

Impostazioni di Smorzamento per il Calcolo degli Elementi di Risultato

Un Elemento di Risultato integra le dimensioni di taglio di aste, superfici o corpi volumetrici. Per la progettazione nell'add-on è possibile controllare quale impostazione di smorzamento applicare nell'integrazione dei risultati. Nella lista sono disponibili le seguenti opzioni:

• Costante negli elementi di mesh
• Non continuo
• Continuo all'interno delle superfici o dei volumi
• Continuo all'interno dei set di superfici o set di volumi, altrimenti all'interno delle superfici o dei volumi
• Continuo all'interno di tutte le superfici o volumi

Le singole opzioni sono descritte nel capitolo Risultato Smorzamento del manuale di RFEM.

Visualizzare i Risultati

Se la casella di controllo "Visualizza risultati per situazione di progetto" è selezionata, i risultati verranno indicati separatamente nelle tabelle per ciascuna situazione di progetto.

Calcolare i Risultati

I risultati delle superfici si basano sulle informazioni nei nodi della mesh FE, che vengono elaborati per l'output grafico tenendo conto delle impostazioni di smorzamento. Come per i risultati dell'analisi statica, è possibile selezionare nel Navigatore - Risultati se visualizzare i valori nei nodi della mesh FE o nei punti di griglia delle superfici (vedi capitolo Valori di Risultato sulle Superfici del manuale di RFEM).

Calcolo dei risultati delle superfici nei nodi della mesh o nei punti della griglia

Le due opzioni nella lista riguardano i risultati nelle tabelle: consentono di decidere se visualizzare i valori dei nodi della mesh o dei punti di griglia. La griglia delle superfici rappresenta un output nei punti di risultato con intervalli regolari indipendente dalla mesh FE (vedi capitolo Superfici del manuale di RFEM).

Impostazioni per le Sezioni Trasversali

Alcune norme di progettazione contengono sezioni applicabili solo a sezioni trasversali chiuse o solo per quelle aperte. La distinzione tra sezioni aperte e chiuse per le forme di sezioni generiche si effettua osservando la parte di Bredt I_t,Bredt sul momento totale di inerzia alla torsione I_t. Per le sezioni chiuse, il momento di inerzia alla torsione deriva quasi interamente dalla parte di Bredt.

Ciclo di Vita dei Risultati

Non appena si modifica un dato di input, i risultati della progettazione in acciaio vengono eliminati. Questo garantisce che la progettazione sia basata sulle corrette condizioni al contorno. In alcuni casi, tuttavia, potrebbe essere opportuno mantenere i risultati (ad esempio, per apportare una modifica in un modello complesso che non influisce sulla progettazione). In tal caso, deselezionare la casella di controllo. Ora, in caso di modifica, non verrà eseguito alcun nuovo calcolo. Tutti i risultati interessati da questa modifica verranno visualizzati in rosso. Potrebbero non essere più validi. Solo dopo una nuova progettazione verranno aggiornati.
