Jaki jest wpływ ustawień "Podejście wyłącznie utwierdzenia przy rozciąganiu", "Zbliżenie do utwierdzenia przy zginaniu" lub "Zależne od zdefiniowanego obciążenia" na określenie minimalnego zbrojenia As,min ze względu na utwierdzenie?

Q: Jaki jest wpływ ustawień "Podejście wyłącznie utwierdzenia przy rozciąganiu", "Zbliżenie do utwierdzenia przy zginaniu" lub "Zależne od zdefiniowanego obciążenia" na określenie minimalnego zbrojenia As,min ze względu na utwierdzenie?

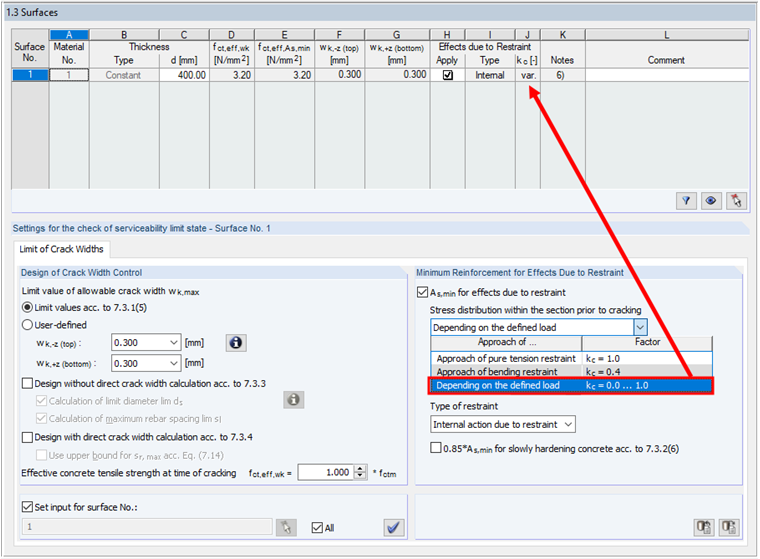

Wybór w zakładce „Granice szerokości rys” w oknie „1.3 Powierzchnie” ma bezpośredni wpływ na współczynnik kc dla analitycznych obliczeń zbrojenia minimalnego As,min dla efektów od utwierdzenia zgodnie z równaniem (7.1) DIN EN 1992‑1-1, 7.3.2.Wird "Zentrischer Zwang" ausgewählt, wird in der Gleichung (7.1) ein kc-Wert = 1,0 angesetzt. Bei Ansatz von "Biegezwang" setzt das Modul den kc-Beiwert strikt zu 0,4.Wird "In Abhängigkeit von definierter Belastung" ausgewählt, interpoliert das Programm den kc-Wert Element für Element abhängig von der Spannungsverteilung im Querschnitt anhand der definierten Belastung. Dies führt dazu, dass bei der Auswahl von "Zentrischem Zwang" bzw. "Biegezwang" ein konstanter Verlauf der Mindestbewehrung aus Zwang für die jeweilige Bewehrungsrichtung der Fläche ermittelt wird. Bei der Auswahl von "In Abhängigkeit von definierter Belastung" resultiert kein konstanter Verlauf der Mindestbewehrung aus Zwang.Das oben beschriebene Programmverhalten ist hierbei in RF-BETON Stäbe und RF-BETON Flächen (in RFEM 5) identisch und gilt grundsätzlich auch für das Zusatzmodul BETON (in RSTAB 8).

Question

Accepted Answer

Wyb&#243;r w zakładce „Granice szerokości rys” w oknie „1.3 Powierzchnie” ma bezpośredni wpływ na wsp&#243;łczynnik kc dla analitycznych obliczeń zbrojenia minimalnego As,min dla efekt&#243;w od utwierdzenia zgodnie z r&#243;wnaniem (7.1) DIN EN 1992‑1-1, 7.3.2.Wird "Zentrischer Zwang" ausgew&#228;hlt, wird in der Gleichung (7.1) ein kc-Wert = 1,0 angesetzt. Bei Ansatz von "Biegezwang" setzt das Modul den kc-Beiwert strikt zu 0,4.Wird "In Abh&#228;ngigkeit von definierter Belastung" ausgew&#228;hlt, interpoliert das Programm den kc-Wert Element f&#252;r Element abh&#228;ngig von der Spannungsverteilung im Querschnitt anhand der definierten Belastung.                    Dies f&#252;hrt dazu, dass bei der Auswahl von "Zentrischem Zwang" bzw. "Biegezwang" ein konstanter Verlauf der Mindestbewehrung aus Zwang f&#252;r die jeweilige Bewehrungsrichtung der Fl&#228;che ermittelt wird. Bei der Auswahl von "In Abh&#228;ngigkeit von definierter Belastung" resultiert kein konstanter Verlauf der Mindestbewehrung aus Zwang.Das oben beschriebene Programmverhalten ist hierbei in RF-BETON St&#228;be und RF-BETON Fl&#228;chen (in RFEM 5) identisch und gilt grunds&#228;tzlich auch f&#252;r das Zusatzmodul BETON (in RSTAB 8).

Wpływ ustawienia na zbrojenie minimalne As,min w przypadku efektów od utwierdzenia

Jaki jest wpływ ustawień "Podejście wyłącznie utwierdzenia przy rozciąganiu", "Zbliżenie do utwierdzenia przy zginaniu" lub "Zależne od zdefiniowanego obciążenia" na określenie minimalnego zbrojenia A_s,min ze względu na utwierdzenie?
