Was bewirkt die Einstellung "Ansatz von zentrischem Zwang", "Ansatz von Biegezwang" bzw. "In Abhängigkeit von definierter Belastung" bei der Ermittlung der Mindestbewehrung As,min aus Zwang?

Q: Was bewirkt die Einstellung "Ansatz von zentrischem Zwang", "Ansatz von Biegezwang" bzw. "In Abhängigkeit von definierter Belastung" bei der Ermittlung der Mindestbewehrung As,min aus Zwang?

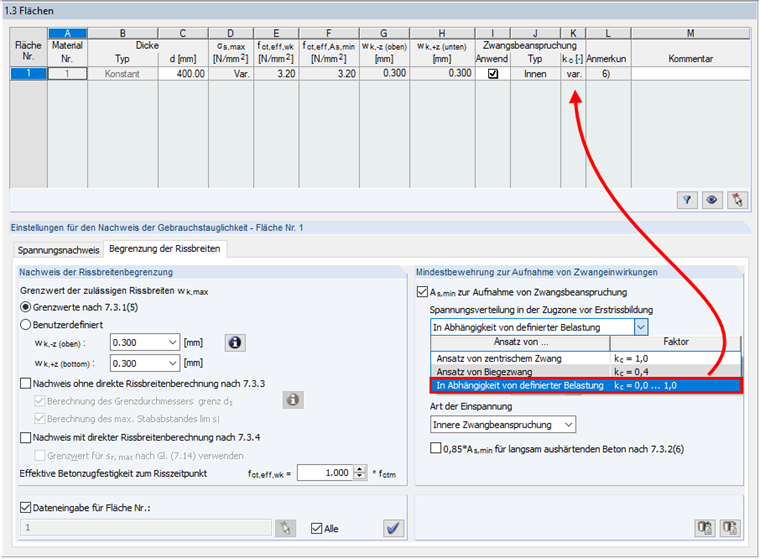

Die Auswahl in Eingabedialog "1.3 Flächen" im Register "Begrenzung der Rissbreiten" hat direkten Einfluss auf den kc-Beiwert für die analytische Berechnung der Mindestbewehrung As,min zur Aufnahme von Zwangsbeanspruchungen nach Gleichung (7.1) nach DIN EN 1992-1-1, 7.3.2.Wird "Zentrischer Zwang" ausgewählt, wird in der Gleichung (7.1) ein kc-Wert = 1,0 angesetzt. Bei Ansatz von "Biegezwang" setzt das Modul den kc-Beiwert strikt zu 0,4.Wird "In Abhängigkeit von definierter Belastung" ausgewählt, interpoliert das Programm den kc-Wert Element für Element abhängig von der Spannungsverteilung im Querschnitt anhand der definierten Belastung. Dies führt dazu, dass bei der Auswahl von "Zentrischem Zwang" bzw. "Biegezwang" ein konstanter Verlauf der Mindestbewehrung aus Zwang für die jeweilige Bewehrungsrichtung der Fläche ermittelt wird. Bei der Auswahl von "In Abhängigkeit von definierter Belastung" resultiert kein konstanter Verlauf der Mindestbewehrung aus Zwang.Das oben beschriebene Programmverhalten ist hierbei in RF-BETON Stäbe und RF-BETON Flächen (in RFEM 5) identisch und gilt grundsätzlich auch für das Zusatzmodul BETON (in RSTAB 8).

Question

Was bewirkt die Einstellung "Ansatz von zentrischem Zwang", "Ansatz von Biegezwang" bzw. "In Abh&#228;ngigkeit von definierter Belastung" bei der Ermittlung der Mindestbewehrung As,min aus Zwang?

Accepted Answer

Die Auswahl in Eingabedialog "1.3 Fl&#228;chen" im Register "Begrenzung der Rissbreiten" hat direkten Einfluss auf den kc-Beiwert f&#252;r die analytische Berechnung der Mindestbewehrung As,min zur Aufnahme von Zwangsbeanspruchungen nach Gleichung (7.1) nach DIN EN 1992-1-1, 7.3.2.Wird "Zentrischer Zwang" ausgew&#228;hlt, wird in der Gleichung (7.1) ein kc-Wert = 1,0 angesetzt. Bei Ansatz von "Biegezwang" setzt das Modul den kc-Beiwert strikt zu 0,4.Wird "In Abh&#228;ngigkeit von definierter Belastung" ausgew&#228;hlt, interpoliert das Programm den kc-Wert Element f&#252;r Element abh&#228;ngig von der Spannungsverteilung im Querschnitt anhand der definierten Belastung.        Dies f&#252;hrt dazu, dass bei der Auswahl von "Zentrischem Zwang" bzw. "Biegezwang" ein konstanter Verlauf der Mindestbewehrung aus Zwang f&#252;r die jeweilige Bewehrungsrichtung der Fl&#228;che ermittelt wird. Bei der Auswahl von "In Abh&#228;ngigkeit von definierter Belastung" resultiert kein konstanter Verlauf der Mindestbewehrung aus Zwang.Das oben beschriebene Programmverhalten ist hierbei in RF-BETON St&#228;be und RF-BETON Fl&#228;chen (in RFEM 5) identisch und gilt grunds&#228;tzlich auch f&#252;r das Zusatzmodul BETON (in RSTAB 8).

Einfluss der Einstellung auf die Mindestbewehrung As,min bei Zwangsbeanspruchungen

Was bewirkt die Einstellung "Ansatz von zentrischem Zwang", "Ansatz von Biegezwang" bzw. "In Abhängigkeit von definierter Belastung" bei der Ermittlung der Mindestbewehrung A_s,min aus Zwang?
